Electrical function diagram for ME idle speed control - PE07.61-U-2754-99FAB

Code: Designation: Position:
1 Shift stage, request 7 F
2 Air conditioning, status 6 E
2 Air conditioning, status 7 A
3 Correction programming, communication 6 E
3 Correction programming, communication 7 D
3 Correction programming, communication 10 B
3 Correction programming, communication 12 B
4 Alternator, status 5 G
B11/4 Coolant temperature sensor 2 E
B37 Accelerator pedal sensor 6 J
B70 Crankshaft Hall sensor 3 J
CAN B Interior CAN 5 B
CAN C Drive train CAN 7 F
CAN D Diagnostic CAN 10 B
CAN E Chassis CAN 7 E
Code 427 7-speed automatic transmission 9 E
G2 Generator 5 J
LIN C1 Drive train LIN 5 J
M16/6 Throttle valve actuator 5 D
N10/1 Front SAM control module with fuse and relay module 8 A
N15/5 Electronic selector lever module control module 10 E
N22/7 Automatic air conditioning control and operating unit 3 A
N3/10 ME-SFI [ME] control module 4 E
S40/5 Start enable clutch pedal switch 8 J
T1/1 Cylinder 1 ignition coil 2 G
T1/2 Cylinder 2 ignition coil 2 H
T1/3 Cylinder 3 ignition coil 2 H
T1/4 Cylinder 4 ignition coil 2 H
T1/5 Cylinder 5 ignition coil 2 H
T1/6 Cylinder 6 ignition coil 2 J
U24 Valid for manual transmission 8 H
X11/4 Diagnostic connector 13 B
Y62/1 Cylinder 1 injection valve 1 E
Y62/2 Cylinder 2 injection valve 1 E
Y62/3 Cylinder 3 injection valve 1 F
Y62/4 Cylinder 4 injection valve 1 F
Y62/5 Cylinder 5 injection valve 1 F
Y62/6 Cylinder 6 injection valve 1 G

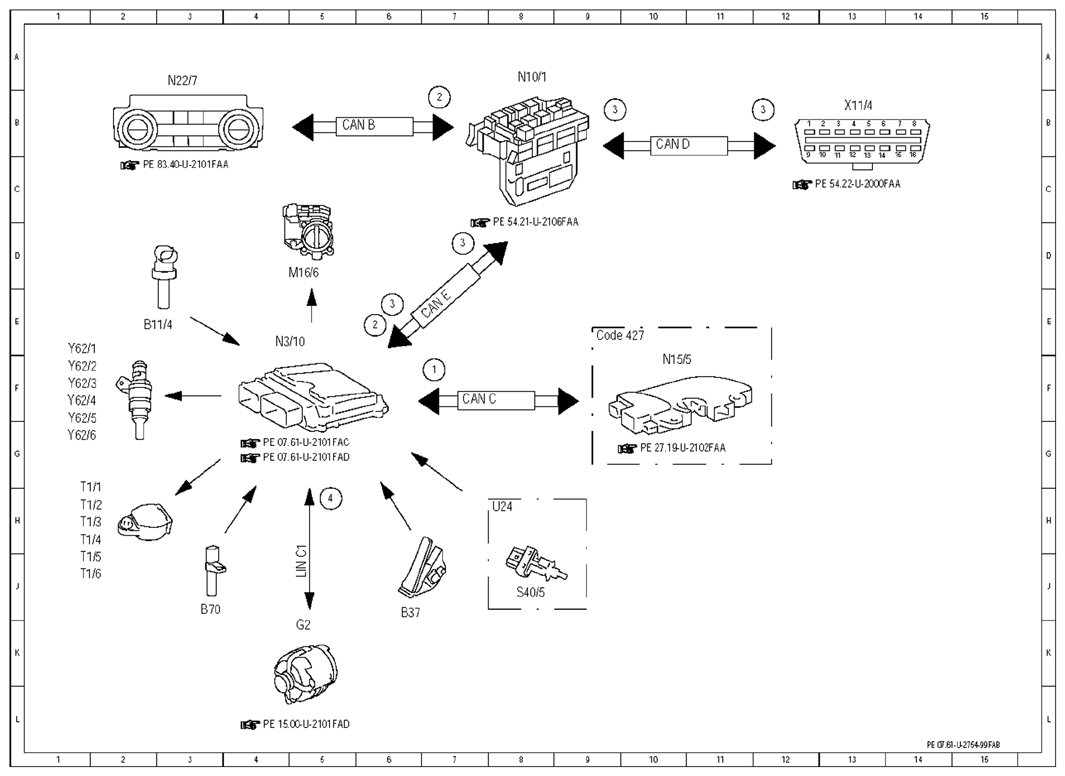

Fig 1: ME Idle Speed Control Communication Diagram
G10105669Courtesy of MERCEDES-BENZ USA
