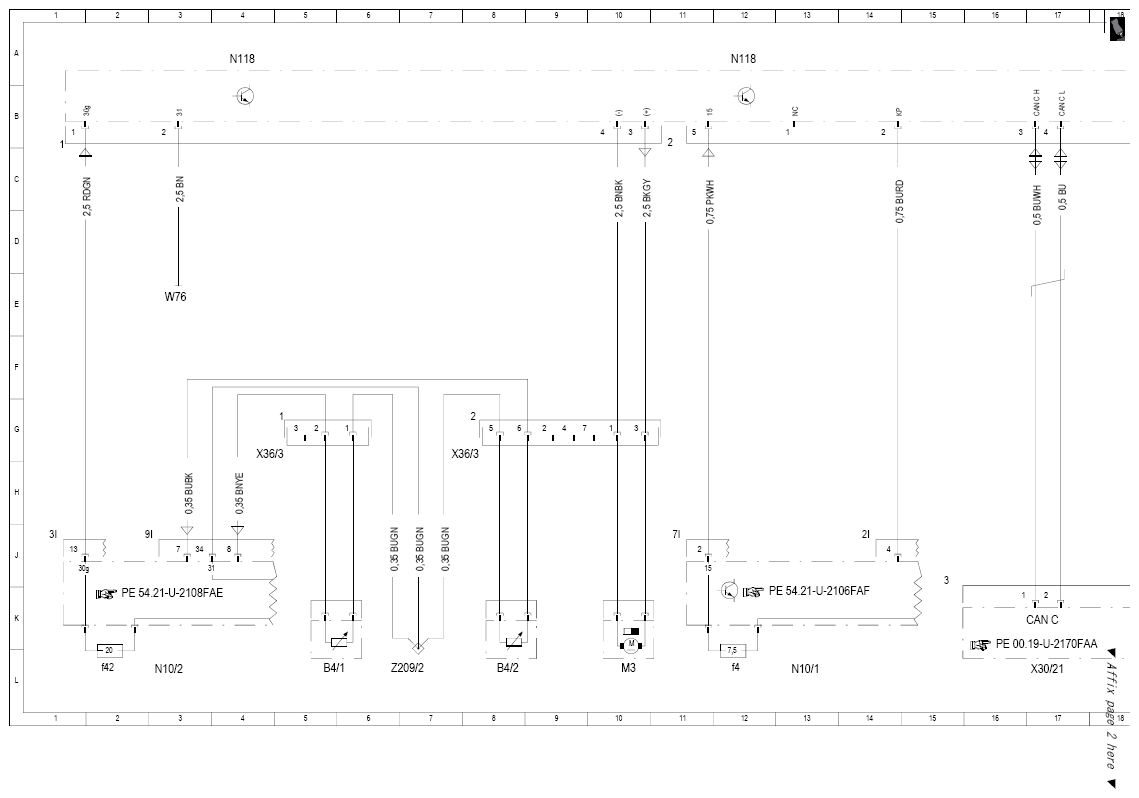

| B4/1 |
Left fuel level indicator sensor |
5 L |
| B4/2 |
Right fuel level indicator sensor |
8 L |
| B4/7 |
Fuel pressure sensor |
19 L |
| CAN C |
Drive train CAN |
17 K |
| M3 |
Fuel pump (FP) |
10 L |
| N10/1 |
Front SAM control module with fuse and relay module |
13 L |
| N10/1f4 |
Fuse 4 |
12 L |
| N10/2 |
Rear SAM control module with fuse and relay module |
3 L |
| N10/2f42 |
Fuse 42 |
2 L |
| N118 |
Fuel pump control module |
4 A |
| N118 |
Fuel pump control module |
12 A |
| N118 |
Fuel pump control module |
19 A |
| W76 |
Fuel pump ground point |
3 E |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
17 L |
| X36/3 |
Fuel pump harness electrical connector |
4 G |
| X36/3 |
Fuel pump harness electrical connector |
7 G |
| Z209/2 |
Fuel pump control unit connector sleeve |
7 L |
