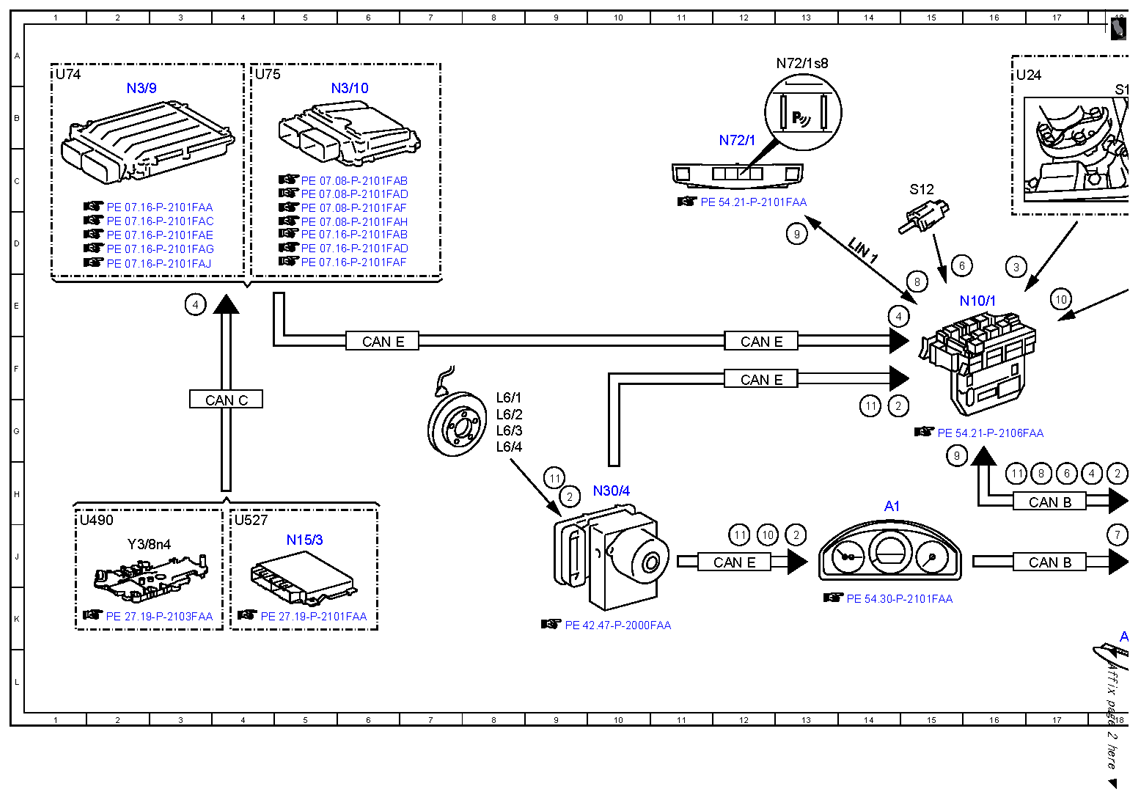

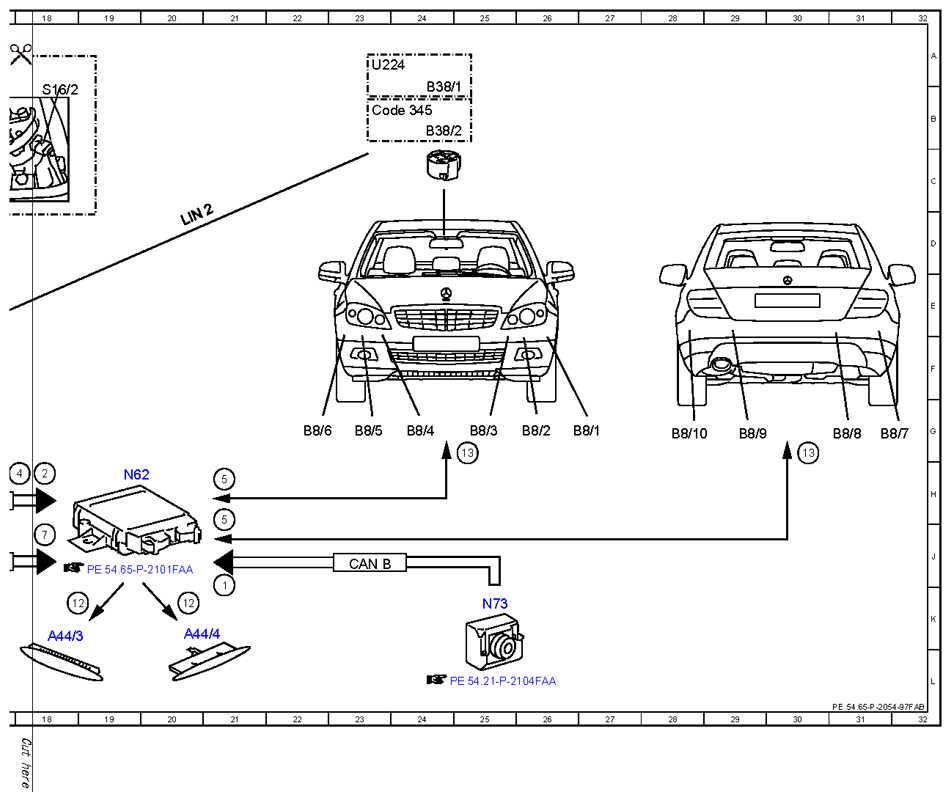

| 1 |
Circuit 15, status ON |
21K |
| 10 |
Wheel rotation direction, signal |
17E |
| 11 |
Wheel rotation direction, signal |
14G |
| 11 |
Wheel rotation direction, signal |
9H |
| 11 |
Wheel rotation direction, signal |
12J |
| 11 |
Wheel rotation direction, signal |
16H |
| 12 |
Parking system warning indicator, actuation |
18K |
| 12 |
Parking system warning indicator, actuation |
20K |
| 13 |
Parking system distance sensors, actuation |
25G |
| 13 |
Parking system distance sensors, actuation |
30G |
| 2 |
Wheel speed, signal |
18H |
| 2 |
Wheel speed, signal |
14G |
| 2 |
Wheel speed, signal |
9H |
| 2 |
Wheel speed, signal |
13J |
| 3 |
Backup lamp switch, status |
16D |
| 4 |
Gear range, status |
3E |
| 4 |
Gear range, status |
14E |
| 4 |
Gear range, status |
18H |
| 5 |
Parking system distance sensors, signal |
21H |
| 5 |
Parking system distance sensors, signal |
21H |
| 6 |
Parking brake indicator switch, status |
15D |
| 6 |
Parking brake indicator switch, status |
17H |
| 7 |
Vehicle speed, signal |
18J |
| 8 |
Parking system button, status |
15E |
| 8 |
Parking system button, status |
17H |
| 9 |
Parking system status indicator, actuation |
13D |
| 9 |
Parking system status indicator, actuation |
15G |
| A1 |
Instrument cluster |
14H |
| A44/3 |
Rear parking system warning indicator |
18K |
| A44/4 |
Instrument panel parking system warning indicator |
20K |
| B38/1 |
Light sensor |
24B |
| B38/2 |
Rain/light sensor |
24B |
| B8/1 |
Outer left front parking system distance sensor |
26G |
| B8/10 |
Outer left rear parking system distance sensor |
28G |
| B8/2 |
Center left front parking system distance sensor |
26G |
| B8/3 |
Inner left front parking system distance sensor |
25G |
| B8/4 |
Inner right front parking system distance sensor |
24G |
| B8/5 |
Center right front parking system distance sensor |
23G |
| B8/6 |
Outer right front parking system distance sensor |
22G |
| B8/7 |
Outer right rear parking system distance sensor |
31G |
| B8/8 |
Inner right rear parking system distance sensor |
31G |
| B8/9 |
Inner left rear parking system distance sensor |
29G |
| CAN B |
Interior CAN |
17H |
| CAN B |
Interior CAN |
23J |
| CAN B |
Interior CAN |
17J |
| CAN C |
Drive train CAN |
4G |
| CAN E |
Chassis CAN |
6F |
| CAN E |
Chassis CAN |
12F |
| CAN E |
Chassis CAN |
12J |
| CAN E |
Chassis CAN |
12F |
| Code 345 |
Rain sensor |
23B |
| L6/1 |
Left front axle rpm sensor |
8G |
| L6/2 |
Right front axle rpm sensor |
8G |
| L6/3 |
Left rear axle rpm sensor |
8G |
| L6/4 |
Right rear axle rpm sensor |
8G |
| LIN 1 |
Instrument panel LIN |
14D |
| LIN 2 |
Wiper/inside rearview mirror LIN |
20D |
| N10/1 |
Front SAM control unit with fuse and relay module |
16E |
| N15/3 |
Electronic transmission control control unit |
5J |
| N3/10 |
ME-SFI [ME] control unit |
5B |
| N3/9 |
CDI control unit |
2B |
| N30/4 |
Electronic Stability Program control unit |
10H |
| N62 |
Parking system control unit |
19H |
| N72/1 |
Upper control panel control unit |
12B |
| N72/1s8 |
Parking system button |
13A |
| N73 |
Electronic ignition switch control unit |
25K |
| S12 |
Parking brake indicator switch |
15C |
| S16/2 |
Backup lamp switch |
18B |
| U224 |
Valid without rain sensor |
23A |
| U24 |
Valid for manual transmission |
16A |
| U490 |
Valid for 7-speed automatic transmission |
1J |
| U527 |
Valid for electronic transmission control |
4J |
| U74 |
Valid for diesel engines |
1A |
| U75 |
Valid for gasoline engines |
4A |
| Y3/8n4 |
Fully integrated transmission control control unit |
2J |
