| 1 |
Circuit 15, status |
18H |
| 10 |
Transmission mode, signal |
14G |
| 10 |
Transmission mode, signal |
10H |
| 10 |
Transmission mode, signal |
19G |
| 11 |
ECO start/stop function button, status |
10E |
| 11 |
ECO start/stop function button, status |
11B |
| 12 |
ECO start/stop function, status |
14G |
| 13 |
Off-road program button, status |
16F |
| 13 |
Off-road program button, status |
11B |
| 14 |
Downhill Speed Regulation button, status |
15F |
| 14 |
Downhill Speed Regulation button, status |
10B |
| 2 |
Wheel speed, signal |
17E |
| 2 |
Wheel speed, signal |
19B |
| 3 |
Crankshaft position sensor, signal |
6D |
| 4 |
Crankshaft Hall sensor, signal |
6E |
| 5 |
Engine speed, signal |
16G |
| 6 |
Coolant temperature sensor, signal |
6H |
| 7 |
Coolant temperature, signal |
15G |
| 8 |
Fuel level, signal |
19F |
| 8 |
Fuel level, signal |
23H |
| 9 |
Gear stage, signal |
6F |
| 9 |
Gear stage, signal |
15G |

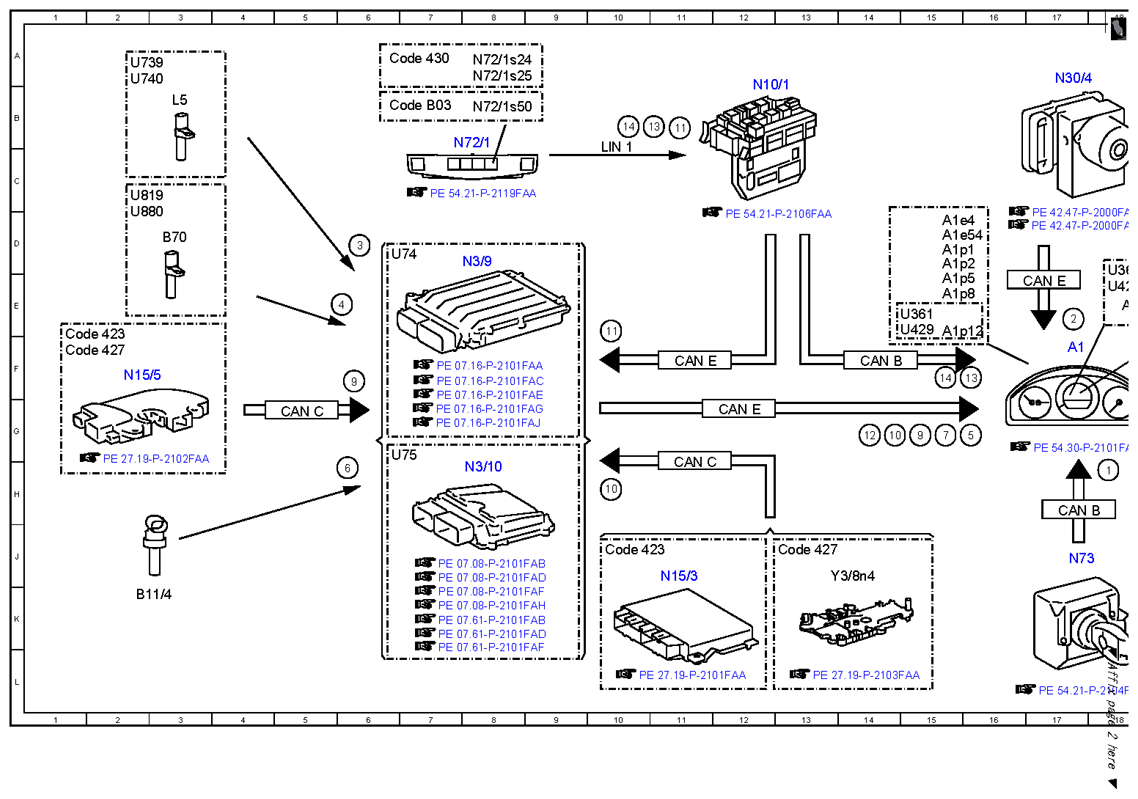

| A1 |
Instrument cluster |
17F |
| A1e4 |
Fuel reserve indicator lamp |
15D |
| A1e54 |
Coolant temperature warning lamp |
15D |
| A1p1 |
Coolant temperature gauge |
15D |
| A1p12 |
Gear indicator |
15E |
| A1p13 |
Multifunction display |
19E |
| A1p2 |
Fuel level indicator |
15D |
| A1p5 |
Tachometer |
15E |
| A1p7 |
Travel distance display |
18E |
| A1p8 |
Speedometer |
15E |
| B11/4 |
Coolant temperature sensor |
2K |
| B4/1 |
Left fuel level indicator sensor |
23J |
| B4/2 |
Right fuel level indicator sensor |
23K |
| B70 |
Crankshaft Hall sensor |
3D |
| CAN B |
Interior CAN |
17H |
| CAN B |
Interior CAN |
20F |
| CAN B |
Interior CAN |
14F |
| CAN C |
Drive train CAN |
5G |
| CAN C |
Drive train CAN |
11H |
| CAN E |
Chassis CAN |
17E |
| CAN E |
Chassis CAN |
12G |
| CAN E |
Chassis CAN |
11F |
| CAN E |
Chassis CAN |
20G |
| Code 423 |
5-speed automatic transmission |
1F |
| Code 423 |
5-speed automatic transmission |
10J |
| Code 427 |
7-speed automatic transmission |
1F |
| Code 427 |
7-speed automatic transmission |
13J |
| Code 430 |
Off-road engineering package |
6A |
| Code 442 |
Comfort multifunction steering wheel |
19E |
| Code B03 |
ECO start/stop function |
6B |
| L5 |
Crankshaft position sensor |
3B |

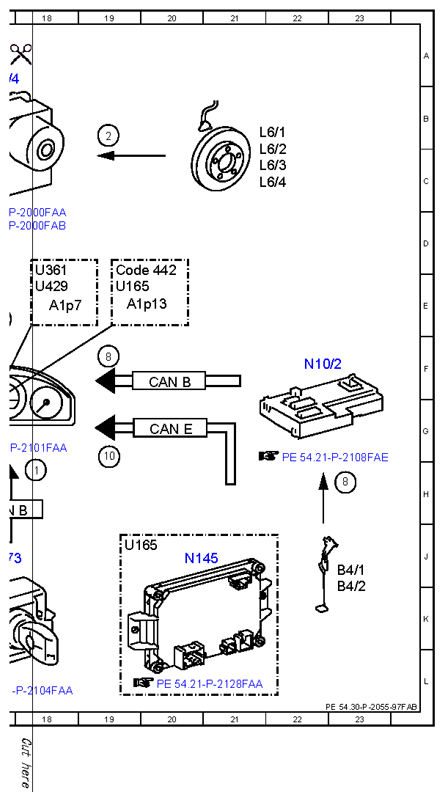

| L6/1 |
Left front axle rpm sensor |
21B |
| L6/2 |
Right front axle rpm sensor |
21C |
| L6/3 |
Left rear axle rpm sensor |
21C |
| L6/4 |
Right rear axle rpm sensor |
21C |
| LIN 1 |
Instrument panel LIN |
10C |
| N10/1 |
Front SAM control unit with fuse and relay module |
12B |
| N10/2 |
Rear SAM control unit with fuse and relay module |
22F |
| N145 |
Transmission mode control unit |
20J |
| N15/3 |
Electronic transmission control control unit |
11J |
| N15/5 |
Electronic selector lever module control unit |
2F |
| N3/10 |
ME-SFI [ME] control unit |
8H |
| N3/9 |
CDI control unit |
8D |
| N30/4 |
Electronic Stability Program control unit |
17A |
| N72/1 |
Upper control panel control unit |
7B |
| N72/1s24 |
Downhill Speed Regulation button |
8A |
| N72/1s25 |
Offroad program button |
8A |
| N72/1s50 |
ECO start/stop function button |
8B |
| N73 |
Electronic ignition switch control unit |
17J |
| U165 |
Valid for AMG |
19J |
| U165 |
Valid for AMG |
19E |
| U361 |
Not valid for comfort multifunction steering wheel |
18E |
| U361 |
Not valid for comfort multifunction steering wheel |
15E |
| U429 |
Valid for all except AMG |
18E |
| U429 |
Valid for all except AMG |
15E |
| U739 |
Valid for gasoline engine 271 continuous fuel injection system (electronic) |
2A |
| U74 |
Valid for diesel engines |
6D |
| U740 |
Valid for diesel engine 646 |
2A |
| U75 |
Valid for gasoline engines |
6G |
| U819 |
Valid for gasoline engine 272 |
2C |
| U880 |
Valid for diesel engine 642 |
2D |
| Y3/8n4 |
Fully integrated transmission control control unit |
14J |
