Wiring diagram of front backup fuse box (F32) - PE54.15-P-2502-97FAB

Code: Designation: Position:
A0 Color code key 64L
A91/1 Electrohydraulic power steering 49L
Code 494 USA version 48F
Code 580 Automatic air conditioning 23E
Code 581 Comfort automatic air conditioning 23E
Code 71o Heated fuel filter retrofit 41G
F32 Front electrical prefuse box 4A
F32 Front electrical prefuse box 12A
F32 Front electrical prefuse box 20A
F32 Front electrical prefuse box 28A
F32 Front electrical prefuse box 36A
F32 Front electrical prefuse box 44A
F32 Front electrical prefuse box 53A
F32f150 Prefuse 150 37C
F32f151 Prefuse 151 30C
F32f152 Prefuse 152 52C
F32f153 Prefuse 153 32C
F32f154 Prefuse 154 53C
F32f155 Prefuse 155 31C
F32f156 Prefuse 156 28C
F32f157 Prefuse 157 49C
F32f158 Prefuse 158 24C
F32f159 Prefuse 159 16C
F32f160 Prefuse 160 19C
F32f161 Prefuse 161 55C
F32f162 Prefuse 162 56C
F32f163 Prefuse 163 10C
F32f164 Prefuse 164 57C
F32k2 Quiescent current cutout relay 13A
F34 Interior fuse box 21L
M4/7 Combustion engine and air conditioning with integrated control fan motor 31L
N10/1 Front SAM control unit with fuse and relay module 54L
N10/2 Rear SAM control unit with fuse and relay module 12L
N10/2 Rear SAM control unit with fuse and relay module 58L
N2/10 Supplemental restraint system control unit 45L
N26/9 Special-purpose vehicle multifunction control unit 16L
N68 Electrical power steering control unit 49L
R22/3 PTC heater booster 28L
U1018 Valid for gasoline engine 276 4J
U1018 Valid for gasoline engine 276 35H
U118 Valid for front battery 7G
U118 Valid for front battery 54F
U119 Valid for rear battery 2G
U119 Valid for rear battery 8E
U12 Valid for left-hand drive vehicles 8E
U13 Valid for right-hand drive vehicles 8F
U152 Valid for gasoline engine 156 7J
U152 Valid for gasoline engine 156 38G
U157 Valid for combustion engine 272 DE 7J
U157 Valid for combustion engine 272 DE 38G
U169 Valid for gasoline engine 271 DE 7J
U169 Valid for gasoline engine 271 DE 38H
U250 Valid for electric power steering 48G
U32 Valid for Canada 48F
U362 Valid for gasoline engine 274 4J
U362 Valid for gasoline engine 274 35H
U411 Valid for diesel engine 651 with EHPS 48F
U412 Valid for electrohydraulic power steering 48E
U520 Valid for taxi 14E
U57 Valid for model 204.2 18E
U58 Valid for model 204.0 18F
U59 Valid for model 204.9 48E
U60 Valid for model 204.3 18F
U646 Valid for diesel engine 646 41G
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 4J
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 35G
U74 Valid for diesel engines 26F
U740 Valid for diesel engine 646 1J
U740 Valid for diesel engine 646 32G
U819 Valid for gasoline engine 272 4J
U819 Valid for gasoline engine 272 48F
U819 Valid for gasoline engine 272 35G
U880 Valid for diesel engine 642 1J
U880 Valid for diesel engine 642 32G
U948 Valid for diesel engine 651 1J
U948 Valid for diesel engine 651 32H
U948 Valid for diesel engine 651 41H
W16/3 Left major assembly compartment ground point 9H
W16/4 Right wheelhouse ground point 9H
X18/40 Instrument panel harness and vehicle floor electrical connector 24H
X85/8 PTC heater booster electrical connector 27H
Z7 Tml. 30 connector sleeve 16G

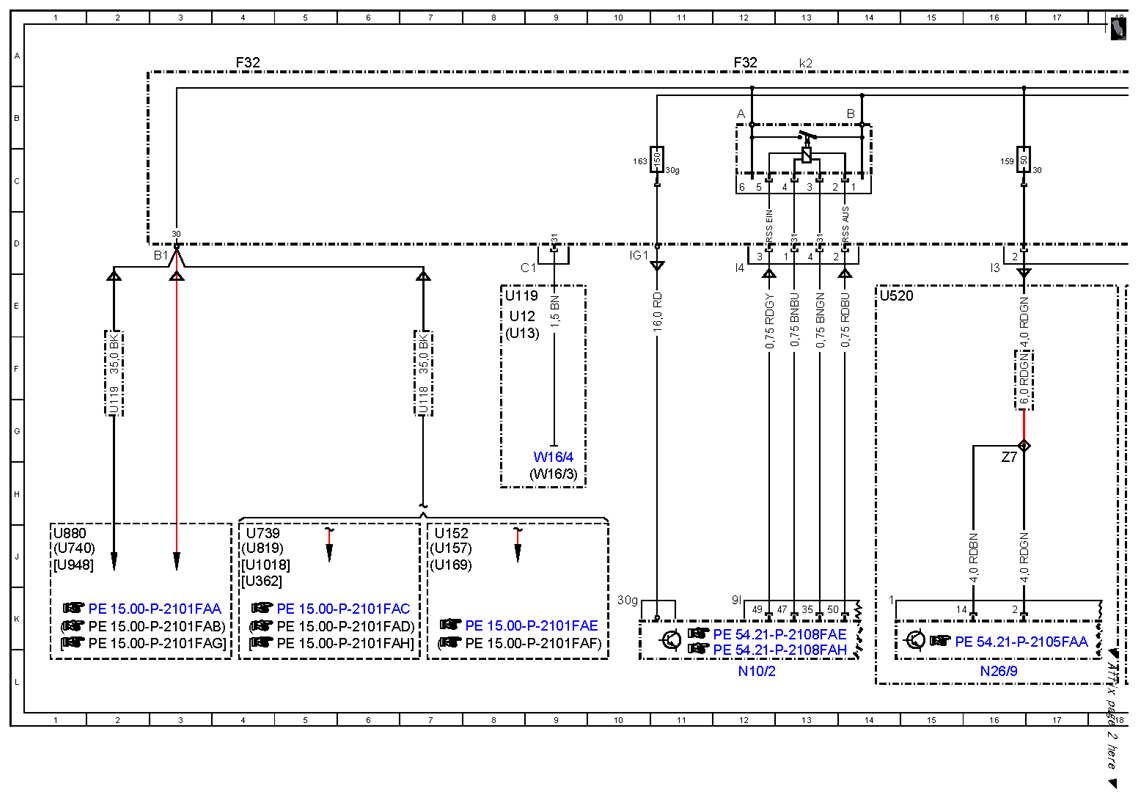

Fig 1: Front Backup Fuse Box (F32) - Wiring Diagram (1 Of 4)
G10080404Courtesy of MERCEDES-BENZ USA

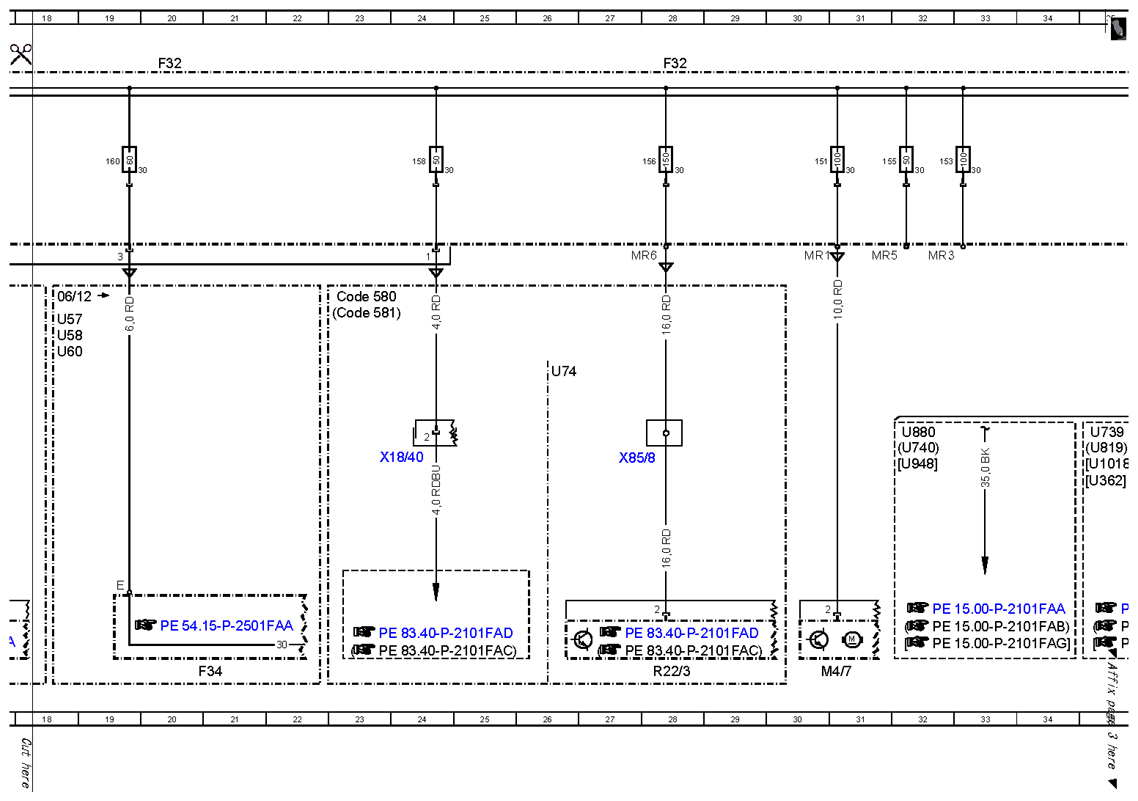

Fig 2: Front Backup Fuse Box (F32) - Wiring Diagram (2 Of 4)
G10080405Courtesy of MERCEDES-BENZ USA

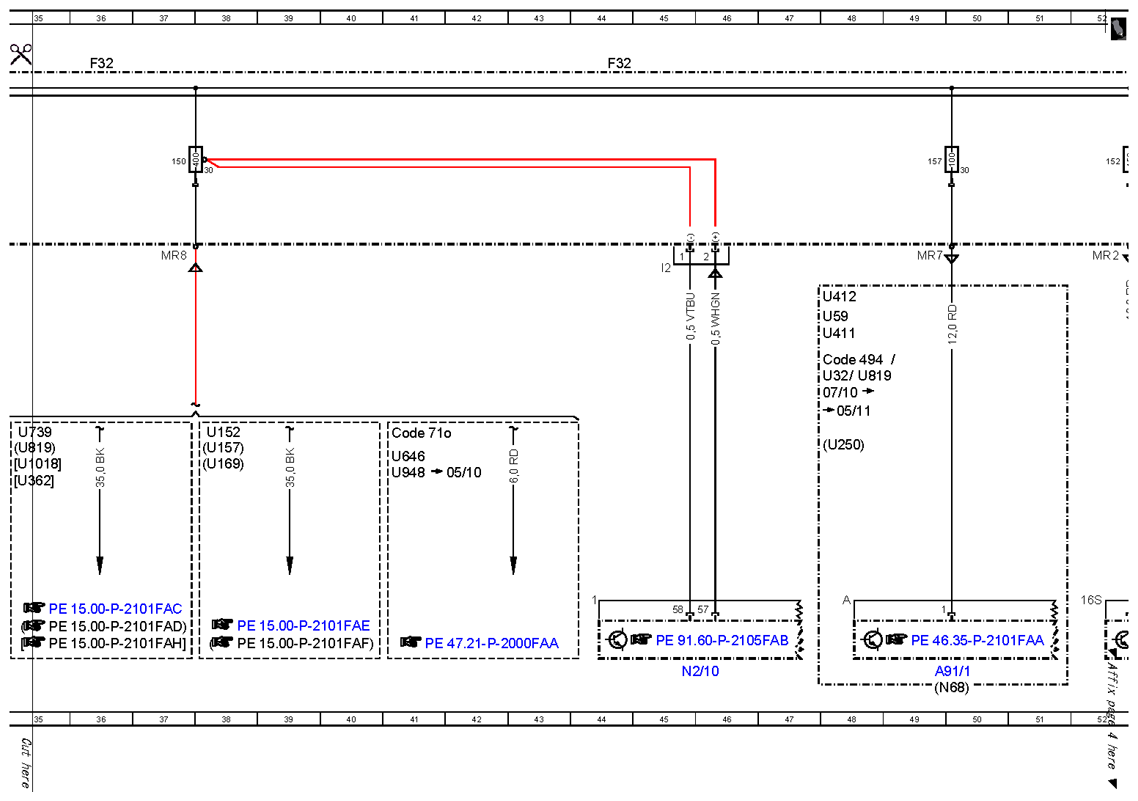

Fig 3: Front Backup Fuse Box (F32) - Wiring Diagram (3 Of 4)
G10080406Courtesy of MERCEDES-BENZ USA

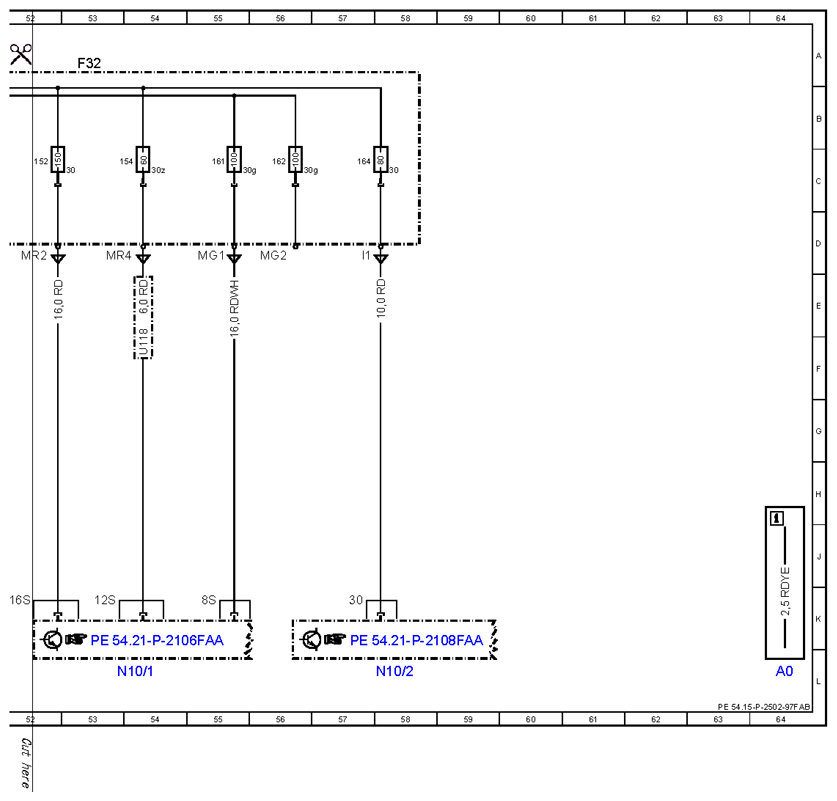

Fig 4: Front Backup Fuse Box (F32) - Wiring Diagram (4 Of 4)
G10080407Courtesy of MERCEDES-BENZ USA
