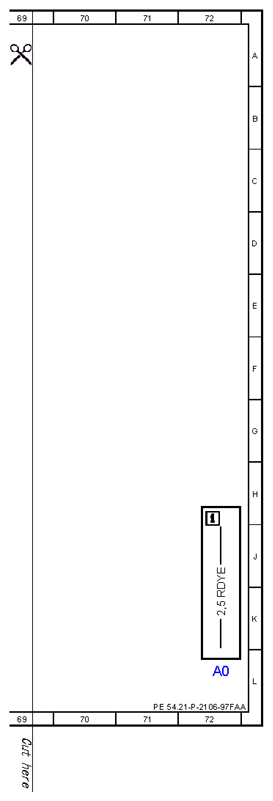

| A0 |
Color code key |
72L |
| CAN C |
Drive train CAN |
26K |
| Code B03 |
ECO start/stop function |
1K |

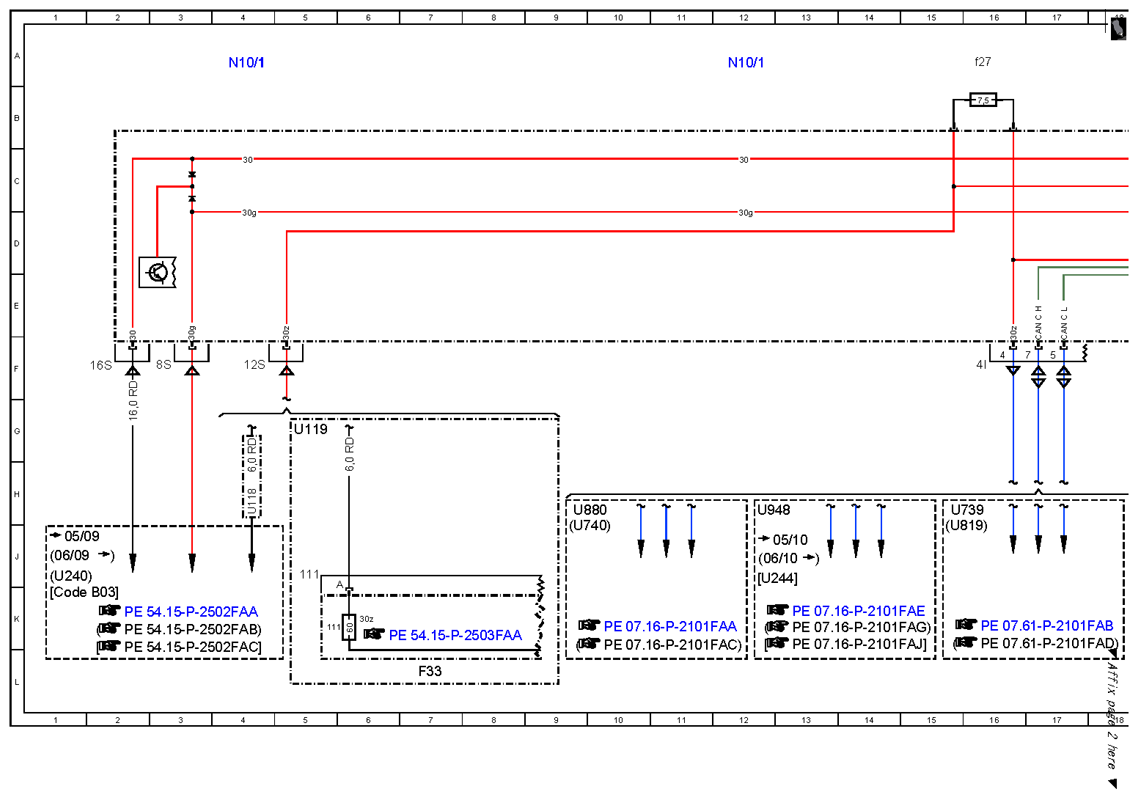

| F33 |
Rear prefuse box |
7L |
| F33f111 |
Prefuse 111 |
5K |
| H2 |
Left fanfare horn |
49L |
| H2/1 |
Right fanfare horn |
50L |
| LIN 2 |
Wiper/inside rearview mirror LIN |
36F |
| LIN 2 |
Wiper/inside rearview mirror LIN |
41F |
| M5/1 |
Windshield washer system pump |
52L |
| M5/2 |
Headlamp cleaning system pump |
54L |

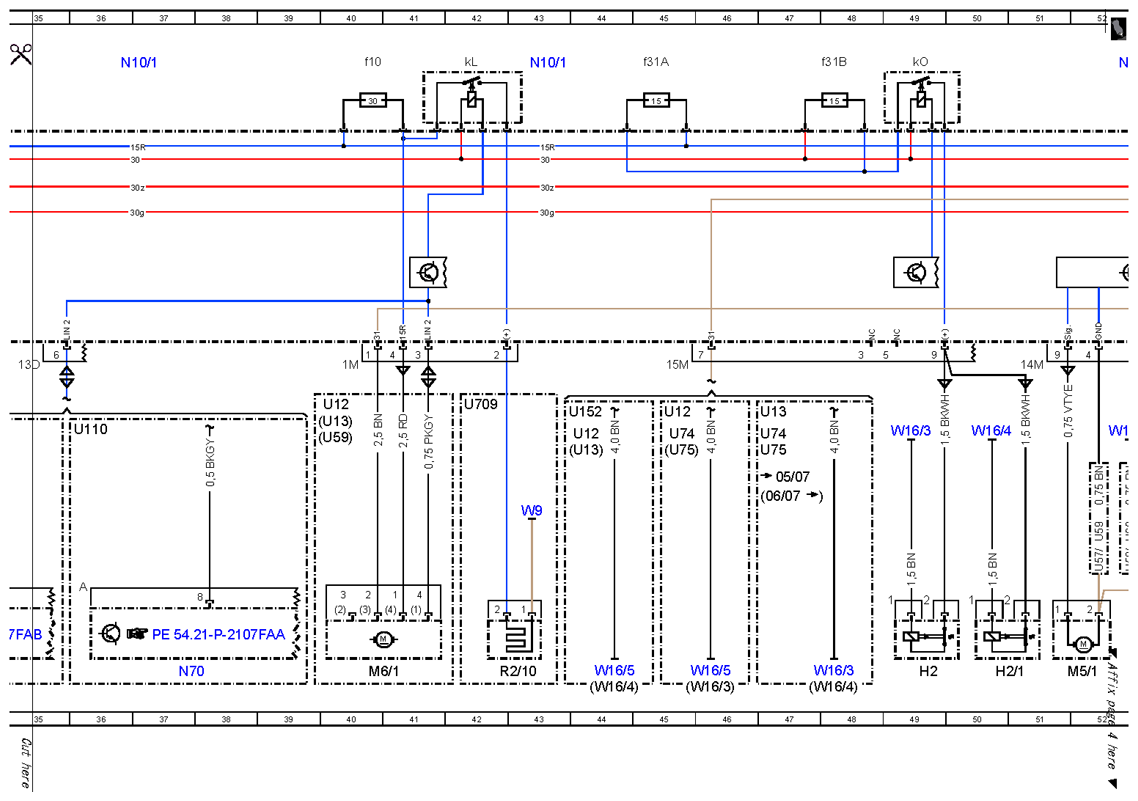

| M6/1 |
Wiper motor |
40L |

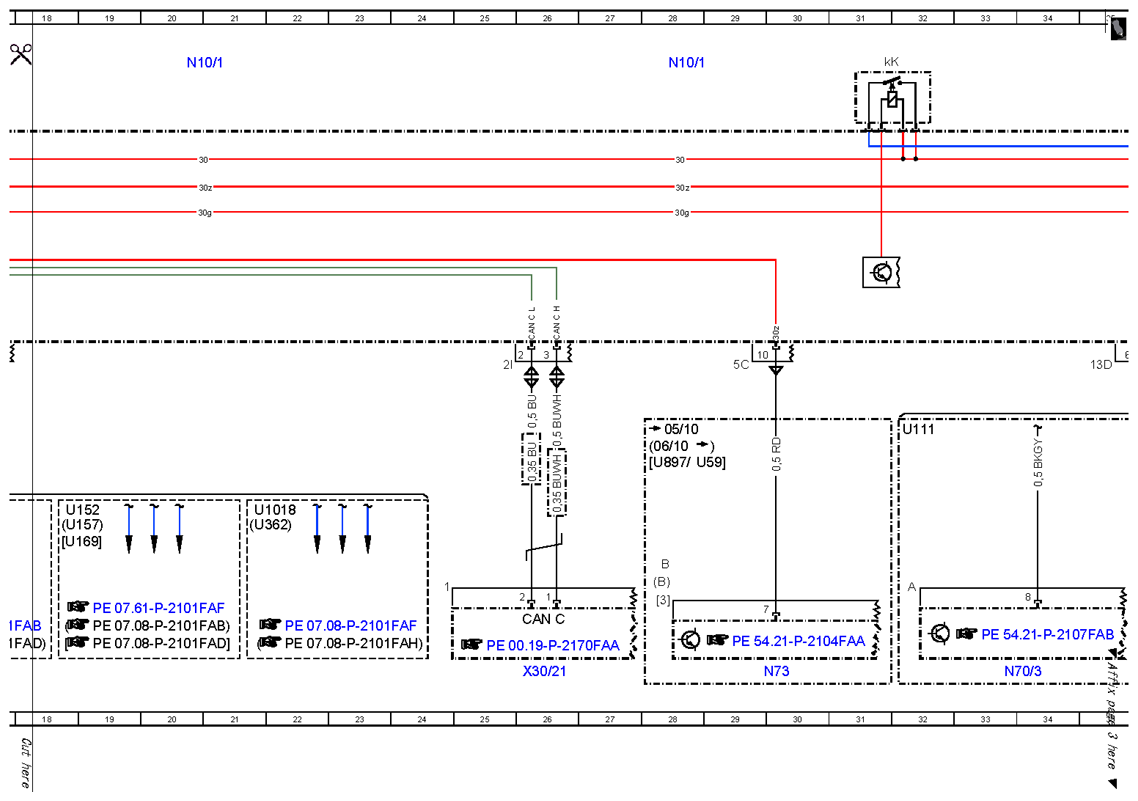

| N10/1 |
Front SAM control unit with fuse and relay module |
36A |
| N10/1 |
Front SAM control unit with fuse and relay module |
4A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
43A |
| N10/1 |
Front SAM control unit with fuse and relay module |
52A |
| N10/1 |
Front SAM control unit with fuse and relay module |
59A |
| N10/1f10 |
Fuse 10 |
40A |
| N10/1f27 |
Fuse 27 |
16A |
| N10/1f31A |
Fuse 31A |
45A |
| N10/1f31B |
Fuse 31B |
48A |
| N10/1kK |
Circuit 15R relay |
31A |
| N10/1kL |
Backup relay |
42A |
| N10/1kO |
Fanfare horn relay |
49A |
| N70 |
Overhead control panel control unit |
37L |
| N70/3 |
Overhead control panel electronics |
33L |
| N73 |
Electronic ignition switch control unit |
30L |

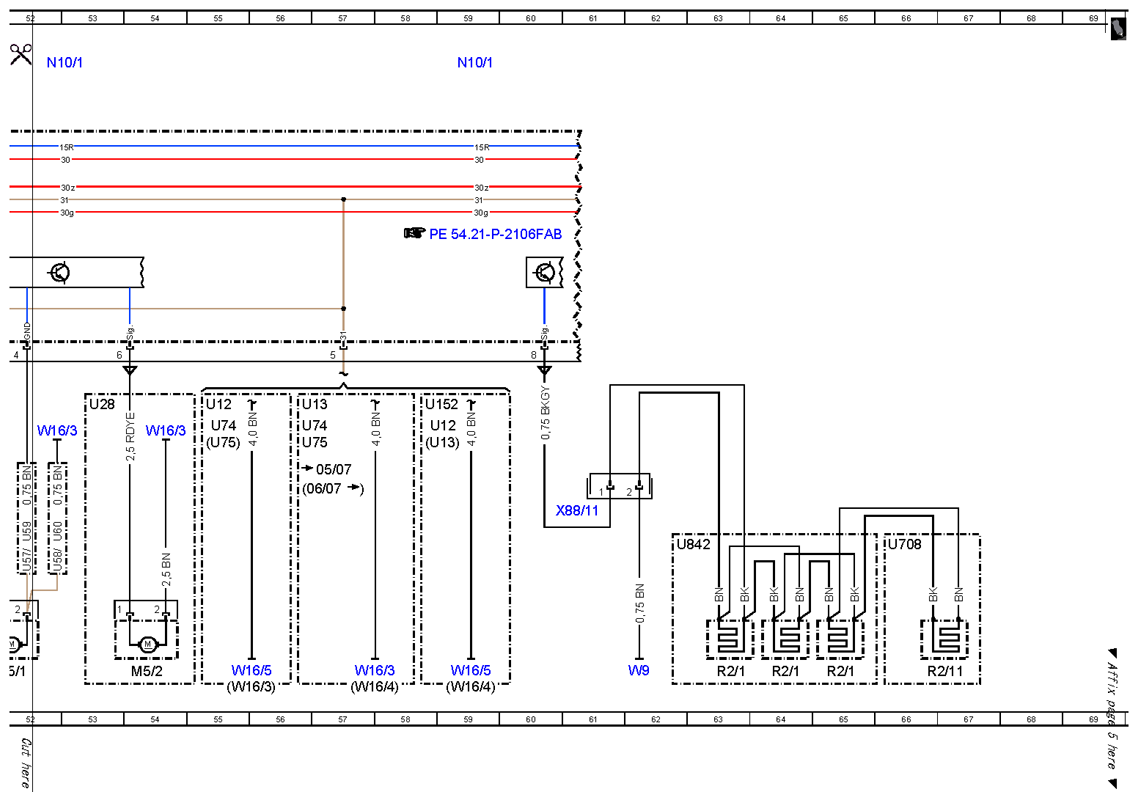

| R2/1 |
Spray nozzle heater |
65L |
| R2/1 |
Spray nozzle heater |
63L |
| R2/1 |
Spray nozzle heater |
64L |
| R2/10 |
Wiper park heater |
43L |
| R2/11 |
Spray nozzle hose heater |
66L |
| U1018 |
Valid for gasoline engine 276 |
21H |
| U110 |
Valid for overhead control panel with CAN |
36G |
| U111 |
Valid for overhead control panel without CAN |
32G |
| U118 |
Valid for front battery |
4H |
| U119 |
Valid for rear battery |
5G |
| U12 |
Valid for left-hand drive vehicles |
40G |
| U12 |
Valid for left-hand drive vehicles |
44G |
| U12 |
Valid for left-hand drive vehicles |
45G |
| U12 |
Valid for left-hand drive vehicles |
58G |
| U12 |
Valid for left-hand drive vehicles |
55G |
| U13 |
Valid for right-hand drive vehicles |
39G |
| U13 |
Valid for right-hand drive vehicles |
43G |
| U13 |
Valid for right-hand drive vehicles |
47G |
| U13 |
Valid for right-hand drive vehicles |
58G |
| U13 |
Valid for right-hand drive vehicles |
56G |
| U152 |
Valid for gasoline engine 156 |
18H |
| U152 |
Valid for gasoline engine 156 |
43G |
| U152 |
Valid for gasoline engine 156 |
58G |
| U157 |
Valid for combustion engine 272 DE |
18J |
| U169 |
Valid for gasoline engine 271 DE |
18J |
| U240 |
Valid for all except ECO start/stop function |
1J |
| U244 |
Valid for BlueTEC |
12J |
| U28 |
Valid for headlamp cleaning system |
53G |
| U362 |
Valid for gasoline engine 274 |
21J |
| U57 |
Valid for model 204.2 |
52J |
| U58 |
Valid for model 204.0 |
53J |
| U59 |
Valid for model 204.9 |
28H |
| U59 |
Valid for model 204.9 |
39G |
| U59 |
Valid for model 204.9 |
52J |
| U60 |
Valid for model 204.3 |
53J |
| U708 |
Valid for spray nozzle hose heater |
66J |
| U709 |
Valid for wiper park position heater |
42G |
| U739 |
Valid for gasoline engine 271 continuous fuel injection system (electronic) |
15H |
| U74 |
Valid for diesel engines |
45G |
| U74 |
Valid for diesel engines |
47G |
| U74 |
Valid for diesel engines |
56G |
| U74 |
Valid for diesel engines |
55G |
| U740 |
Valid for diesel engine 646 |
9J |
| U75 |
Valid for gasoline engines |
45G |
| U75 |
Valid for gasoline engines |
47G |
| U75 |
Valid for gasoline engines |
56G |
| U75 |
Valid for gasoline engines |
55G |
| U819 |
Valid for gasoline engine 272 |
15J |
| U842 |
Valid for spray nozzle heater |
62J |
| U880 |
Valid for diesel engine 642 |
9H |
| U897 |
Valid for intelligent servo module for DIRECT SELECT |
28H |
| U948 |
Valid for diesel engine 651 |
12H |
| W16/3 |
Left major assembly compartment ground point |
48L |
| W16/3 |
Left major assembly compartment ground point |
46L |
| W16/3 |
Left major assembly compartment ground point |
57L |
| W16/3 |
Left major assembly compartment ground point |
55L |
| W16/3 |
Left major assembly compartment ground point |
52G |
| W16/3 |
Left major assembly compartment ground point |
49G |
| W16/3 |
Left major assembly compartment ground point |
54G |
| W16/4 |
Right wheelhouse ground point |
48L |
| W16/4 |
Right wheelhouse ground point |
44L |
| W16/4 |
Right wheelhouse ground point |
57L |
| W16/4 |
Right wheelhouse ground point |
59L |
| W16/4 |
Right wheelhouse ground point |
50G |
| W16/5 |
Left major assembly compartment electronics ground point |
44L |
| W16/5 |
Left major assembly compartment electronics ground point |
46L |
| W16/5 |
Left major assembly compartment electronics ground point |
55L |
| W16/5 |
Left major assembly compartment electronics ground point |
59L |
| W9 |
Left front ground point (at lamp unit) |
43H |
| W9 |
Left front ground point (at lamp unit) |
62L |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
26L |
| X88/11 |
Spray nozzle heater electrical connector |
61H |
