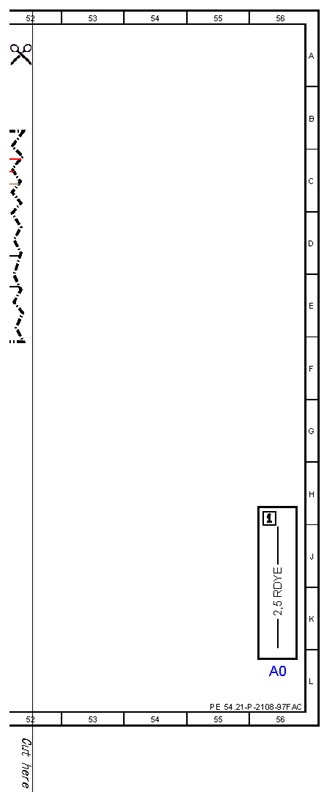

| A0 |
Color code key |
56L |

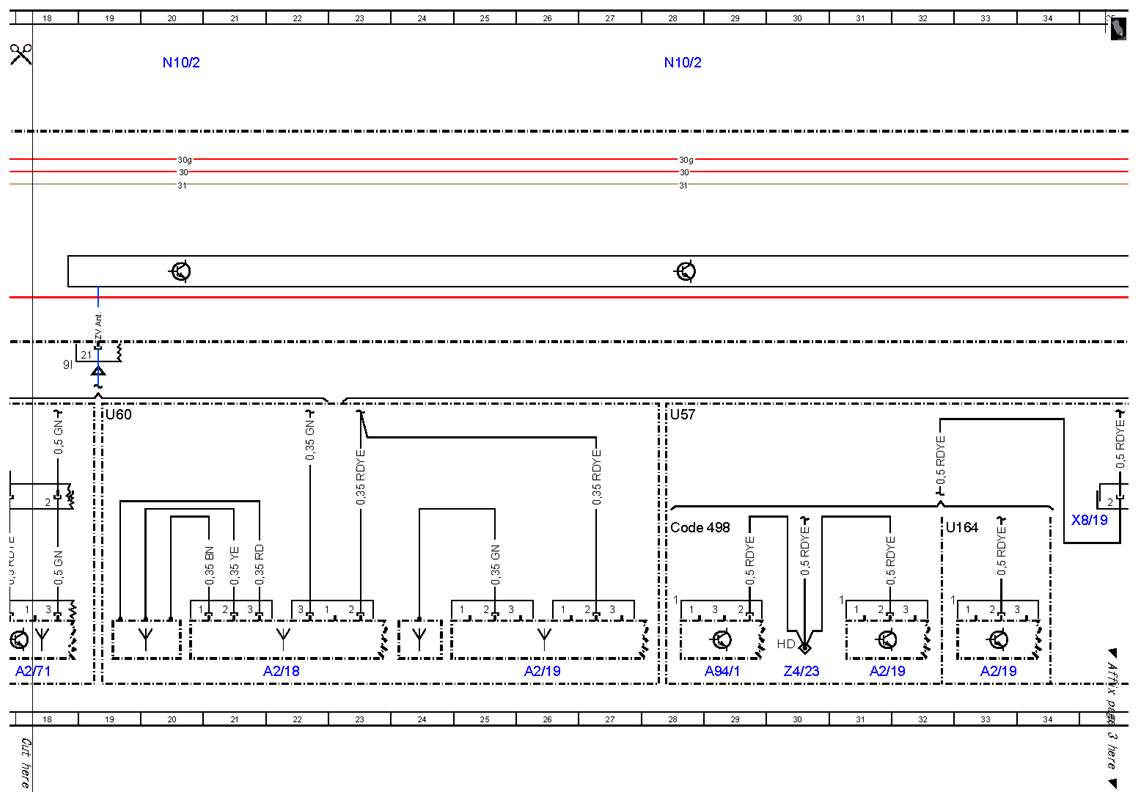

| A2/18 |
FM, AM and CL [ZV] antenna amplifier |
22L |
| A2/19 |
Rear window antenna FM antenna amplifier |
33L |
| A2/19 |
Rear window antenna FM antenna amplifier |
31L |
| A2/19 |
Rear window antenna FM antenna amplifier |
43L |
| A2/19 |
Rear window antenna FM antenna amplifier |
26L |
| A2/71 |
Rear window antenna amplifier 1 |
46L |
| A2/71 |
Rear window antenna amplifier 1 |
18L |
| A2/71 |
Rear window antenna amplifier 1 |
49L |
| A94/1 |
TV 1 antenna amplifier |
29L |
| A94/1 |
TV 1 antenna amplifier |
41L |
| A94/2 |
TV 2 antenna amplifier |
39L |

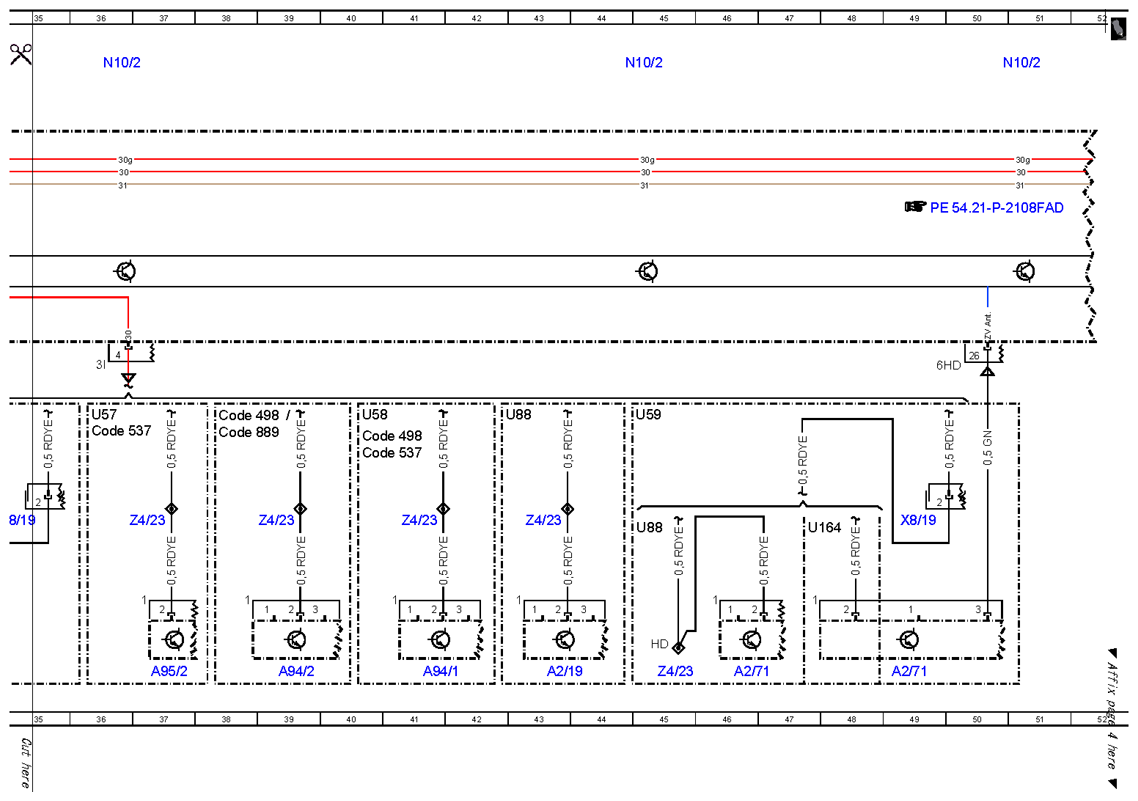

| A95/2 |
DAB band III antenna amplifier |
37L |
| Code 494 |
USA version |
12G |
| Code 498 |
Japan version |
28J |
| Code 498 |
Japan version |
38G |
| Code 498 |
Japan version |
40G |
| Code 537 |
Digital radio |
36G |
| Code 537 |
Digital radio |
40G |
| Code 551 |
Anti-theft alarm system (ATA [EDW]) |
12G |
| Code 889 |
KEYLESS-GO |
38G |
| Code B03 |
ECO start/stop function |
1K |
| H3/1 |
Alarm siren |
14L |
| LIN B4 |
Rear SAM LIN |
11F |
| LIN B4 |
Rear SAM LIN |
13F |

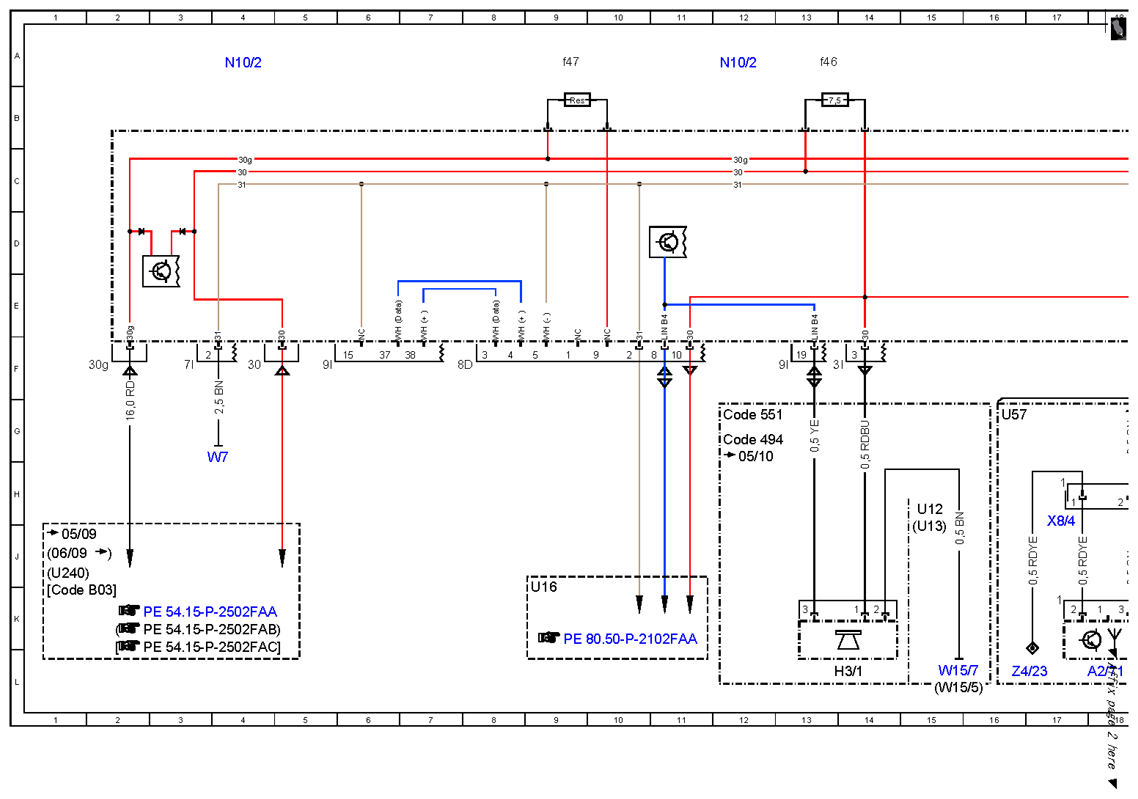

| N10/2 |
Rear SAM control unit with fuse and relay module |
4A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
12A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
20A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
28A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
51A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
36A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
45A |
| N10/2f46 |
Fuse 46 |
13A |
| N10/2f47 |
Fuse 47 |
9A |
| U12 |
Valid for left-hand drive vehicles |
15H |
| U13 |
Valid for right-hand drive vehicles |
15J |
| U16 |
Valid for ATA [EDW] with tow-away protection and interior protection |
9K |
| U164 |
Valid for standard equipment without radio |
32J |
| U164 |
Valid for standard equipment without radio |
47J |
| U240 |
Valid for all except ECO start/stop function |
1J |
| U57 |
Valid for model 204.2 |
28G |
| U57 |
Valid for model 204.2 |
36G |
| U57 |
Valid for model 204.2 |
16G |
| U58 |
Valid for model 204.0 |
40G |
| U59 |
Valid for model 204.9 |
45G |
| U60 |
Valid for model 204.3 |
19G |
| U88 |
Valid for radio |
45J |
| U88 |
Valid for radio |
42G |
| W15/5 |
Left front footwell ground point |
15L |
| W15/7 |
Right front footwell ground point |
15L |
| W7 |
Right wheelhouse trunk ground point |
4H |
| X8/19 |
Tailgate electrical connector |
35J |
| X8/19 |
Tailgate electrical connector |
49J |
| X8/4 |
Tailgate electrical connector |
17J |
| Z4/23 |
Antenna circuit 30 connector sleeve |
30L |
| Z4/23 |
Antenna circuit 30 connector sleeve |
45L |
| Z4/23 |
Antenna circuit 30 connector sleeve |
37J |
| Z4/23 |
Antenna circuit 30 connector sleeve |
39J |
| Z4/23 |
Antenna circuit 30 connector sleeve |
41J |
| Z4/23 |
Antenna circuit 30 connector sleeve |
43J |
| Z4/23 |
Antenna circuit 30 connector sleeve |
16L |
