Electrical function diagram for TELEAID position finding - PE82.95-U-2058-99FAA

Code: Designation: Position:
1 Circuit 15, status 4 G
1 Circuit 15, status 8 E
2 GPS, signal 11 F
2 GPS, signal 13 G
3 Telephone, signal 10 G
3 Telephone, signal 10 D
4 Wheel speed, signal 4 E
4 Wheel speed, signal 4 A
4 Wheel speed, signal 8 E
5 Wheel rotation direction, signal 4 D
5 Wheel rotation direction, signal 5 A
5 Wheel rotation direction, signal 7 E
A2/5 Global positioning system antenna splitter 13 E
A2/52 Emergency call system antenna 9 C
A28/11 Multifunction antenna 9 H
A8/1 Transmitter key 4 K
CAN B Interior CAN 3 H
CAN D Diagnostic CAN 6 F
CAN E Chassis CAN 3 D
L6/1 Left front axle rpm sensor 6 A
L6/2 Right front axle rpm sensor 6 B
L6/3 Left rear axle rpm sensor 6 B
L6/4 Right rear axle rpm sensor 6 B
N10/1 Front SAM control module with fuse and relay module 2 E
N123/4 Emergency call system control unit 9 E
N30/4 Electronic Stability Program control unit 3 A
N73 Electronic ignition switch control unit 3 J

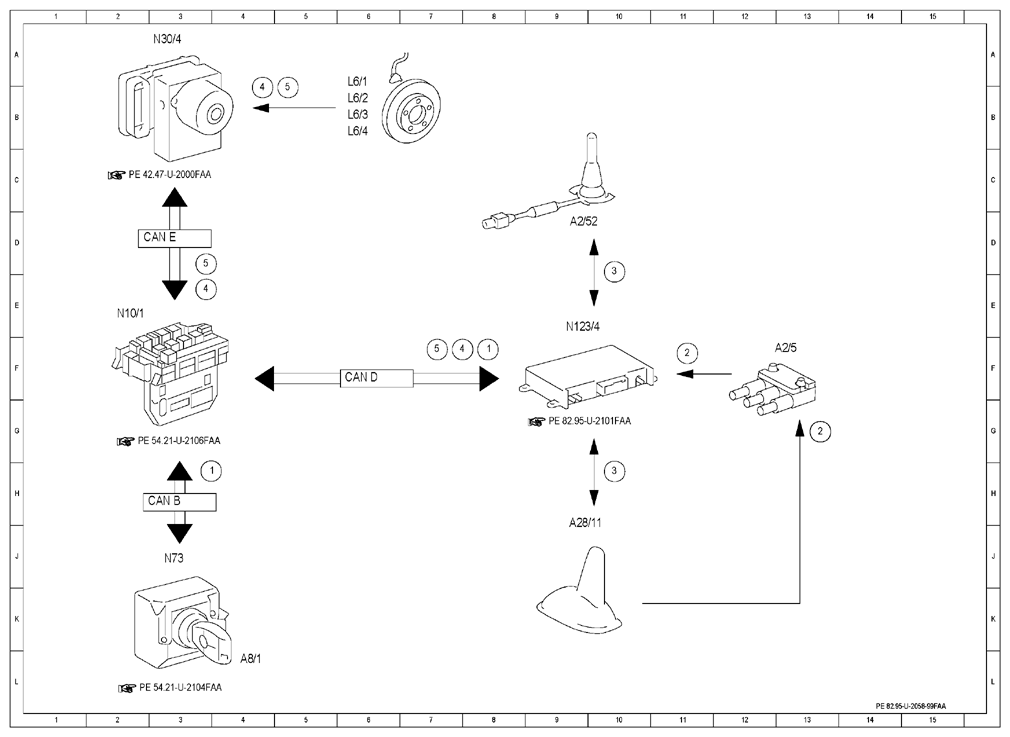

Fig 1: Teleaid Position Finding Electrical Function Diagram
G10106630Courtesy of MERCEDES-BENZ USA
