Electrical function diagram for Adaptive Brake (ABR) system - PE42.47-U-2050-99FAA

Code: Designation: Position:
1 Circuit 61, status 13 E
10 Parking brake indicator switch, status 17 E
10 Parking brake indicator switch, status 21 G
11 Engine torque, reduce request 10 E
12 Variant coding, signal 17 E
13 Brake lights, request 20 E
13 Brake lights, request 20 B
13 Brake lights, request 22 C
14 Accelerator pedal sensor, signal 9 G
14 Accelerator pedal sensor, signal 12 E
15 Dynamometer mode, status 15 G
16 Instrument cluster, message 15 J
2 ESP button, status 16 E
2 ESP button, status 23 G
3 Wheel speed, signal 13 G
3 Wheel speed, signal 15 J
4 Electronic selector lever module control unit, status 6 E
4 Electronic selector lever module control unit, status 13 E
5 Shift stage, status 9 E
5 Shift stage, status 12 E
6 Service brake, status 4 E
6 Service brake, status 10 E
7 Steering angle, signal 15 D
8 Yaw rate, lateral and longitudinal acceleration sensor, signal 14 D
9 Brake light switch, status 16 G
A1 Instrument cluster 15 J
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 10 B
B37 Accelerator pedal sensor 8 J
CAN B Interior CAN 21 D
CAN C Drive train CAN 5 F
CAN C Drive train CAN 8 D
CAN E Chassis CAN 11 F
CAN E Chassis CAN 14 H
CAN E Chassis CAN 14 D
CAN E Chassis CAN 18 F
CAN H Vehicle dynamics CAN 12 C
L6/1 Left front axle rpm sensor 11 J
L6/2 Right front axle rpm sensor 11 J
L6/3 Left rear axle rpm sensor 11 J
L6/4 Right rear axle rpm sensor 11 J
LIN 1 Instrument panel LIN 22 G
N10/1 Front SAM control module with fuse and relay module 21 E
N10/2 Rear SAM control module with fuse and relay module 21 A
N15/5 Electronic selector lever module control module 2 E
N3/10 ME-SFI [ME] control module 8 E
N30/4 Electronic Stability Program control unit 14 E
N49 Steering angle sensor 16 A
N80 Steering column module control unit 15 A
S12 Parking brake indicator switch 20 J
S6/1 Instrument panel switch group 23 J
S9/1 Stop lamp switch 18 J
Y3/8 Fully integrated transmission control control unit 8 B

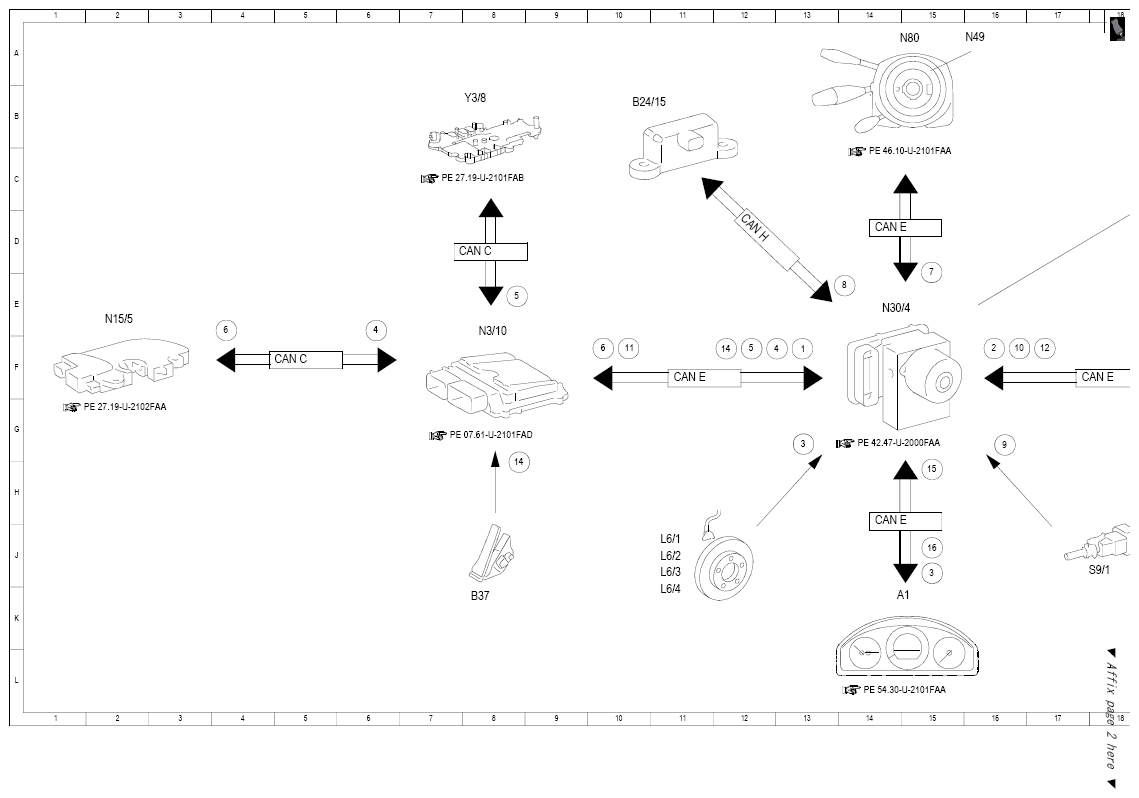

Fig 1: Adaptive Brake (ABR) System Communication Diagram (1 Of 2)
G10106114Courtesy of MERCEDES-BENZ USA

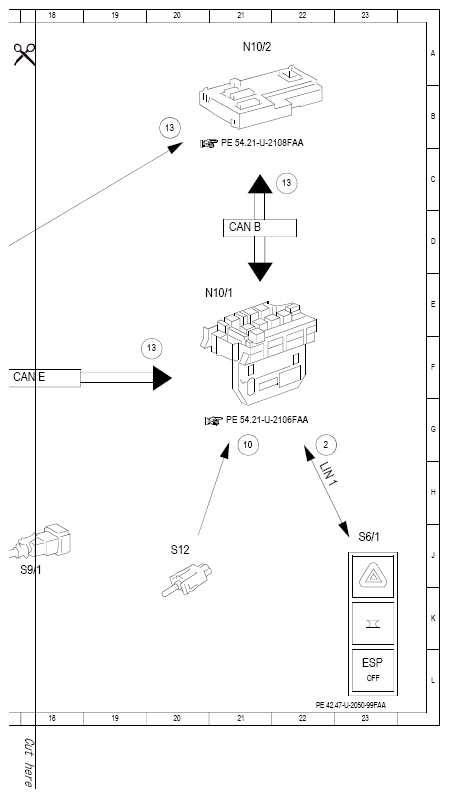

Fig 2: Adaptive Brake (ABR) System Communication Diagram (2 Of 2)
G10106115Courtesy of MERCEDES-BENZ USA
