Remove/install knock sensors - AR15.12-P-2184QB
WARNING: This page does not describe the selected car, but rather 25 other vehicles, including the 2007 Mercedes-Benz C350, 2007 Mercedes-Benz C280, 2007 Mercedes-Benz C230, 2006 Mercedes-Benz C55, and 2006 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 272.920 in MODELS 203.052 /252 /752
ENGINE 272.940 in MODELS 203.054 /254, 209.354 /454
ENGINE 272.960 in MODELS 203.056 /256 /756, 209.356 /456
ENGINE 272.970 in MODELS 203.087 /287
ENGINE 272.941 in MODELS 203.092 /292
ENGINE 273 in MODEL 209
| Remove/install | |||
|---|---|---|---|
| Risk of injury caused by fingers being pinched or crushed when removing, installing or aligning hoods, doors, trunk lids, tailgates or sliding roof. | Keep body parts and limbs well clear of moving parts. | AS00.00-Z-0011-01A | |
| Notes on avoiding damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Turn key in ignition switch to position "0". | ||
| 2 | Open engine hood and raise to vertical position | Model 203 | AR88.40-P-1000P |
| Model 209 | AR88.40-P-1000Q | ||
| 3 | Remove air filter housing | AR09.10-P-1150QB | |
| 4 | Remove resonance intake manifold | AR09.20-P-1961QB | |
| 5 | Disconnect electrical connector at right knock sensor 1 (A16/1) or left knock sensor 2 (A16/2) | ||

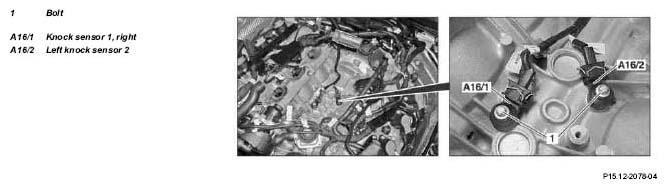

| 6 | Remove bolt (1) and take out right knock sensor 1 (A16/1) or left knock sensor 2 (A16/2) | *BA15.10-P-1001-02B | |
| 7 | Install in the reverse order | ||
| 8 | Read out fault memory | STAR DIAGNOSIS diagnosis system | *WH58.30-Z-1048-13A |
| Connect STAR DIAGNOSIS and read out fault memory | AD00.00-P-2000-04A |
| Number | Designation | Engine 272 | Engine 273 | |
|---|---|---|---|---|
| BA15.10-P-1001-02B | Bolt, knock sensor to crankcase | Nm | 20 | 20 |
COMMERCIALLY AVAILABLE TOOLS
| Number | Designation | |
|---|---|---|
| WH58.30-Z-1048-13A | STAR DIAGNOSIS diagnosis system, Compact Passenger Car | 6511 1801 00 |
