Electrical function schematic for drive authorization system (DAS) - PE80.57-P-2050-97SAB

Code:	Designation:	Position:
1	Anfrage Fahrtberechtigung, Signal
1	Anfrage Fahrtberechtigung, Signal
1	Anfrage Fahrtberechtigung, Signal
2	Ruckmeldung Fahrtberechtigung, Signal
2	Ruckmeldung Fahrtberechtigung, Signal
2	Ruckmeldung Fahrtberechtigung, Signal
3	Klemme 15, Status
3	Klemme 15, Status
3	Klemme 15, Status
A80	Intelligentes Servomodul fur DIRECT SELECT
CAN C	Antriebs-CAN
CAN C	Antriebs-CAN
CAN E	Fahrwerk-CAN
Code 423	Automatikgetriebe 5-Gang
Code 427	Automatikgetriebe 7-Gang
N15/3	Steuergerat EGS
N3/10	Steuergerat ME
N3/10	Steuergerat ME
N3/10	Steuergerat ME
N3/9	Steuergerat CDI
N73	Steuergerat EZS
U152	Gultig fur Motor 156
U484	Gultig fur M273 ME
U779	Gultig fur Motor 275
U819	Gultig fur Motor 272
U880	Gultig fur Motor 642
U882	Gultig fur Motor 629
Y3/8	Elektrische Steuereinheit (VGS)

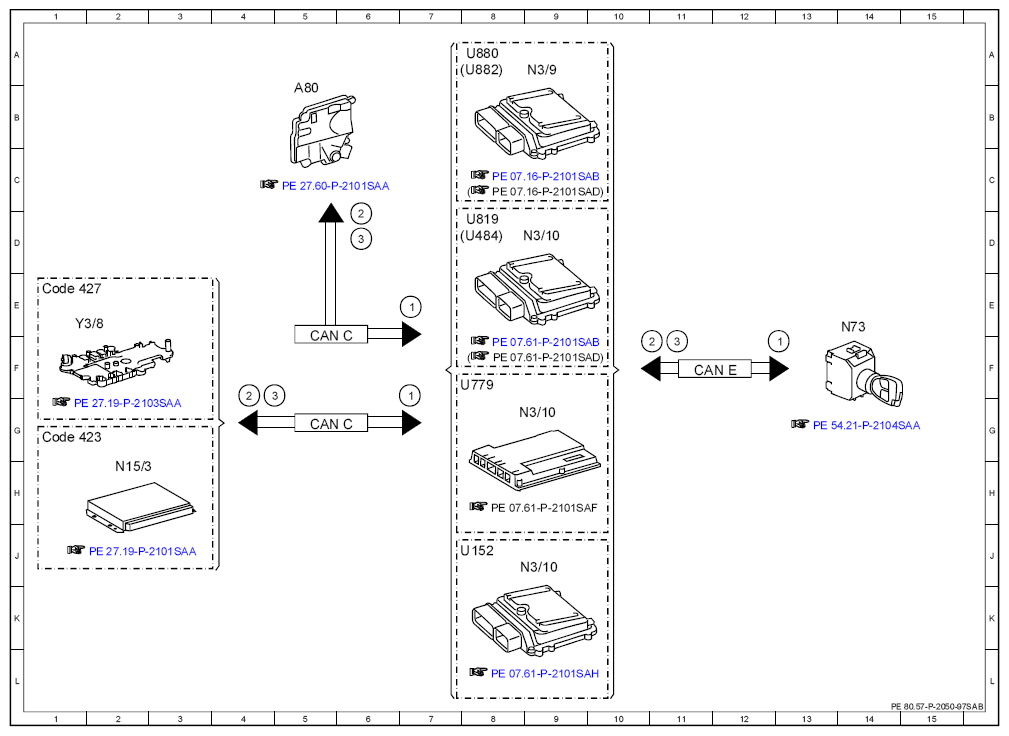

Fig 1: Drive Authorization System Electrical Function Schematic

Courtesy of MERCEDES-BENZ USA
