| 1 |
Headlamp switch-off delay, request |
12E |
| 1 |
Headlamp switch-off delay, request |
5G |
| 10 |
Side-marker lamp, actuation |
23A |
| 10 |
Side-marker lamp, actuation |
29A |
| 10 |
Side-marker lamp, actuation |
29H |
| 10 |
Side-marker lamp, actuation |
23H |
| 11 |
Door rotary tumbler switch, status |
12C |
| 11 |
Door rotary tumbler switch, status |
12F |
| 11 |
Door rotary tumbler switch, status |
15F |
| 2 |
Circuit 15, status |
14C |
| 3 |
Circuit 61, status |
15C |
| 4 |
Central locking (CL[ZV]), status |
14C |
| 5 |
Rain/light sensor, status |
6D |
| 5 |
Rain/light sensor, status |
12D |
| 6 |
Ambient illumination, request |
8K |
| 6 |
Ambient illumination, request |
17G |
| 6 |
Ambient illumination, request |
13G |
| 7 |
Standing and parking lights, actuation |
29K |
| 7 |
Standing and parking lights, actuation |
23K |
| 7 |
Standing and parking lights, actuation |
22C |
| 7 |
Standing and parking lights, actuation |
29C |
| 7 |
Standing and parking lights, actuation |
26L |
| 7 |
Standing and parking lights, actuation |
13K |
| 7 |
Standing and parking lights, actuation |
21C |
| 7 |
Standing and parking lights, actuation |
22B |
| 7 |
Standing and parking lights, actuation |
30C |
| 7 |
Standing and parking lights, actuation |
30B |
| 8 |
Front fog lamp, actuation |
23D |
| 8 |
Front fog lamp, actuation |
28D |
| 9 |
Outside mirror ambient lamp, actuation |
4K |
| A40/3 |
COMAND control unit |
2G |
| A8/1 |
Transmitter key |
12B |
| B38/2 |
Rain/light sensor |
4E |
| CAN B |
Interior CAN |
10D |
| CAN B |
Interior CAN |
11C |
| CAN B |
Interior CAN |
9H |
| CAN B |
Interior CAN |
10K |
| CAN B |
Interior CAN |
17G |
| CAN B |
Interior CAN |
5C |
| CAN B |
Interior CAN |
13G |
| CAN B |
Interior CAN |
13B |
| CAN E |
Chassis CAN |
17D |
| CAN F |
Central CAN |
4H |
| Code 494 |
USA version |
23B |
| Code 494 |
USA version |
28B |
| Code 494 |
USA version |
23J |
| Code 494 |
USA version |
28J |
| Code 550 |
Trailer hitch |
12G |
| E19/1 |
Left license plate lamp |
25K |
| E19/2 |
Right license plate lamp |
26K |

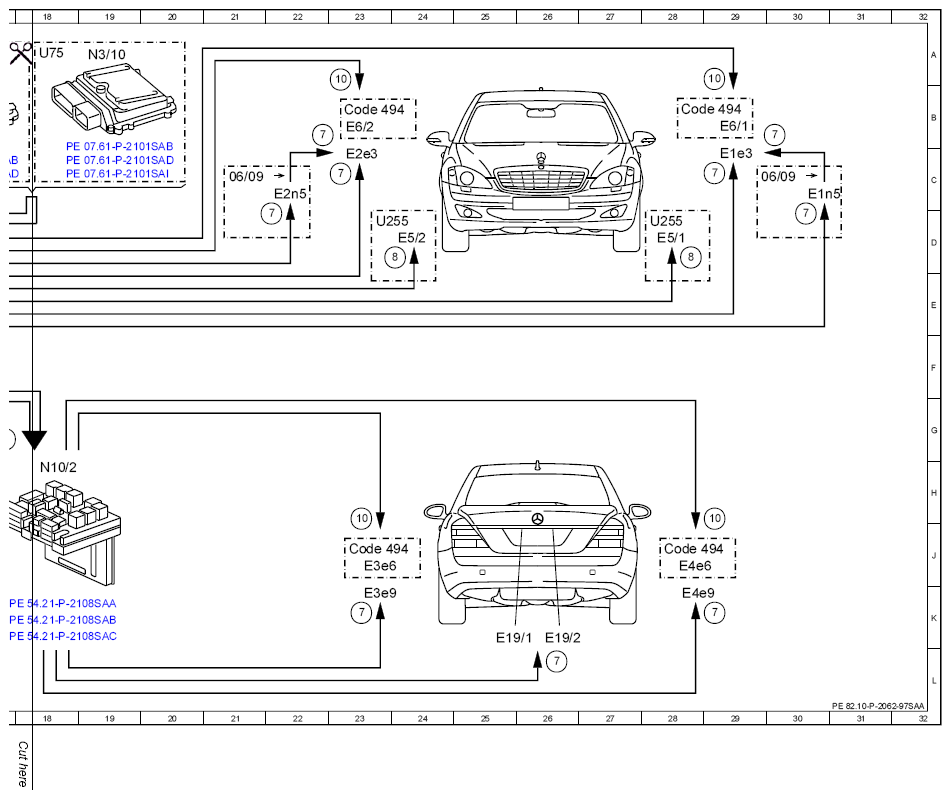

| E1e3 |
Left standing and parking lamp |
29C |
| E1n5 |
Left standing and parking light voltage converter |
30C |
| E2e3 |
Right standing and parking lamp |
23C |
| E2n5 |
Right standing and parking light voltage converter |
22C |
| E3e6 |
Left rear side marker lamp |
23J |
| E3e9 |
Left stop lamp, taillamp and parking lamp |
23K |
| E4e6 |
Right rear side-marker lamp |
28J |
| E4e9 |
Right stop lamp, taillamp and parking lamp |
28K |
| E5/1 |
Left front fog lamp |
28D |
| E5/2 |
Right fog lamp |
24D |
| E6/1 |
Left front side marker lamp {{USA}} |
29B |
| E6/2 |
Right front side-marker lamp {{USA}} |
23B |
| M21/1e1 |
Left outside mirror ambient lamp |
3K |
| M21/2e1 |
Right outside mirror ambient lamp |
3K |

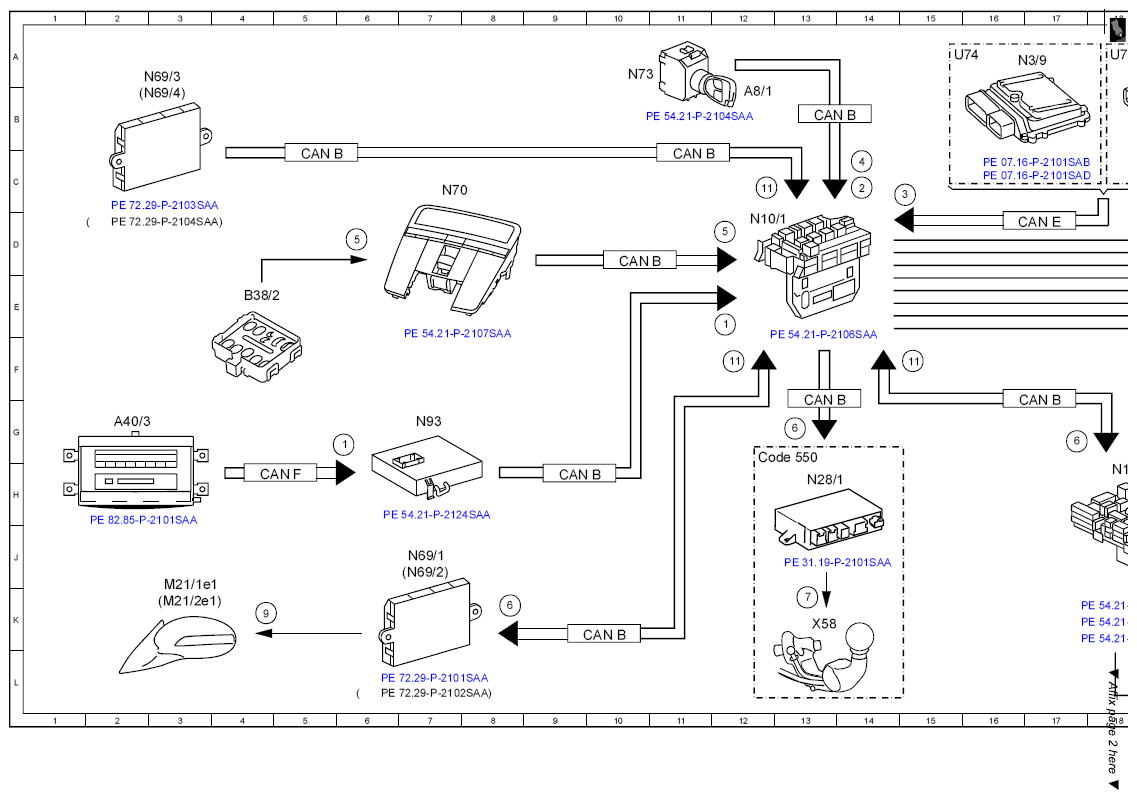

| N10/1 |
Front SAM control unit with fuse and relay module |
12D |
| N10/2 |
Rear SAM control unit with fuse and relay module |
18H |
| N28/1 |
Trailer recognition control unit |
13H |
| N3/10 |
ME-SFI [ME] control unit |
19A |
| N3/9 |
CDI control unit |
17A |
| N69/1 |
Left front door control unit |
7J |
| N69/2 |
Right front door control unit |
7J |
| N69/3 |
Rear left door control unit |
3A |
| N69/4 |
Right rear door control unit |
2B |
| N70 |
Overhead control panel control unit |
7C |
| N73 |
EIS [EZS] control unit |
10A |
| N93 |
Central gateway control unit |
7G |
| U255 |
Valid for front fog lamps |
28D |
| U255 |
Valid for front fog lamps |
23D |
| U74 |
Valid for diesel engines |
15A |
| U75 |
Valid for gasoline engines |
18A |
| X58 |
Trailer hitch socket (13-pin) |
13K |
