Electrical function diagram for tire pressure loss warning (RDW) - PE40.15-U-2051-99MAA

Code: Designation: Position:
1 Circuit 15, status 5 E
2 Multifunction steering wheel button group, signal 9 K
2 Multifunction steering wheel button group, signal 13 J
3 Wheel speed, signal 8 E
4 Yaw rate, lateral and longitudinal acceleration sensor, signal 7 D
5 Tire pressure loss warning message, request 7 J
A1 Instrument cluster 6 J
A1p13 Multifunction display 5 J
A8/1 Transmitter key 2 E
B24/15 Micromechanical turn rate sensor AY pickup 6 A
CAN C Engine compartment CAN 3 F
CAN C Engine compartment CAN 6 H
CAN C Engine compartment CAN 9 K
CAN H Vehicle dynamics CAN 6 C
L6/1 Left front wheel speed sensor 9 E
L6/2 Right front wheel speed sensor 9 F
L6/3 Left rear wheel speed sensor 9 F
L6/4 Right rear wheel speed sensor 9 F
N47-5 ESP control module 6 E
N73 EIS [EZS] control unit 2 E
N80 Steering column module 12 J
S110 Left multifunction steering wheel push-button group 11 F
S111 Right multifunction steering wheel push-button group 13 F

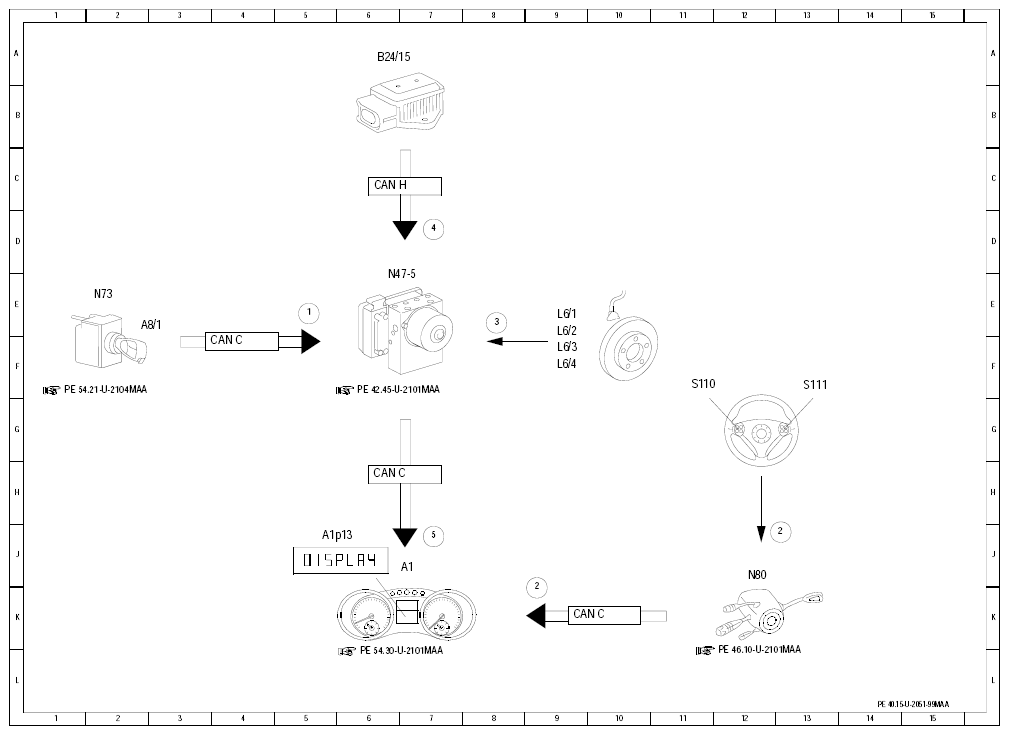

Fig 1: Tire Pressure Loss Warning Electrical Function Diagram
G10116584Courtesy of MERCEDES-BENZ USA
