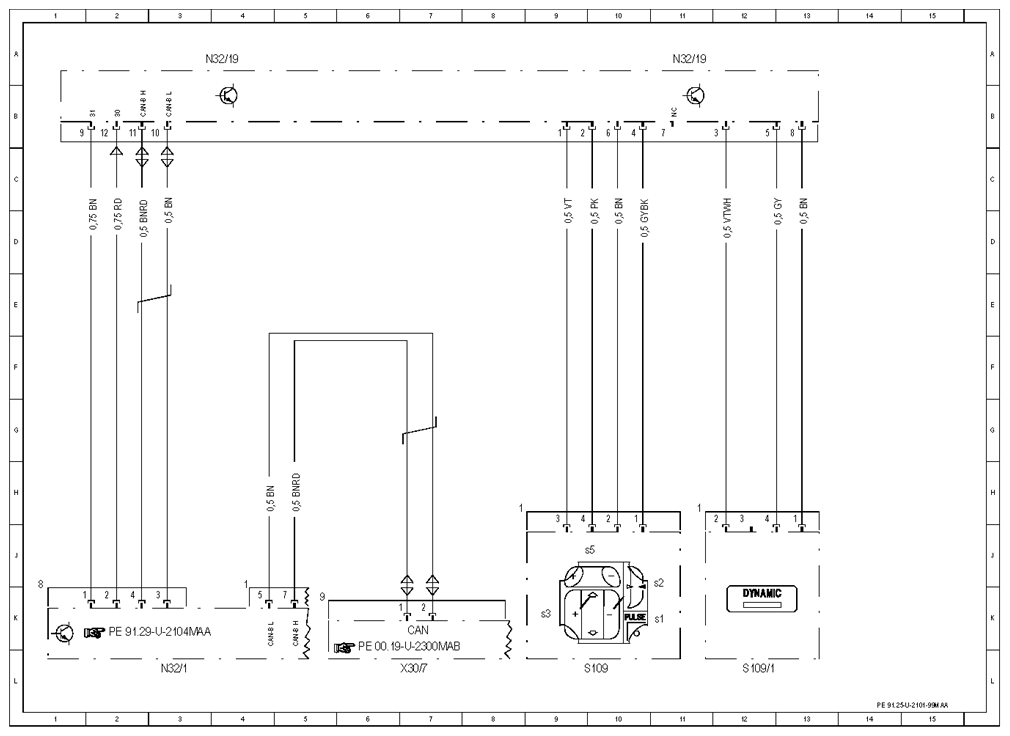

Wiring diagram of left front dynamic seat control module - PE91.25-U-2101-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| N32/1 | Driver front seat adjustment control unit with memory | 3 L |
| N32/19 | Left front dynamic seat control unit | 3 A |
| N32/19 | Left front dynamic seat control unit | 11 A |
| S109 | Left front multicontour backrest switch group | 9 L |
| S109/1 | Left front DYNAMIC switch | 12 L |
| S109s1 | Left front PULSE switch | 10 K |
| S109s2 | Left front side cushion adjustment switch | 10 K |
| S109s3 | Left front lumbar support adjustment switch | 9 K |
| S109s5 | Left front seat cushion fore/aft switch | 9 J |
| X30/7 | Voltage distributor (CAN) connector | 6 L |
