Wiring diagram for engine CAN bus - PE00.19-P-2200-97MAB

Code: Designation: Position:
A0 Color code key 80L
A1 Instrument cluster 9L
A80 Intelligent servo module for DIRECT SELECT 28L
N15/9 Rear axle differential lock control unit 69L
N2/7 Restraint systems control unit 50L
N3/10 ME-SFI [ME] control unit 17L
N3/9 CDI control unit 21L
N30/6 Regenerative braking system control unit 32L
N47-5 ESP control unit 35L
N51 AIRMATIC control unit 46L
N73 EIS [EZS] control unit 13L
N80 Steering column module 6L
N88 TPM [RDK] control unit 66L
N93 Central gateway control unit 2L
R55 CAN bus potential distributor terminating resistor 60L
U12 Valid for left-hand drive vehicles 5C
U127 Valid for engine 272, engine 273 KE 15E
U13 Valid for right-hand drive vehicles 11E
U13 Valid for right-hand drive vehicles 5C
U152 Valid for engine 156 15E
U154 Valid for 164.1 63G
U155 Valid for 164.8
U233 Valid for kneebag 11E
U411 Valid for EHPS 41C
U475 Valid for M 272 1C
U501 Valid for xenon headlamps 56C
U502 Valid for AIRMATIC 45C
U552 Valid for offroad package 38C
U775 Valid for reversible emergency tensioning retractor 52C
U880 Valid for engine 642 1C
U880 Valid for engine 642 19E
U880 Valid for engine 642 41C
U882 Valid for engine 629
U910 Valid for Blind Spot Assist 71A
U932 Valid for engine 642 BLUETEC 19E
U974 Not valid for full hybrid drive 27E
U978 Valid for full hybrid drive 30E
U978 Valid for full hybrid drive 26E
U978 Valid for full hybrid drive 15E
U978 Valid for full hybrid drive 38C
U979 Valid for vehicles with tire pressure monitor or rear axle differential lock 62A
U980 Not valid for vehicles with tire pressure monitor or rear axle differential lock 59E
W15/1 Ground (right footwell) 5E
W15/2 Ground (left footwell) 5E
W6 Ground (left wheelhouse in luggage compartment) 63H
W6/6 Ground (left spare tire well) 63H
X18 Interior/cockpit connector 9E
X22/6 Automatic transmission/intelligent servo module connector 27H
X22/6 Automatic transmission/intelligent servo module connector 24H
X25/2 Engine compartment/interior compartment connector 16H
X25/2 Engine compartment/interior compartment connector 20H
X25/2 Engine compartment/interior compartment connector 24E
X30/19 Passenger-side voltage distributor (CAN C) connector 4A
X30/19 Passenger-side voltage distributor (CAN C) connector 12A
X30/19 Passenger-side voltage distributor (CAN C) connector 28A
X30/19 Passenger-side voltage distributor (CAN C) connector 20A
X30/19 Passenger-side voltage distributor (CAN C) connector 36A
X30/19 Passenger-side voltage distributor (CAN C) connector 44A
X30/19 Passenger-side voltage distributor (CAN C) connector 52A
X30/19 Passenger-side voltage distributor (CAN C) connector 59A
X30/46 Rear end CAN C potential distributor connector 63A
X30/46 Rear end CAN C potential distributor connector 68A
X30/46 Rear end CAN C potential distributor connector 76A
X99/18 EZS intermediate connector 12H
Y3/8 Electric control unit (VGS) 24L
Z35/7 Cockpit CAN bus node (high) 9G
Z35/8 Cockpit CAN bus node (low) 10G

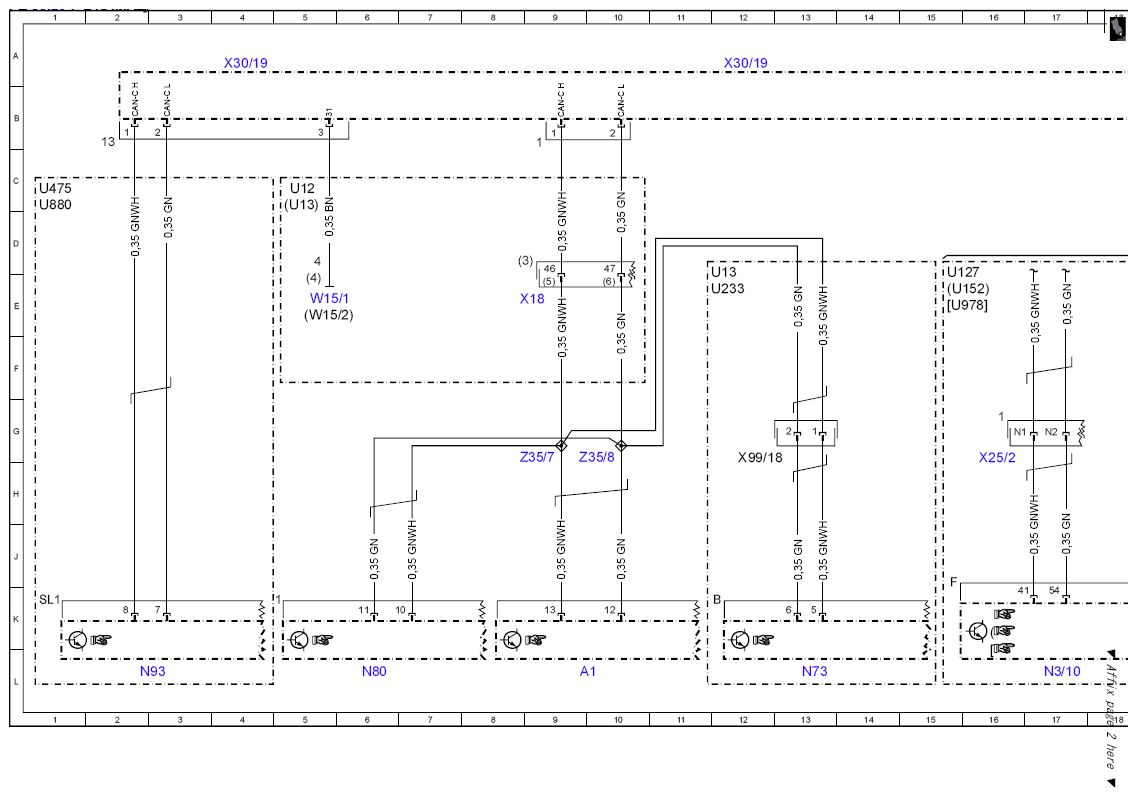

Fig 1: Engine CAN Bus - Wiring Diagram (1 Of 5)
G10114872Courtesy of MERCEDES-BENZ USA

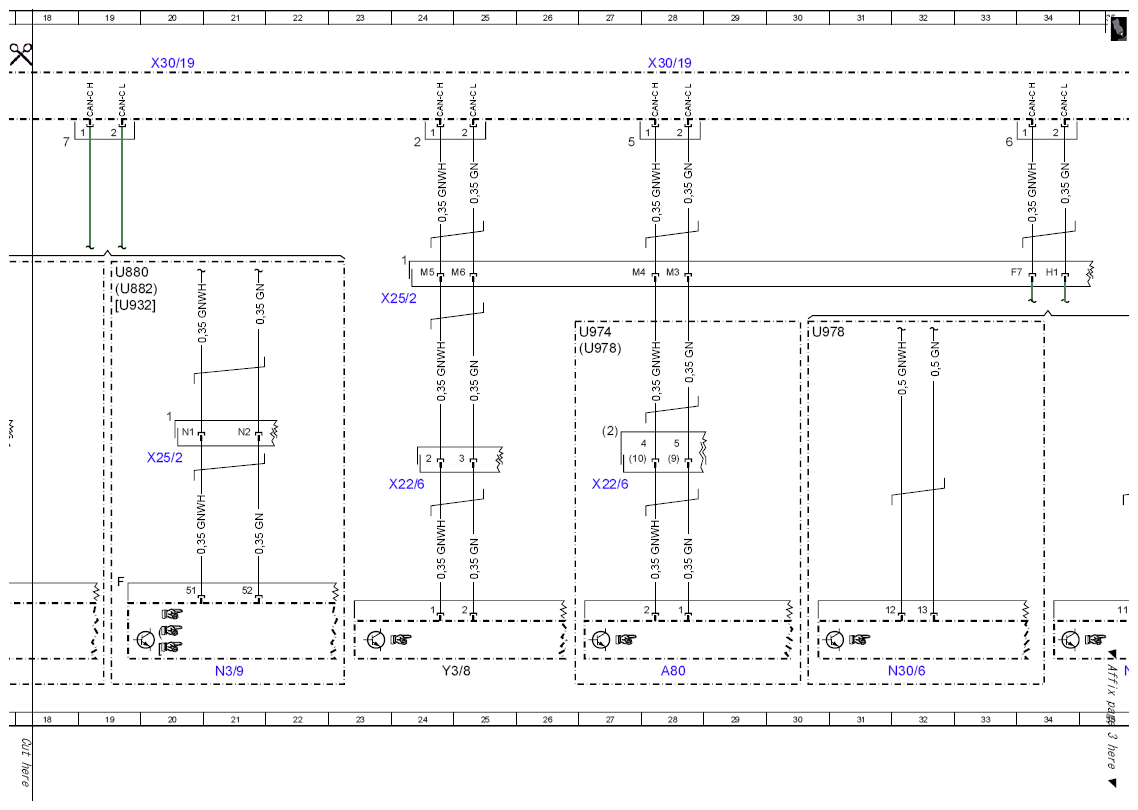

Fig 2: Engine CAN Bus - Wiring Diagram (2 Of 5)
G10114873Courtesy of MERCEDES-BENZ USA

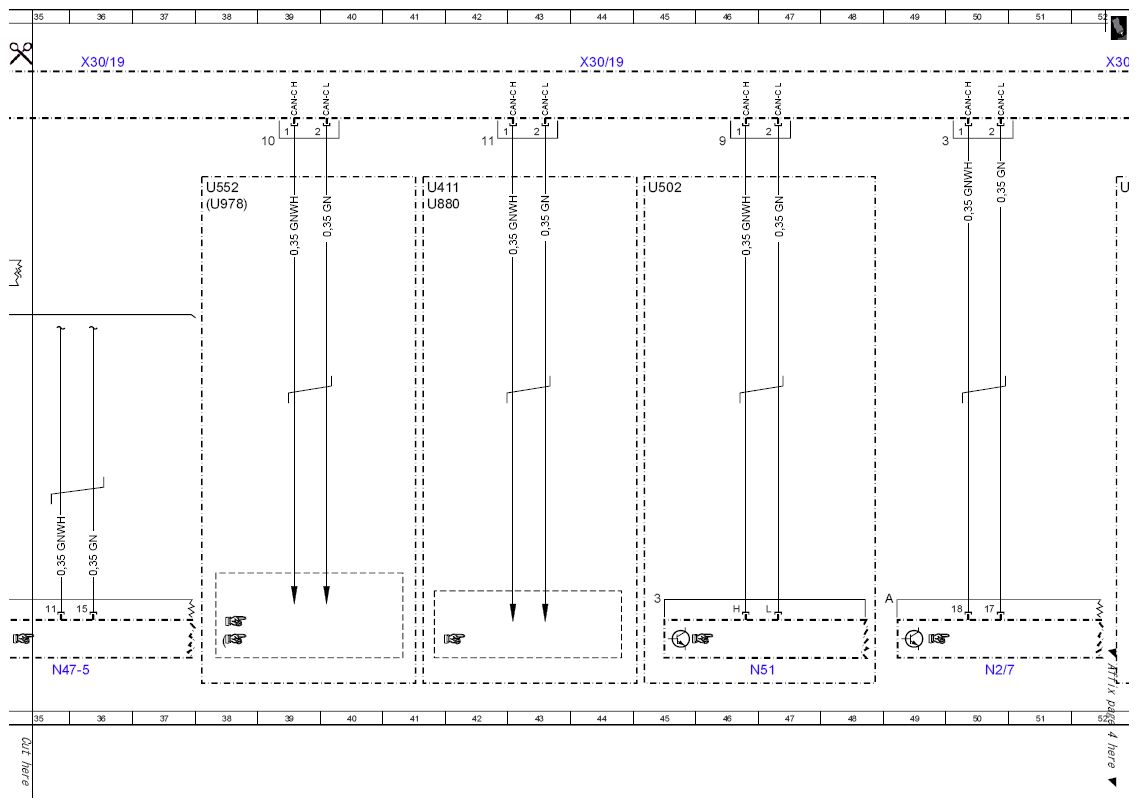

Fig 3: Engine CAN Bus - Wiring Diagram (3 Of 5)
G10114874Courtesy of MERCEDES-BENZ USA

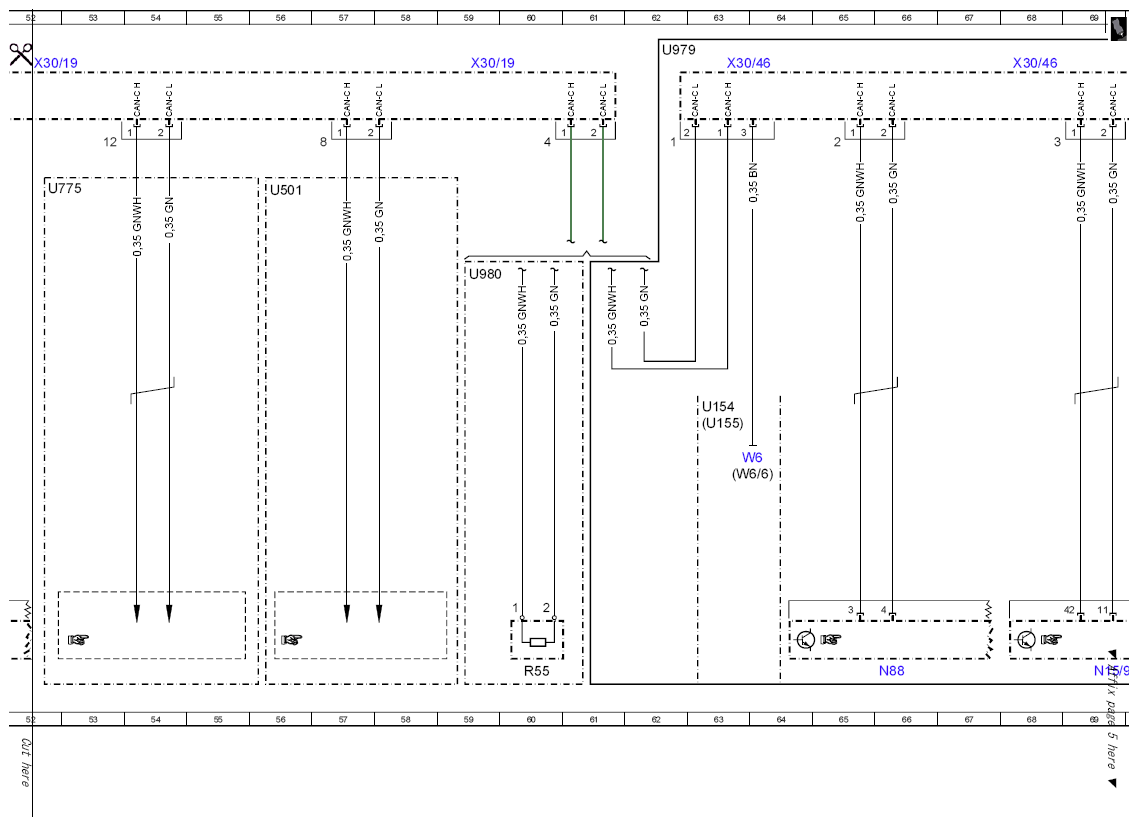

Fig 4: Engine CAN Bus - Wiring Diagram (4 Of 5)
G10114875Courtesy of MERCEDES-BENZ USA

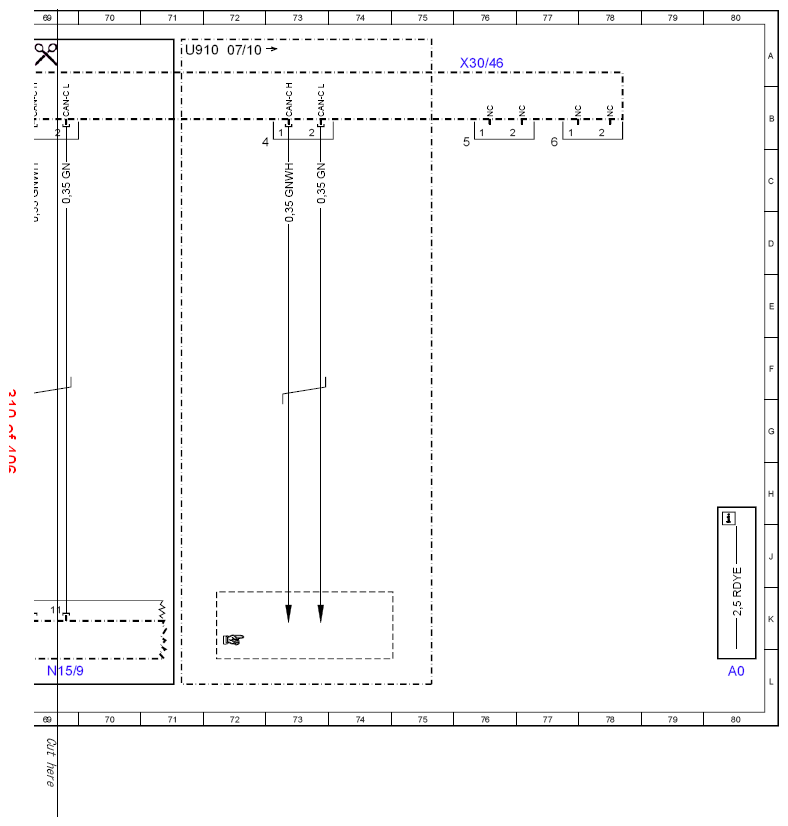

Fig 5: Engine CAN Bus - Wiring Diagram (5 Of 5)
G10114876Courtesy of MERCEDES-BENZ USA
