Wiring diagram for regenerative braking system control unit - PE42.22-P-2101-97DAA

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 212 Control unit N30/6, A7/3

Code: Designation: Position:
A0 Color code key 64L
A7/3 Traction system hydraulic unit 2L
A7/3 Traction system hydraulic unit 2A
A7/3b1 Front axle brake pressure sensor 1C
A7/3b3 Left front pressure sensor 3C
A7/3b4 Right front pressure sensor 1E
A7/3b5 Left rear pressure sensor 3E
A7/3b6 Right rear pressure sensor 1G
A7/3m1 High pressure and return pump 3G
A7/3y10 Left rear pressure regulator valve (pressure hold) 3J
A7/3y11 Left rear pressure regulator valve (pressure release) 1J
A7/3y12 Right rear pressure regulator valve (pressure hold) 3H
A7/3y13 Right rear pressure regulator valve (pressure release) 1H
A7/3y18 Front axle switchover valve 3H
A7/3y19 Rear axle switchover valve 1H
A7/3y22 Front axle intake ball valve 3G
A7/3y23 Rear axle intake ball valve 1G
A7/3y6 Left front pressure regulator valve (pressure hold) 3K
A7/3y7 Left front pressure regulator valve (pressure release) 1K
A7/3y8 Right front pressure regulator valve (pressure hold) 3K
A7/3y9 Right front pressure regulator valve (pressure release) 1K
A7/7 BAS brake booster 43L
A7/7b1 BAS diaphragm travel sensor 42L
A7/7y1 BAS solenoid valve 44L
B18/5 Brake pressure simulator valve pressure sensor 58L
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 54L
B37/1 Pedal angle sensor 61L
B64/1 Brake vacuum sensor 40L
CAN E Chassis CAN 47K
CAN E1 Chassis CAN 1 47K
CAN H Vehicle dynamics CAN 52K
CAN H Vehicle dynamics CAN 51K
F32 Front electrical prefuse box 13L
F32f160 Prefuse 160 10K
F32f161 Prefuse 161 11K
K109 Vacuum pump relay (+) 26L
K109/1 Vacuum pump relay (-) 23L
K40/10 HYBRID fuse and relay module 19L
K40/10f130 Fuse 130 16L
K40/10f134 Fuse 134 17L
K40/10f140 Fuse 140 18L
L6/1 Left front axle rpm sensor 30L
L6/2 Right front axle rpm sensor 29L
L6/3 Left rear axle rpm sensor 32L
L6/4 Right rear axle rpm sensor 35L
M56 Vacuum pump 25L
N10/1 Front SAM control unit with fuse and relay module 7L
N10/1f1 Fuse 1 9L
N10/1f20 Fuse 20 6L
N10/2 Rear SAM control unit with fuse and relay module 37L
N30/6 Regenerative braking system control unit 4A
N30/6 Regenerative braking system control unit 12A
N30/6 Regenerative braking system control unit 20A
N30/6 Regenerative braking system control unit 28A
N30/6 Regenerative braking system control unit 36A
N30/6 Regenerative braking system control unit 44A
N30/6 Regenerative braking system control unit 52A
N30/6 Regenerative braking system control unit 61A
S9/1 Stop lamp switch 56L
U12 Valid for left-hand drive vehicles 5G
U13 Valid for right-hand drive vehicles 10G
W70 Electronic Stability Program ground point 6E
W9 Left front ground point (at lamp unit) 22G
X30/28 Vehicle dynamics CAN voltage distributor electrical connector 51L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 47L
X62/32 Rear axle electrical connector, left distributor 32H
X62/33 Rear axle electrical connector, right distributor 34G
X62/6 Front axle electrical connector, right distributor 28H
X62/7 Front axle electrical connector, left distributor 30H
Y113 Brake pressure simulator valve 59L
Z7/24 Circuit 87 connector sleeve 24E

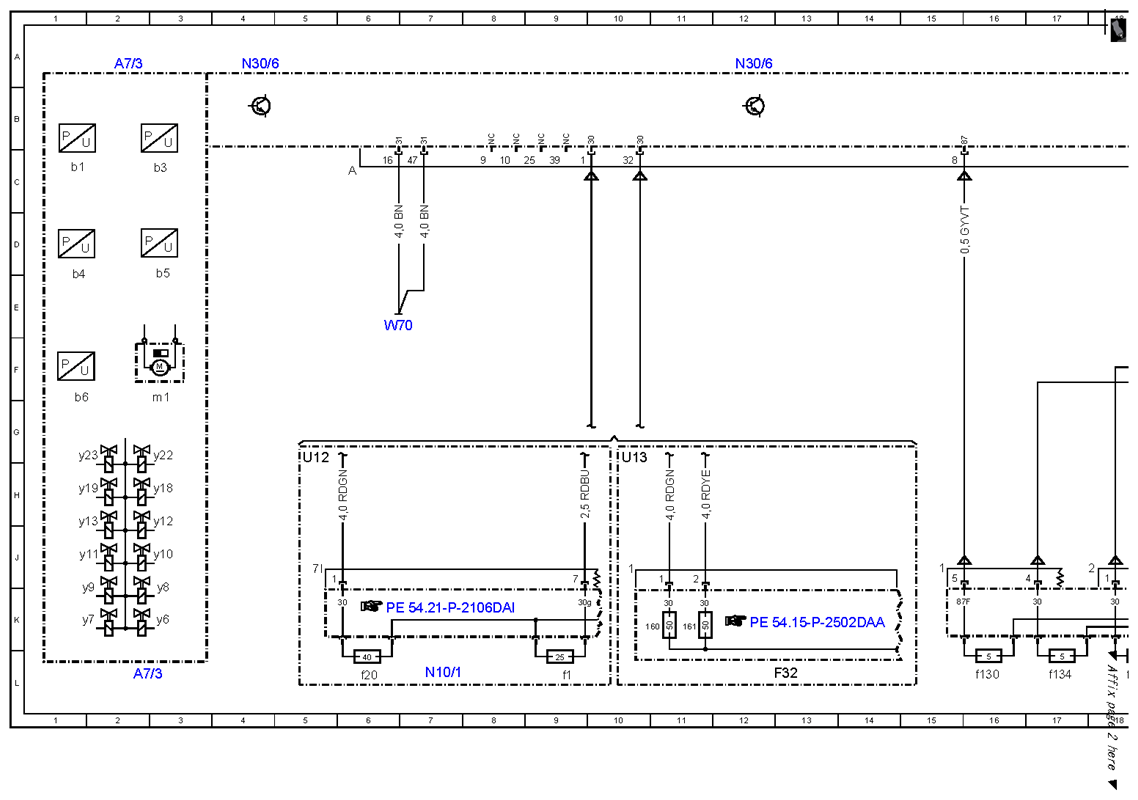

Fig 1: Regenerative Braking System Control Unit - Wiring Diagram (1 Of 4)
G10054627Courtesy of MERCEDES-BENZ USA

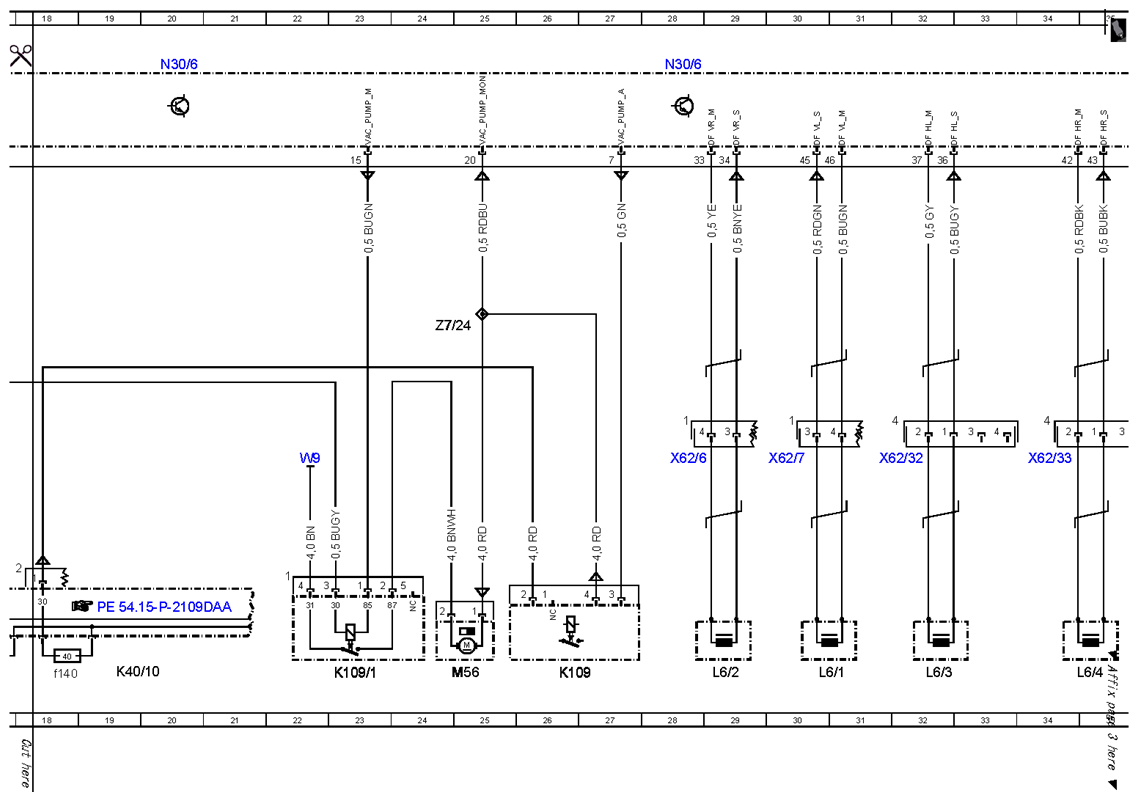

Fig 2: Regenerative Braking System Control Unit - Wiring Diagram (2 Of 4)
G10054628Courtesy of MERCEDES-BENZ USA

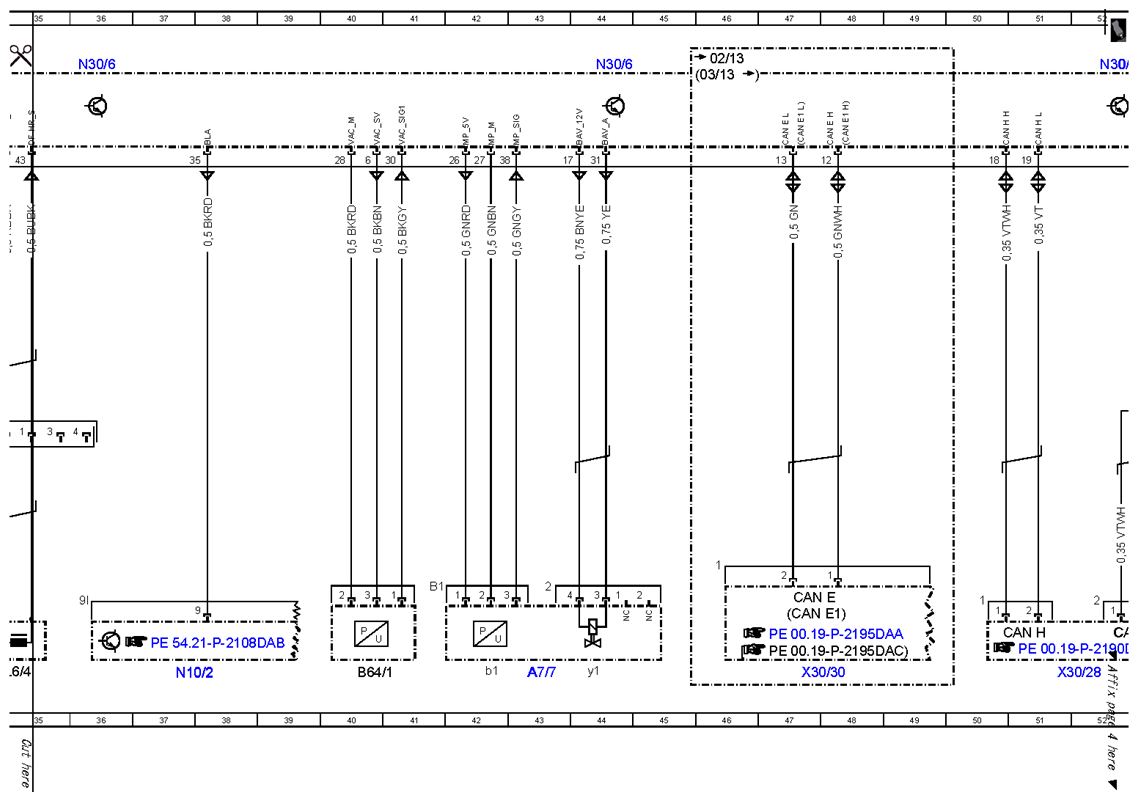

Fig 3: Regenerative Braking System Control Unit - Wiring Diagram (3 Of 4)
G10054629Courtesy of MERCEDES-BENZ USA

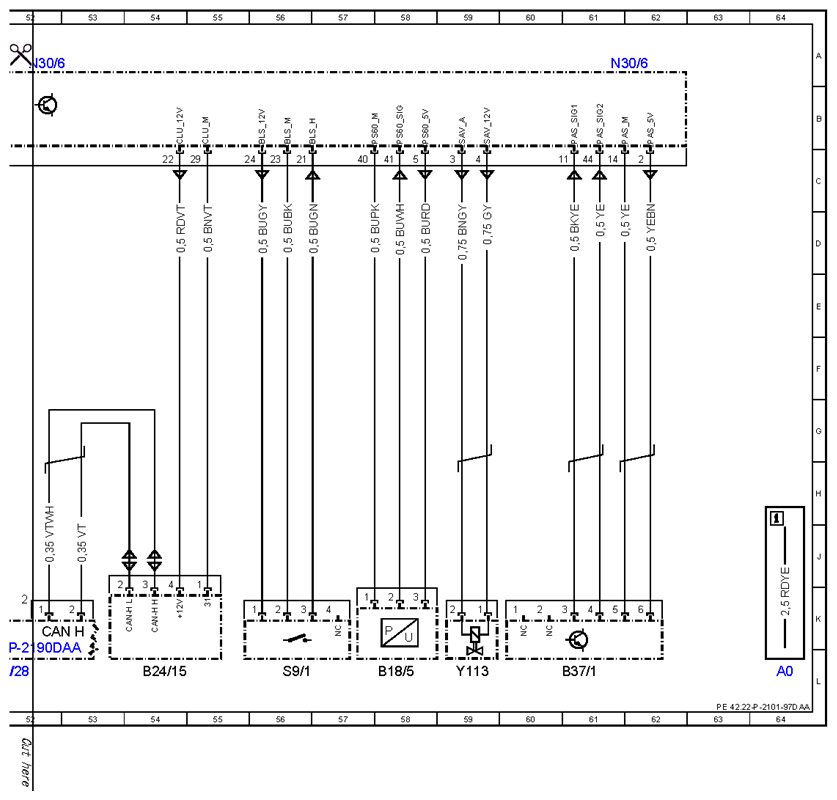

Fig 4: Regenerative Braking System Control Unit - Wiring Diagram (4 Of 4)
G10054630Courtesy of MERCEDES-BENZ USA
