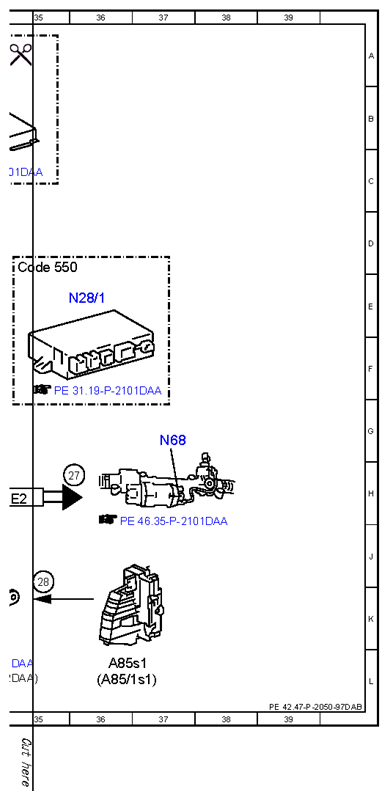

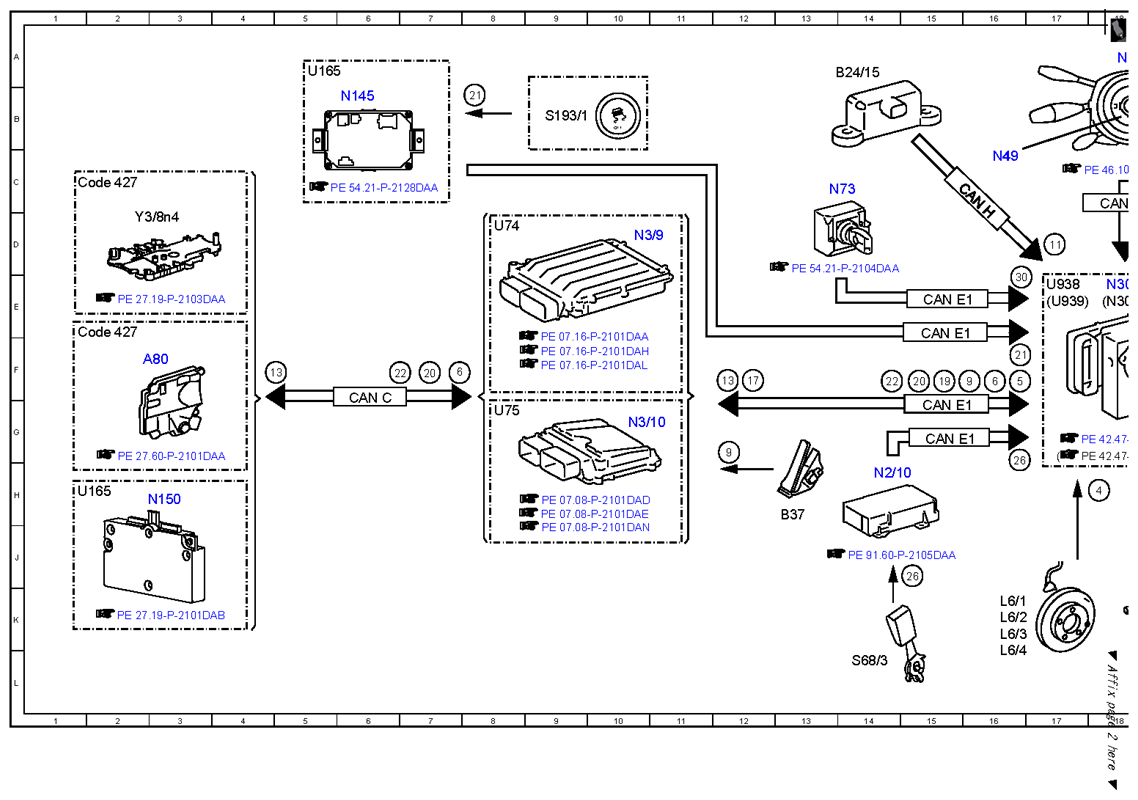

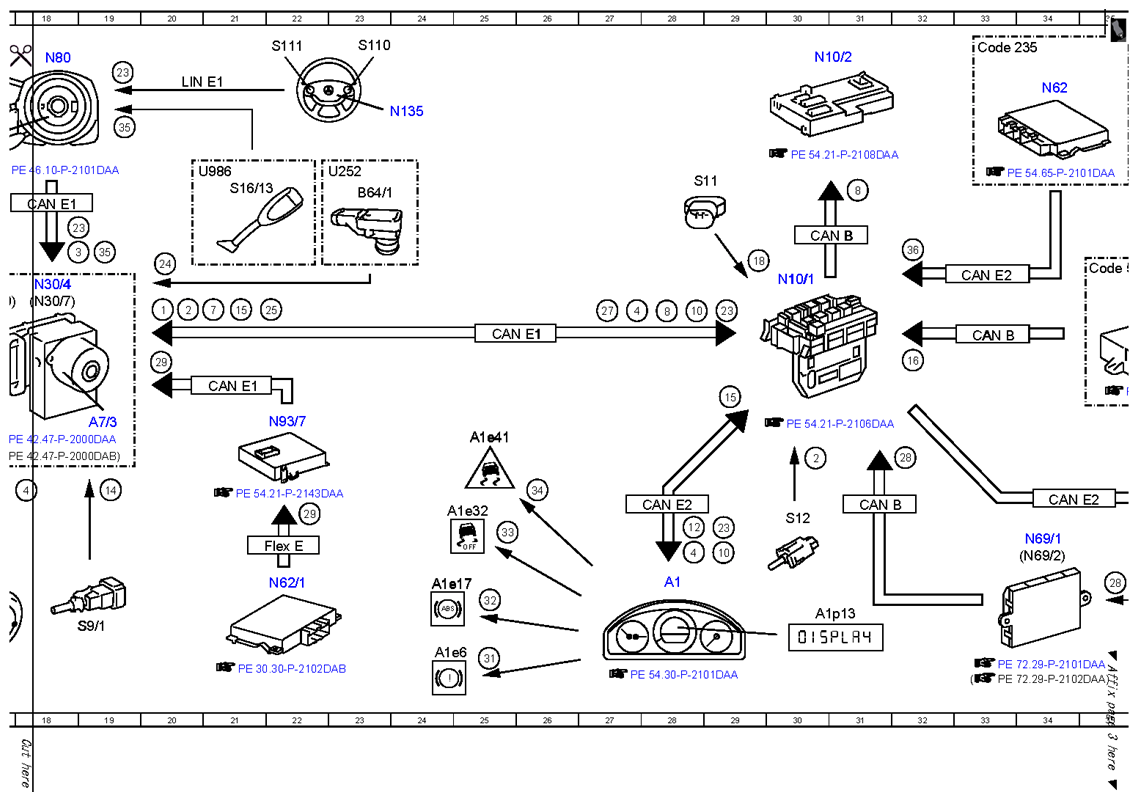

Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 (except 212.095/098/298) as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP button, status | 20E |
| 10 | Instrument cluster, message | 29J |
| 10 | Instrument cluster, message | 28E |
| 11 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 17D |
| 12 | Brake fluid level switch and parking brake indicator switch, status | 28J |
| 13 | Service brake, status | 4F |
| 13 | Service brake, status | 12F |
| 14 | Brake light switch, status | 19H |
| 15 | Dynamometer mode, status | 21E |
| 15 | Dynamometer mode, status | 29G |
| 16 | Trailer, status | 32F |
| 17 | Engine torque, reduce request | 12F |
| 18 | Brake fluid level switch, status | 29D |
| 19 | Circuit 61, status | 15F |
| 2 | Parking brake indicator switch, status | 30G |
| 2 | Parking brake indicator switch, status | 20E |
| 20 | Intelligent servo module, status | 7F |
| 20 | Intelligent servo module, status | 15F |
| 21 | AMG ESP Sport Off button status | 16F |
| 21 | AMG ESP Sport Off button status | 8B |
| 22 | Selector lever position, status | 6F |
| 22 | Selector lever position, status | 15F |
| 23 | Multifunction steering wheel button group, signal | 19A |
| 23 | Multifunction steering wheel button group, signal | 18D |
| 23 | Multifunction steering wheel button group, signal | 29J |
| 23 | Multifunction steering wheel button group, signal | 29E |
| 24 | Brake vacuum sensor, signal | 20D |
| 25 | Wiper status, signal | 22E |
| 26 | Seat belt buckle restraint system switch, status | 16H |
| 26 | Seat belt buckle restraint system switch, status | 15J |
| 27 | Steering assistance, request | 36H |
| 27 | Steering assistance, request | 27E |
| 28 | Door rotary tumbler switch, status | 32G |
| 28 | Door rotary tumbler switch, status | 35J |
| 29 | Service brake braking torque, request | 22H |
| 29 | Service brake braking torque, request | 20F |
| 3 | Steering angle, signal | 18D |
| 30 | Circuit 15, status | 16E |
| 31 | Brake fluid and parking brake indicator lamp, actuation | 25L |
| 32 | Anti-lock braking system indicator lamp, actuation | 25K |
| 33 | ESP®/ASR OFF warning lamp, actuation | 25J |
| 34 | Electronic Stability Program warning lamp, actuation | 26H |
| 35 | Selector lever position, status | 19D |
| 35 | Selector lever position, status | 19B |
| 36 | Service brake braking torque, request | 32D |
| 4 | Wheel speed, signal | 28J |
| 4 | Wheel speed, signal | 18H |
| 4 | Wheel speed, signal | 27E |
| 5 | Electronic selector lever module control unit, status | 16F |
| 6 | Shift stage, status | 7F |
| 6 | Shift stage, status | 16F |
| 7 | Variant coding, signal | 21E |
| 8 | Brake lights, request | 28E |
| 8 | Brake lights, request | 31C |
| 9 | Accelerator pedal sensor, signal | 12G |
| 9 | Accelerator pedal sensor, signal | 16F |
| A1 | Instrument cluster | 28J |
| A1e17 | Antilock brake system indicator lamp | 24K |
| A1e32 | ESP®/ASR OFF warning lamp | 24H |
| A1e41 | Electronic Stability Program warning lamp | 25G |
| A1e6 | Brake fluid and parking brake indicator lamp | 24L |
| A1p13 | Multifunction display | 30K |
| A7/3 | Traction system hydraulic unit | 19G |
| A80 | Intelligent servo module for DIRECT SELECT | 3F |
| A85/1s1 | Right front door rotary tumbler switch | 36L |
| A85s1 | Left front door rotary tumbler switch | 36L |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 13A |
| B37 | Accelerator pedal sensor | 13H |
| B64/1 | Brake vacuum sensor | 23C |
| CAN B | Interior CAN | 33F |
| CAN B | Interior CAN | 30D |
| CAN B | Interior CAN | 31H |
| CAN C | Drive train CAN | 6G |
| CAN E1 | Chassis CAN 1 | 15G |
| CAN E1 | Chassis CAN 1 | 18C |
| CAN E1 | Chassis CAN 1 | 25F |
| CAN E1 | Chassis CAN 1 | 15F |
| CAN E1 | Chassis CAN 1 | 15E |
| CAN E1 | Chassis CAN 1 | 15G |
| CAN E1 | Chassis CAN 1 | 21F |
| CAN E2 | Chassis CAN 2 | 28H |
| CAN E2 | Chassis CAN 2 | 34H |
| CAN E2 | Chassis CAN 2 | 33E |
| CAN H | Vehicle dynamics CAN | 16C |
| Code 235 | Active Park Assist | 33A |
| Code 427 | 7-speed automatic transmission | 1E |
| Code 427 | 7-speed automatic transmission | 1C |
| Code 550 | Trailer hitch | 35D |
| Flex E | Chassis FlexRay | 22J |
| L6/1 | Left front axle rpm sensor | 16K |
| L6/2 | Right front axle rpm sensor | 16K |
| L6/3 | Left rear axle rpm sensor | 16K |
| L6/4 | Right rear axle rpm sensor | 16L |
| LIN E1 | Steering LIN | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 30E |
| N10/2 | Rear SAM control unit with fuse and relay module | 30A |
| N135 | Steering wheel electronics | 23B |
| N145 | Transmission mode control unit | 6B |
| N150 | DIRECT SELECT INTERFACE | 3H |
| N2/10 | Supplemental restraint system control unit | 14H |
| N28/1 | Trailer recognition control unit | 35E |
| N3/10 | ME-SFI [ME] control unit | 10G |
| N3/9 | CDI control unit | 10D |
| N30/4 | Electronic Stability Program control unit | 18E |
| N30/7 | Premium Electronic Stability Program control unit | 18E |
| N49 | Steering angle sensor | 16C |
| N62 | Parking system control unit | 34B |
| N62/1 | Radar sensors control unit | 22J |
| N68 | Electrical power steering control unit | 37G |
| N69/1 | Left front door control unit | 34J |
| N69/2 | Right front door control unit | 34J |
| N73 | Electronic ignition switch control unit | 13C |
| N80 | Steering column module control unit | 18A |
| N93/7 | Chassis gateway control unit | 22G |
| S11 | Brake fluid level switch | 28C |
| S110 | Left multifunction steering wheel button group | 23A |
| S111 | Right multifunction steering wheel button group | 22A |
| S12 | Parking brake indicator switch | 30H |
| S16/13 | DIRECT SELECT lever | 21C |
| S193/1 | AMG ESP sport off button | 9B |
| S68/3 | Driver seat belt buckle restraint system switch | 14L |
| S9/1 | Stop lamp switch | 19K |
| U165 | Valid for AMG | 5A |
| U165 | Valid for AMG | 1H |
| U252 | Valid for ECO start/stop function | 22C |
| U74 | Valid for diesel engines | 8D |
| U75 | Valid for gasoline engines | 8G |
| U938 | Valid for ESP Basic | 17E |
| U939 | Valid for ESP Premium | 17E |
| U986 | Not valid for AMG | 20C |
| Y3/8n4 | Fully integrated transmission control unit | 2D |
