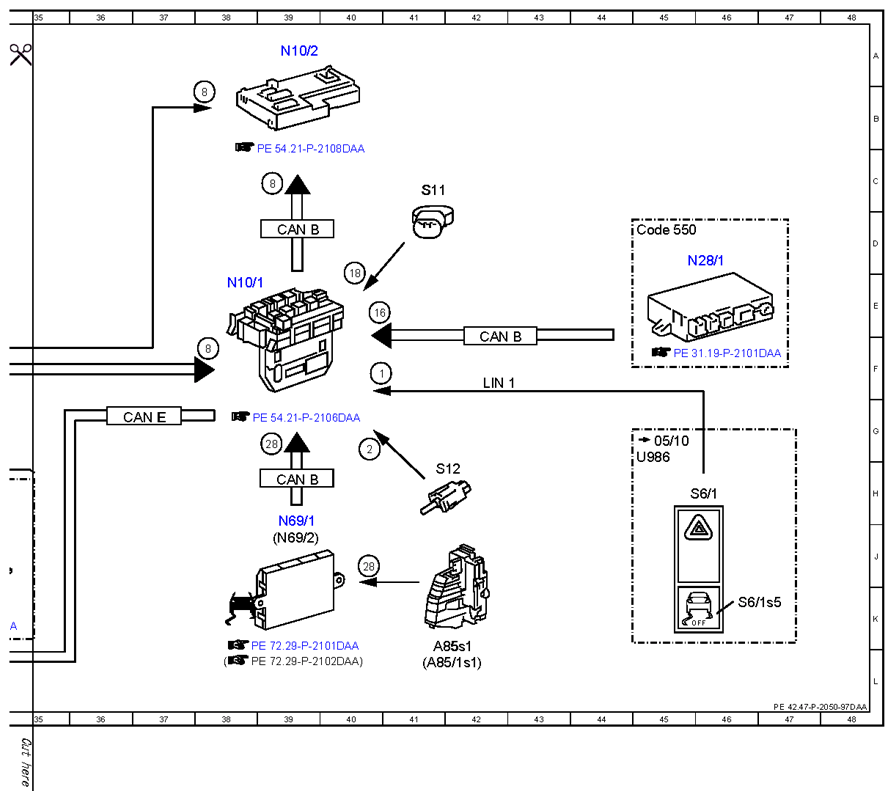

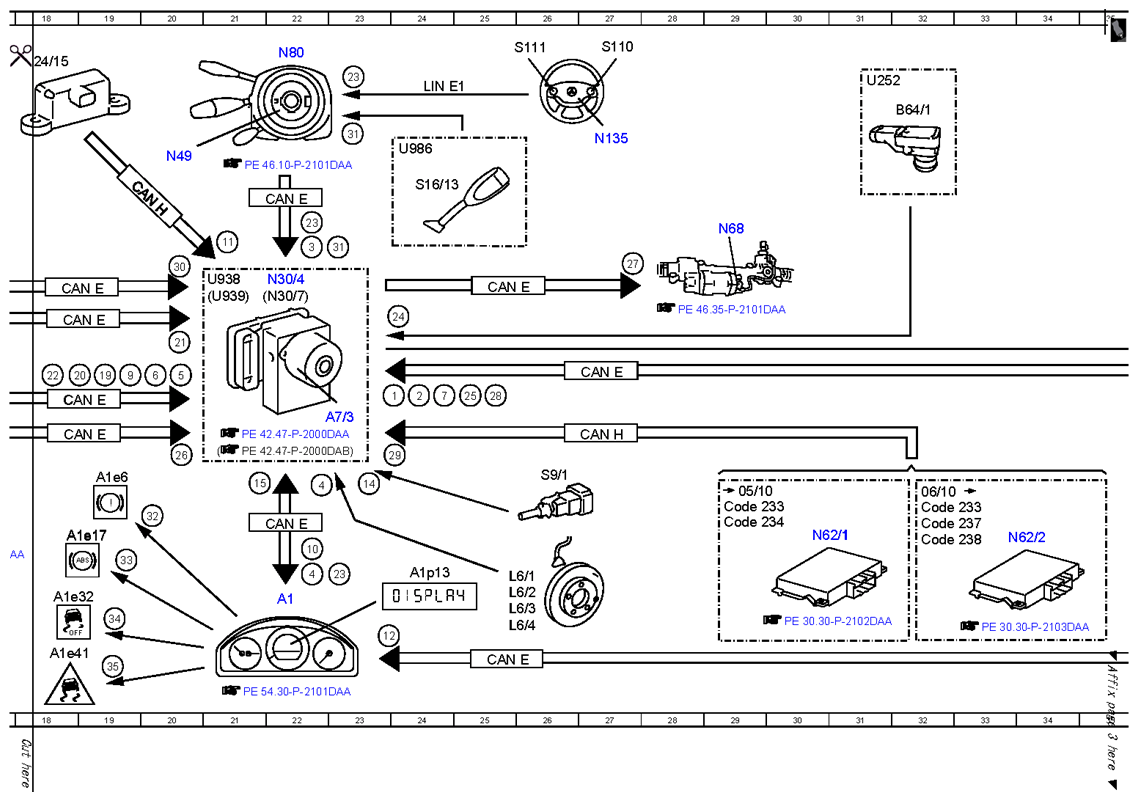

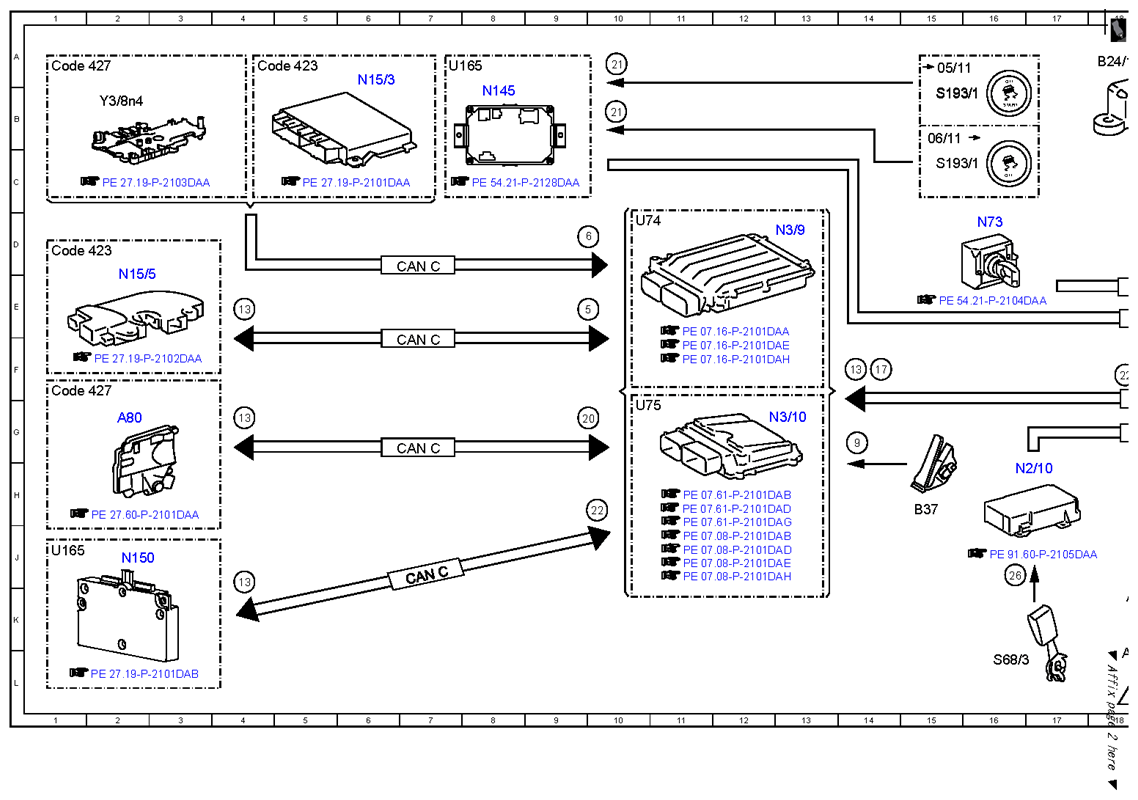

Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 (except 212.095/098/298) up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP button, status | 24F |
| 1 | ESP button, status | 40F |
| 10 | Instrument cluster, message | 22J |
| 11 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 21D |
| 12 | Brake fluid level switch and parking brake indicator switch, status | 23K |
| 13 | Service brake, status | 4G |
| 13 | Service brake, status | 4E |
| 13 | Service brake, status | 14F |
| 13 | Service brake, status | 4J |
| 14 | Brake light switch, status | 23H |
| 15 | Dynamometer mode, status | 21H |
| 16 | Trailer, status | 40E |
| 17 | Engine torque, reduce request | 14F |
| 18 | Brake fluid level switch, status | 40E |
| 19 | Circuit 61, status | 19F |
| 2 | Parking brake indicator switch, status | 40G |
| 2 | Parking brake indicator switch, status | 24F |
| 20 | Intelligent servo module, status | 9G |
| 20 | Intelligent servo module, status | 18F |
| 21 | AMG ESP Sport Off button status | 20F |
| 21 | AMG ESP Sport Off button status | 10A |
| 21 | AMG ESP Sport Off button status | 10B |
| 22 | Selector lever position, status | 10H |
| 22 | Selector lever position, status | 18F |
| 23 | Multifunction steering wheel button group, signal | 23A |
| 23 | Multifunction steering wheel button group, signal | 22D |
| 23 | Multifunction steering wheel button group, signal | 23J |
| 24 | Brake vacuum sensor, signal | 24E |
| 25 | Wiper status, signal | 25F |
| 26 | Seat belt buckle restraint system switch, status | 20G |
| 26 | Seat belt buckle restraint system switch, status | 16J |
| 27 | Steering assistance, request | 27D |
| 28 | Door rotary tumbler switch, status | 25F |
| 28 | Door rotary tumbler switch, status | 39G |
| 28 | Door rotary tumbler switch, status | 40J |
| 29 | Service brake braking torque, request | 24G |
| 3 | Steering angle, signal | 22D |
| 30 | Circuit 15, status | 20D |
| 31 | Selector lever position, status | 23D |
| 31 | Selector lever position, status | 23B |
| 32 | Brake fluid and parking brake warning lamp, actuation | 20H |
| 33 | Anti-lock braking system indicator lamp, actuation | 19J |
| 34 | ESP®/ASR OFF warning lamp, actuation | 19K |
| 35 | Electronic Stability Program warning lamp, actuation | 19L |
| 4 | Wheel speed, signal | 22J |
| 4 | Wheel speed, signal | 22H |
| 5 | Electronic selector lever module control unit, status | 9E |
| 5 | Electronic selector lever module control unit, status | 20F |
| 6 | Shift stage, status | 9D |
| 6 | Shift stage, status | 20F |
| 7 | Variant coding, signal | 24F |
| 8 | Brake lights, request | 38F |
| 8 | Brake lights, request | 39C |
| 8 | Brake lights, request | 38B |
| 9 | Accelerator pedal sensor, signal | 14G |
| 9 | Accelerator pedal sensor, signal | 19F |
| A1 | Instrument cluster | 22K |
| A1e17 | Antilock brake system indicator lamp | 18J |
| A1e32 | ESP®/ASR OFF warning lamp | 18K |
| A1e41 | Electronic Stability Program warning lamp | 18L |
| A1e6 | Brake fluid and parking brake indicator lamp | 19H |
| A1p13 | Multifunction display | 24J |
| A7/3 | Traction system hydraulic unit | 22G |
| A80 | Intelligent servo module for DIRECT SELECT | 2G |
| A85/1s1 | Right front door rotary tumbler switch | 41L |
| A85s1 | Left front door rotary tumbler switch | 41L |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 18A |
| B37 | Accelerator pedal sensor | 15H |
| B64/1 | Brake vacuum sensor | 32B |
| CAN B | Interior CAN | 42F |
| CAN B | Interior CAN | 39D |
| CAN B | Interior CAN | 39H |
| CAN C | Drive train CAN | 7G |
| CAN C | Drive train CAN | 7F |
| CAN C | Drive train CAN | 7D |
| CAN C | Drive train CAN | 7J |
| CAN E | Chassis CAN | 22J |
| CAN E | Chassis CAN | 18G |
| CAN E | Chassis CAN | 22C |
| CAN E | Chassis CAN | 27F |
| CAN E | Chassis CAN | 25L |
| CAN E | Chassis CAN | 37G |
| CAN E | Chassis CAN | 18E |
| CAN E | Chassis CAN | 18E |
| CAN E | Chassis CAN | 25E |
| CAN E | Chassis CAN | 18G |
| CAN H | Vehicle dynamics CAN | 19C |
| CAN H | Vehicle dynamics CAN | 27G |
| Code 233 | DISTRONIC PLUS | 32H |
| Code 233 | DISTRONIC PLUS | 29H |
| Code 234 | Blind spot assist | 29J |
| Code 237 | Active Blind Spot Assist | 32J |
| Code 238 | Active Lane Keeping Assist | 32J |
| Code 423 | 5-speed automatic transmission | 1D |
| Code 423 | 5-speed automatic transmission | 4A |
| Code 427 | 7-speed automatic transmission | 1F |
| Code 427 | 7-speed automatic transmission | 1A |
| Code 550 | Trailer hitch | 45D |
| L6/1 | Left front axle rpm sensor | 25J |
| L6/2 | Right front axle rpm sensor | 25K |
| L6/3 | Left rear axle rpm sensor | 25K |
| L6/4 | Right rear axle rpm sensor | 25K |
| LIN 1 | Instrument panel LIN | 42F |
| LIN E1 | Steering LIN | 24B |
| N10/1 | Front SAM control unit with fuse and relay module | 38E |
| N10/2 | Rear SAM control unit with fuse and relay module | 39A |
| N135 | Steering wheel electronics | 27B |
| N145 | Transmission mode control unit | 8B |
| N15/3 | Electronic transmission control unit | 6A |
| N15/5 | Electronic selector lever module control unit | 2E |
| N150 | DIRECT SELECT INTERFACE | 2J |
| N2/10 | Supplemental restraint system control unit | 16H |
| N28/1 | Trailer recognition control unit | 45D |
| N3/10 | ME-SFI [ME] control unit | 12G |
| N3/9 | CDI control unit | 13D |
| N30/4 | Electronic Stability Program control unit | 22E |
| N30/7 | Premium Electronic Stability Program control unit | 22E |
| N49 | Steering angle sensor | 20C |
| N62/1 | Radar sensors control unit | 30J |
| N62/2 | Video and radar sensor system control unit | 34J |
| N68 | Electrical power steering control unit | 29D |
| N69/1 | Left front door control unit | 39J |
| N69/2 | Right front door control unit | 39J |
| N73 | Electronic ignition switch control unit | 16D |
| N80 | Steering column module control unit | 22A |
| S11 | Brake fluid level switch | 41C |
| S110 | Left multifunction steering wheel button group | 27A |
| S111 | Right multifunction steering wheel button group | 26A |
| S12 | Parking brake indicator switch | 41H |
| S16/13 | DIRECT SELECT lever | 24C |
| S193/1 | AMG ESP sport off button | 15C |
| S193/1 | AMG ESP sport off button | 15B |
| S6/1 | Instrument panel switch group | 46H |
| S6/1s5 | ESP button | 46K |
| S68/3 | Driver seat belt buckle restraint system switch | 16L |
| S9/1 | Stop lamp switch | 26H |
| U165 | Valid for AMG | 7A |
| U165 | Valid for AMG | 1J |
| U252 | Valid for ECO start/stop function | 31A |
| U74 | Valid for diesel engines | 10D |
| U75 | Valid for gasoline engines | 10G |
| U938 | Valid for ESP Basic | 21E |
| U939 | Valid for ESP Premium | 21E |
| U986 | Not valid for AMG | 45H |
| U986 | Not valid for AMG | 24C |
| Y3/8n4 | Fully integrated transmission control unit | 2B |
