Electrical function schematic for radio - PE82.60-P-2050-97MAB

Code: Designation: Position:
A1 Instrument cluster 5G
A2 Radio 8D
A2/6 CD changer 11G
A2/93 Roof antenna module 10D
A67b1 Hands-free system microphone group 14L
L6/1 Left front rpm sensor 1B
L6/2 Right front rpm sensor 1C
L6/3 Left rear rpm sensor 1C
L6/4 right rear rpm sensor 1C
MOST Media Oriented System Transport 2K
N123/1 Universal Portable CTEL Interface (UPCI [UHI]) control unit 14G
N40/3 Amplifier for sound system 14B
N47-5 ESP control unit 3D
N80 Steering column module 4B
S110 Left multifunction steering wheel button group 7C
S111 Right multifunction steering wheel button group 10C

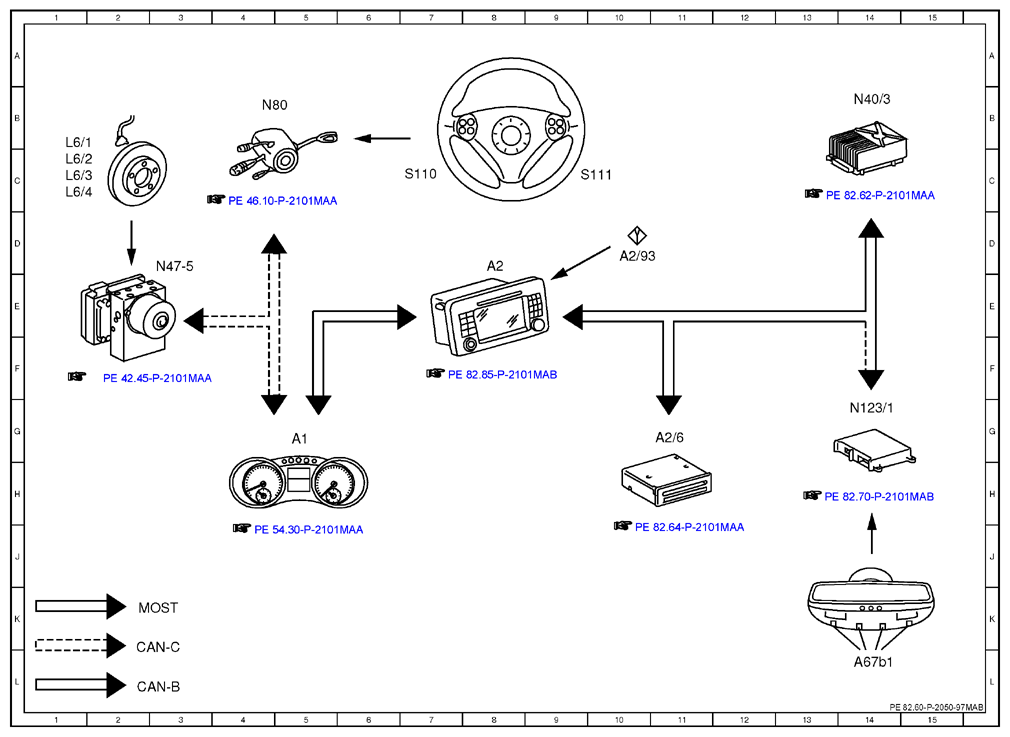

Fig 1: Radio Electrical Function Schematic
G10118587Courtesy of MERCEDES-BENZ USA
