Voice control system (VCS [SBS]) control unit wiring diagram - PE82.70-P-2102-97MAB

Code: Designation: Position:
A0 Color code key 15L
A67b1 Hands-free system microphone group 9L
A67b1x1 Hands-free system microphone group connector 8J
F4 Load compartment fuse and relay box 3L
F4f20 Fuse 20 2L
MOST Media Oriented System Transport 12B
N41/3 Voice control system (VCS [SBS]) control unit 4A
N41/3 Voice control system (VCS [SBS]) control unit 12A
W17/1 Ground (left rear seat) 6H
X18/2 Interior/roof connector 7E
Z204/6 Circuit 31 left rear seat voltage distributor connector 6L

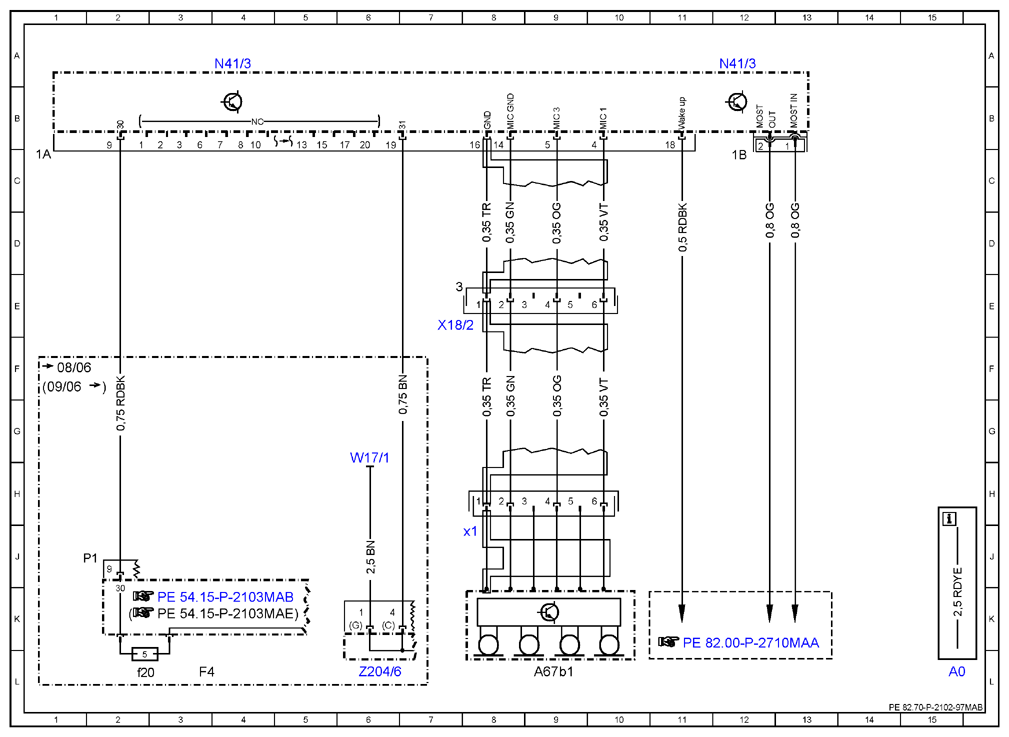

Fig 1: Voice Control System Control Unit Wiring Diagram
G10118684Courtesy of MERCEDES-BENZ USA
