Electrical function diagram for Cockpit Management and Data System (COMAND) - PE82.85-U-2053-99MAA

Code: Designation: Position:
A1 Instrument cluster 5 G
A2/6 CD changer 11 G
A2/93 Roof antenna module 10 D
A40/3 COMAND operating, display and control module 8 D
A40/4 DVD player 8 K
A67b1 Hands-free system microphone group 14 L
L6/1 Left front wheel speed sensor 1 C
L6/2 Right front wheel speed sensor 1 C
L6/3 Left rear wheel speed sensor 1 C
L6/4 Right rear wheel speed sensor 1 C
N123/1 Universal Portable CTEL Interface (UPCI [UHI]) control module 14 G
N40/3 Amplifier for Sound System 14 B
N47-5 ESP control module 3 D
N80 Steering column module 4 B
S110 Left multifunction steering wheel push-button group 7 C
S111 Right multifunction steering wheel push-button group 9 C
U895 Valid for rear audio 7 K

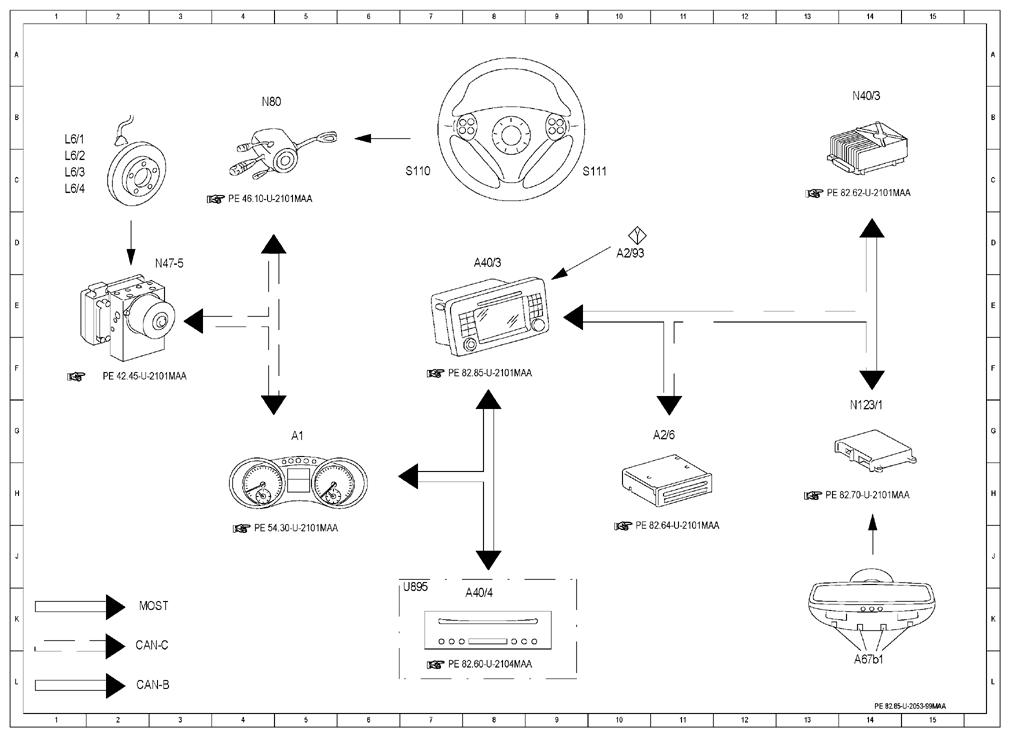

Fig 1: Cockpit Management And Data System Electrical Function Diagram
G10118749Courtesy of MERCEDES-BENZ USA
