Electrical function diagram for COMAND voice control - PE82.85-P-2056-97MAB

Code: Designation: Position:
1 VCS ON button, signal 11E
1 VCS ON button, signal 15D
1 VCS ON button, signal 16A
2 VCS OFF button, signal 16A
2 VCS OFF button, signal 15D
2 VCS OFF button, signal 11E
3 Hands-free system microphone group, signal 10E
4 Audio, signal 10H
4 Audio, signal 4J
4 Audio, signal 6E
5 Voice input, status 12G
6 Blower motor, request 16K
7 Blower motor, actuation 19K
A1 Instrument cluster 15E
A32m1 Blower motor 20K
A32n1 Blower regulator 17K
A40/3 COMAND operating, display and control unit 9E
A67b1 Hands-free system microphone group 9D
CAN B Interior CAN 12F
CAN B Interior CAN 12G
CAN C Engine compartment CAN 15C
Code 581 Comfort automatic air conditioning 13H
Code 810 Sound system 2E
H4/5 Left front door speaker 4J
H4/5 Left front door speaker 10J
H4/6 Right front door speaker 4K
H4/6 Right front door speaker 10K
LIN B8 Climate control LIN 16J
LIN E1 Steering LIN 17B
MOST Media Oriented System Transport 7F
N22 AAC [KLA] control and operating unit 14J
N22/7 Comfort AAC [KLA] control and operating unit 14K
N40/3 Amplifier for sound system 4F
N80 Steering column module 15B
S110s4 VCS [SBS] off button 18A
S111s4 VCS [SBS] on button 20A
U500 Not valid for Sound System 9J

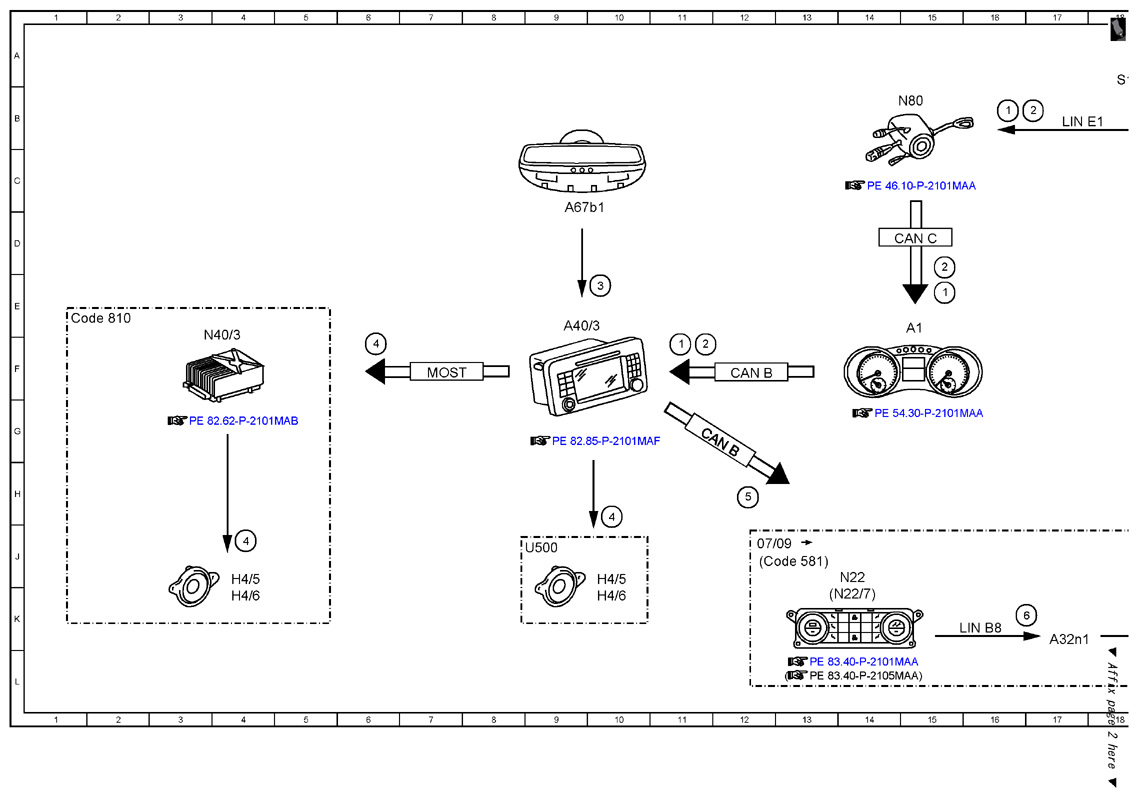

Fig 1: COMAND Voice Control Electrical Function Diagram (1 Of 2)
G10118699Courtesy of MERCEDES-BENZ USA

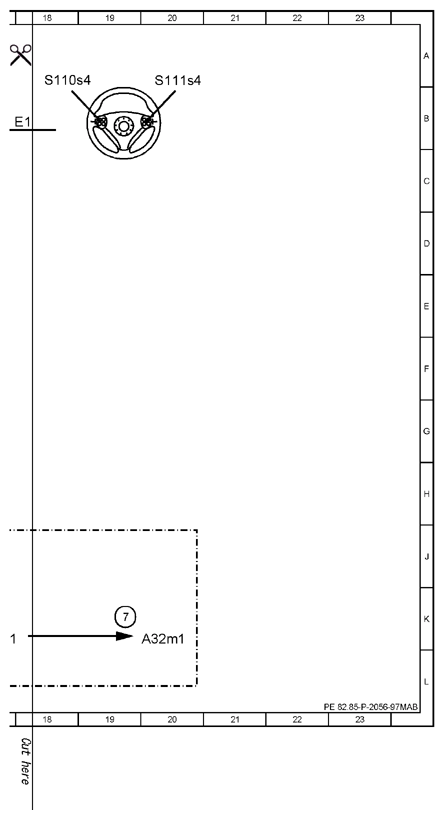

Fig 2: COMAND Voice Control Electrical Function Diagram (2 Of 2)
G10118700Courtesy of MERCEDES-BENZ USA
