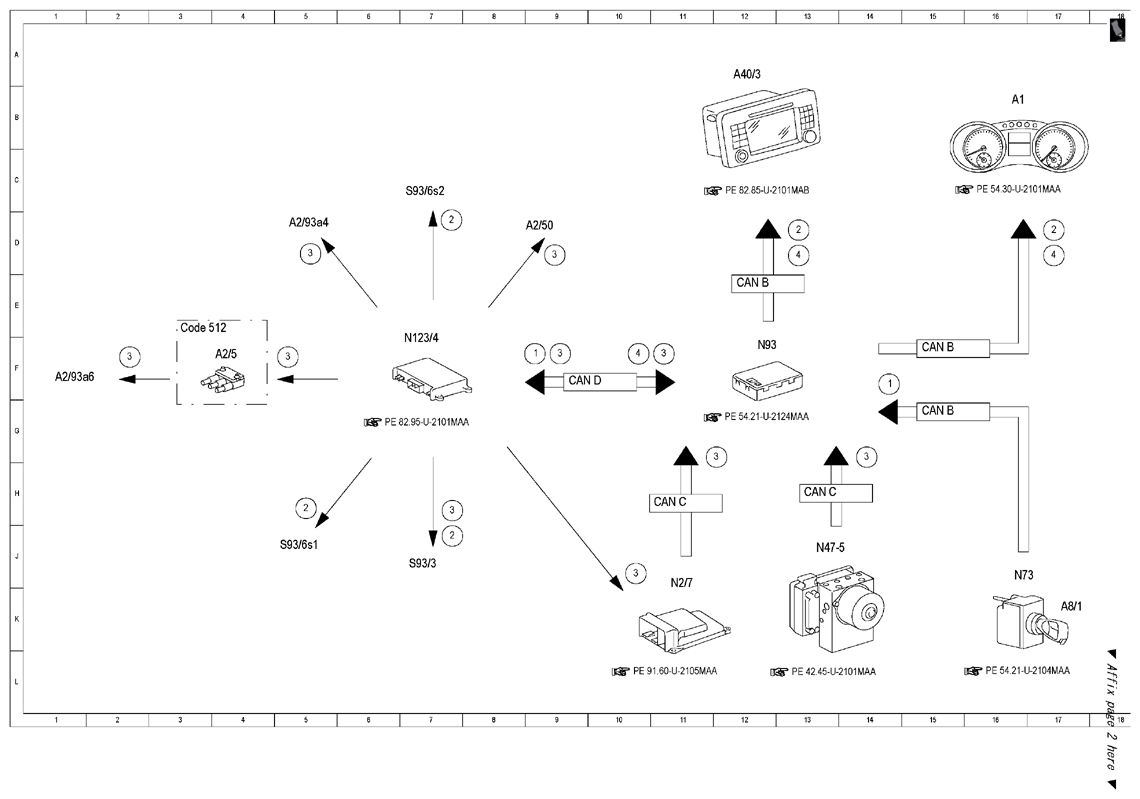

| 1 |
Circuit 15R, status |
9 F |
| 1 |
Circuit 15R, status |
14 F |
| 2 |
Status indication, signal |
5 H |
| 2 |
Status indication, signal |
7 D |
| 2 |
Status indication, signal |
7 J |
| 2 |
Status indication, signal |
13 D |
| 2 |
Status indication, signal |
17 D |
| 3 |
Check signal, signal |
2 F |
| 3 |
Check signal, signal |
5 F |
| 3 |
Check signal, signal |
5 D |
| 3 |
Check signal, signal |
7 H |
| 3 |
Check signal, signal |
9 D |
| 3 |
Check signal, signal |
9 F |
| 3 |
Check signal, signal |
10 J |
| 3 |
Check signal, signal |
11 F |
| 3 |
Check signal, signal |
11 H |
| 3 |
Check signal, signal |
14 H |
| 4 |
Audio unit display, message |
10 F |
| 4 |
Audio unit display, message |
13 D |
| 4 |
Audio unit display, message |
17 D |
| A1 |
Instrument cluster |
16 B |
| A2/5 |
GPS antenna splitter |
4 F |
| A2/50 |
TELE AID spare antenna |
9 D |
| A2/93a4 |
TELE AID antenna |
5 D |
| A2/93a6 |
GPS antenna |
1 F |
| A40/3 |
COMAND operating, display and control module |
12 A |
| A8/1 |
Transmitter key |
17 K |
| CAN B |
Interior CAN |
12 E |
| CAN B |
Interior CAN |
15 G |
| CAN B |
Interior CAN |
15 F |
| CAN C |
Engine compartment CAN |
11 H |
| CAN C |
Engine compartment CAN |
13 H |
| CAN D |
Diagnostic CAN |
9 F |
| Code 512 |
COMAND APS with DVD changer |
3 F |
| N123/4 |
Emergency call system control unit |
7 F |
| N2/7 |
Restraint systems control module |
11 K |
| N47-5 |
ESP control module |
13 J |
| N73 |
EIS [EZS] control unit |
16 J |
| N93 |
Central gateway control module |
12 F |
| S93/3 |
SOS push-button switch |
7 J |
| S93/6s1 |
MB-Info button |
5 J |
| S93/6s2 |
Telediagnosis button |
7 C |
