| 1 |
Volume, signal |
12 F |
| 1 |
Volume, signal |
16 E |
| 1 |
Volume, signal |
17 B |
| 2 |
Multifunction steering wheel button group, signal |
12 F |
| 2 |
Multifunction steering wheel button group, signal |
16 D |
| 2 |
Multifunction steering wheel button group, signal |
17 B |
| 3 |
Audio, signal |
4 H |
| 3 |
Audio, signal |
4 E |
| 3 |
Audio, signal |
4 B |
| 3 |
Audio, signal |
6 E |
| 3 |
Audio, signal |
10 H |
| 4 |
GPS, signal |
9 D |
| 5 |
Wheel speed, signal |
12 G |
| 5 |
Wheel speed, signal |
15 H |
| 5 |
Wheel speed, signal |
20 J |
| 6 |
Direction of travel, signal |
12 G |
| 6 |
Direction of travel, signal |
15 H |
| 7 |
FM, signal |
10 D |
| 8 |
Instrument cluster display, signal |
14 F |

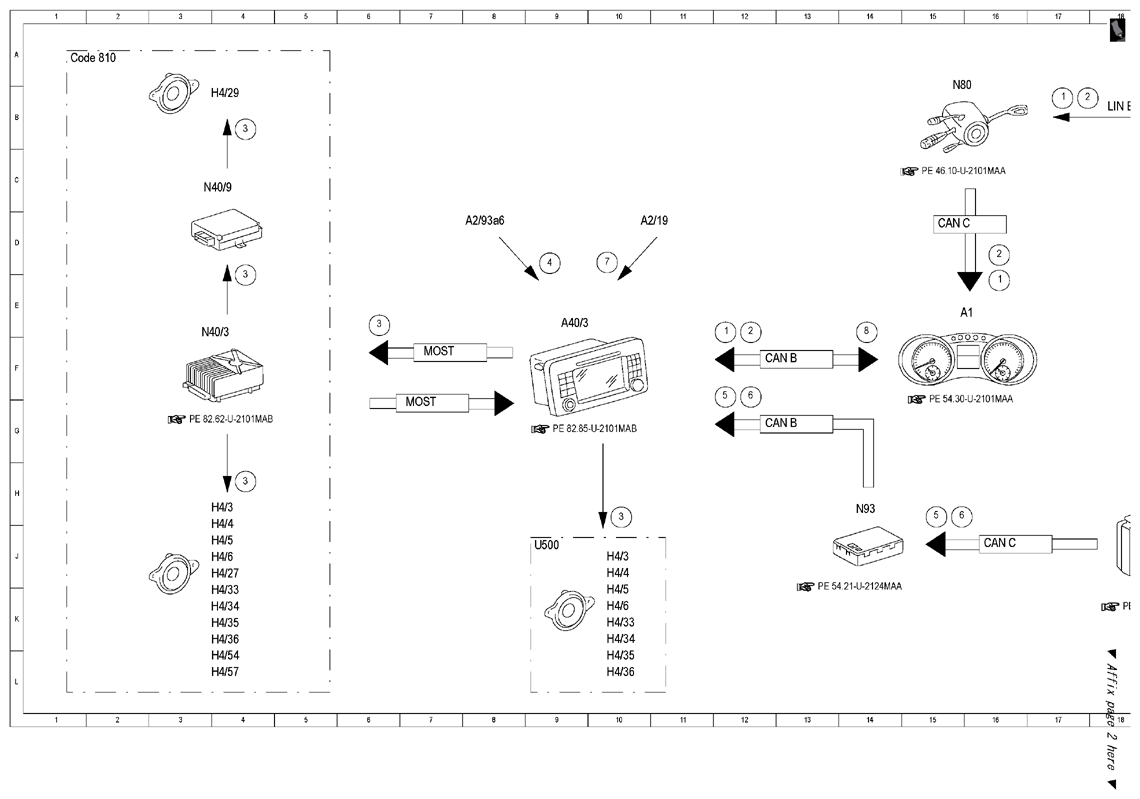

| A1 |
Instrument cluster |
15 E |
| A2/19 |
FM rear window antenna amplifier |
10 D |
| A2/93a6 |
GPS antenna |
8 D |
| A40/3 |
COMAND operating, display and control module |
9 E |
| CAN B |
Interior CAN |
12 G |
| CAN B |
Interior CAN |
12 F |
| CAN C |
Engine compartment CAN |
15 D |
| CAN C |
Engine compartment CAN |
16 J |
| Code 810 |
Sound system |
1 A |
| H4/27 |
Center cockpit speaker (Centerfill) |
3 J |
| H4/29 |
Subwoofer loudspeaker |
3 B |
| H4/3 |
Left rear door speaker |
3 H |
| H4/3 |
Left rear door speaker |
10 J |
| H4/33 |
Left front door tweeter |
3 K |
| H4/33 |
Left front door tweeter |
10 K |
| H4/34 |
Right front door tweeter |
3 K |
| H4/34 |
Right front door tweeter |
10 K |
| H4/35 |
Left rear door tweeter |
3 K |
| H4/35 |
Left rear door tweeter |
10 L |
| H4/36 |
Right rear door tweeter |
3 K |
| H4/36 |
Right rear door tweeter |
10 L |
| H4/4 |
Right rear door speaker |
3 J |
| H4/4 |
Right rear door speaker |
10 J |
| H4/5 |
Left front door speaker |
3 J |
| H4/5 |
Left front door speaker |
10 K |
| H4/54 |
Left rear surround loudspeaker |
3 L |
| H4/57 |
Right rear surround loudspeaker |
3 L |
| H4/6 |
Right front door speaker |
3 J |
| H4/6 |
Right front door speaker |
10 K |

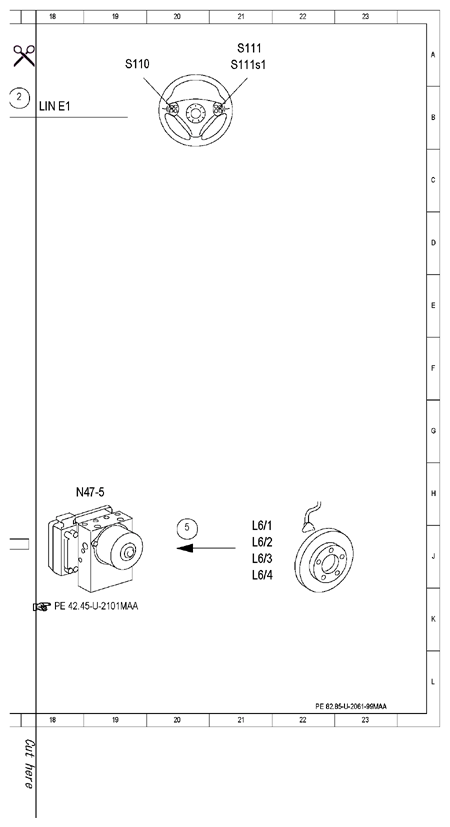

| L6/1 |
Left front wheel speed sensor |
21 J |
| L6/2 |
Right front wheel speed sensor |
21 J |
| L6/3 |
Left rear wheel speed sensor |
21 J |
| L6/4 |
Right rear wheel speed sensor |
21 J |
| LIN E1 |
Steering LIN |
18 B |
| MOST |
Media Oriented System Transport |
7 G |
| MOST |
Media Oriented System Transport |
7 F |
| N40/3 |
Amplifier for Sound System |
3 F |
| N40/9 |
Subwoofer amplifier |
3 C |
| N47-5 |
ESP control module |
18 H |
| N80 |
Steering column module |
15 B |
| N93 |
Central gateway control module |
14 H |
| S110 |
Left multifunction steering wheel push-button group |
19 A |
| S111 |
Right multifunction steering wheel push-button group |
21 A |
| S111s1 |
Push-button + and -, setting of specific functions and volume control |
21 A |
| U500 |
Not valid for Sound System |
9 J |
