Electrical function schematic for rear entertainment disk applications - PE82.90-P-2051-97MAA

Code: Designation: Position:
1 Circuit 15, status 23G
1 Circuit 15, status 25G
1 Circuit 15, status 25D
2 Telematics CAN active, signal 23G
2 Telematics CAN active, signal 25G
3 Analog picture signal, signal 22F
3 Analog picture signal, signal 27F
4 Analog audio signal, signal 22E
4 Analog audio signal, signal 21J
4 Analog audio signal, signal 27E
4 Analog audio signal, signal 26J
4 Analog audio signal, signal 16B
5 Infrared, signal 23J
5 Infrared, signal 28J
5 Infrared, signal 20F
5 Infrared, signal 28F
6 Sound system amplifier, actuation 15E
7 Audio, signal 14H
7 Audio, signal 12F
7 Audio, signal 10E
7 Audio, signal 15D
8 Multifunction steering wheel button group, signal 4C
8 Multifunction steering wheel button group, signal 7B
8 Multifunction steering wheel button group, signal 12B
A1 Instrument cluster 8B
A40/3 COMAND operating, display and control unit 14B
A40/4 DVD player 24D
A40/5 Left rear display 21F
A40/6 Right rear display 26F
A8/1 Transmitter key 25A
CAN A Telematics CAN 23G
CAN B Interior CAN 10B
CAN B Interior CAN 24C
CAN C Engine compartment CAN 5B
Code 512 COMAND APS with DVD changer 12A
Code 528 HIGH Class USA 12A
Code 810 Sound system 11E
H4/27 Center cockpit speaker (centerfill) 14J
H4/29 Subwoofer 11J
H4/3 Left rear door speaker 14H
H4/3 Left rear door speaker 9F
H4/33 Left front door tweeter 14K
H4/33 Left front door tweeter 9G
H4/34 Right front door tweeter 14K
H4/34 Right front door tweeter 9G
H4/35 Left rear door tweeter 14K
H4/35 Left rear door tweeter 9G
H4/36 Right rear door tweeter 14K
H4/36 Right rear door tweeter 9H
H4/4 Right rear door speaker 14J
H4/4 Right rear door speaker 9F
H4/5 Left front door speaker 14J
H4/5 Left front door speaker 9F
H4/54 Left rear surround speaker 14L
H4/57 Right rear surround speaker 14L
H4/6 Right front door speaker 14J
H4/6 Right front door speaker 9G
LIN E1 Steering LIN 3D
MOST Media Oriented System Transport 13D
MOST Media Oriented System Transport 15D
N40/3 Amplifier for sound system 14F
N40/9 Subwoofer amplifier 11F
N73 EIS [EZS] control unit 25A
N80 Steering column module 3B
S110 Left multifunction steering wheel button group 2E
S111 Right multifunction steering wheel button group 4E
U500 Not valid for Sound System 8F

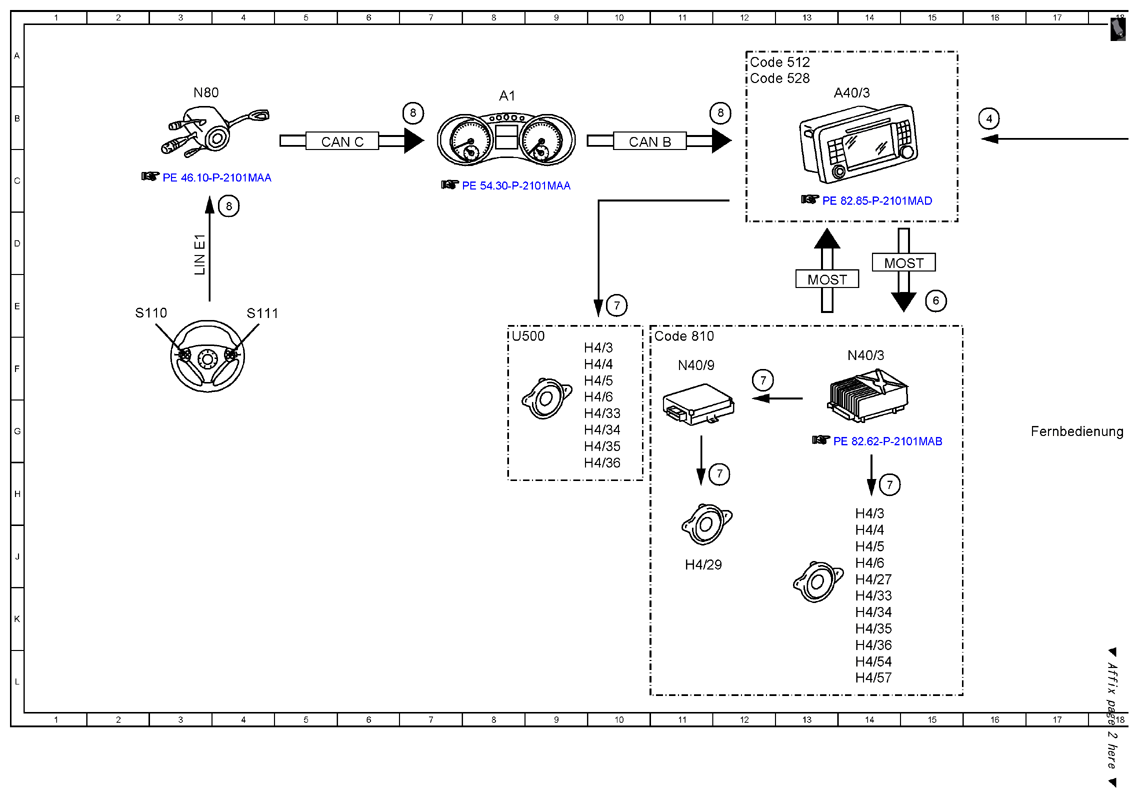

Fig 1: Rear Entertainment Disk Applications Electrical Function Schematic (1 Of 2)
G10118775Courtesy of MERCEDES-BENZ USA

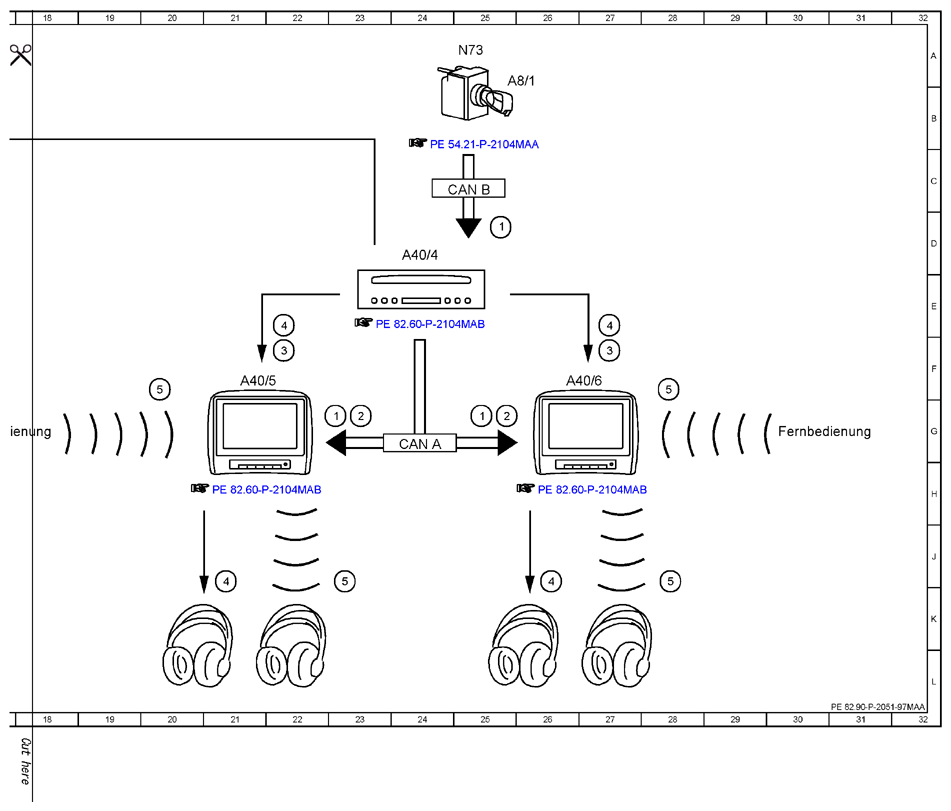

Fig 2: Rear Entertainment Disk Applications Electrical Function Schematic (2 Of 2)
G10118776Courtesy of MERCEDES-BENZ USA
