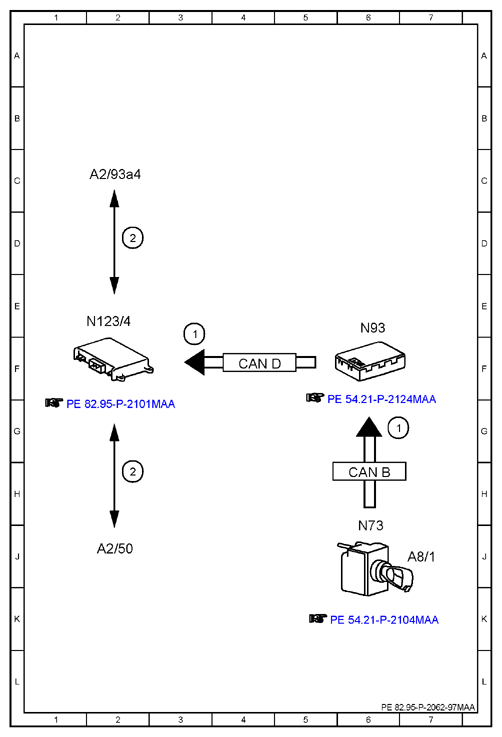

Electrical function diagram for selection of telephone antenna, function - PE82.95-P-2062-97MAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 3F |
| 1 | Circuit 15R, status | 6G |
| 2 | Status indication, signal | 2H |
| 2 | Status indication, signal | 2D |
| A2/50 | TELE AID backup antenna | 2J |
| A2/93a4 | TELE AID antenna | 2C |
| A8/1 | Transmitter key | 7J |
| CAN B | Interior CAN | 6H |
| CAN D | Diagnostic CAN | 4F |
| N123/4 | Emergency call system control unit | 2E |
| N73 | EIS [EZS] control unit | 6J |
| N93 | Central gateway control unit | 6E |
