| CAN B |
Interior CAN |
15 K |
| F4 |
Load compartment fuse and relay box |
3 L |
| F4f58 |
Fuse 58 |
2 L |
| N123/4 |

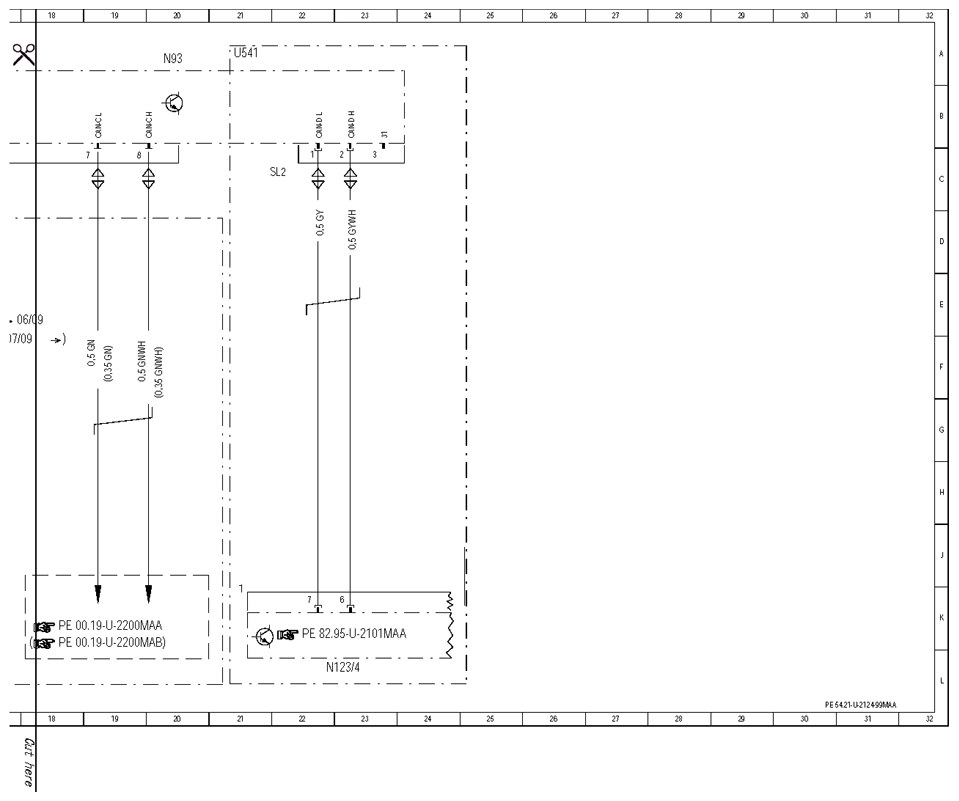

Emergency call system control unit |
22 L |
| N93 |

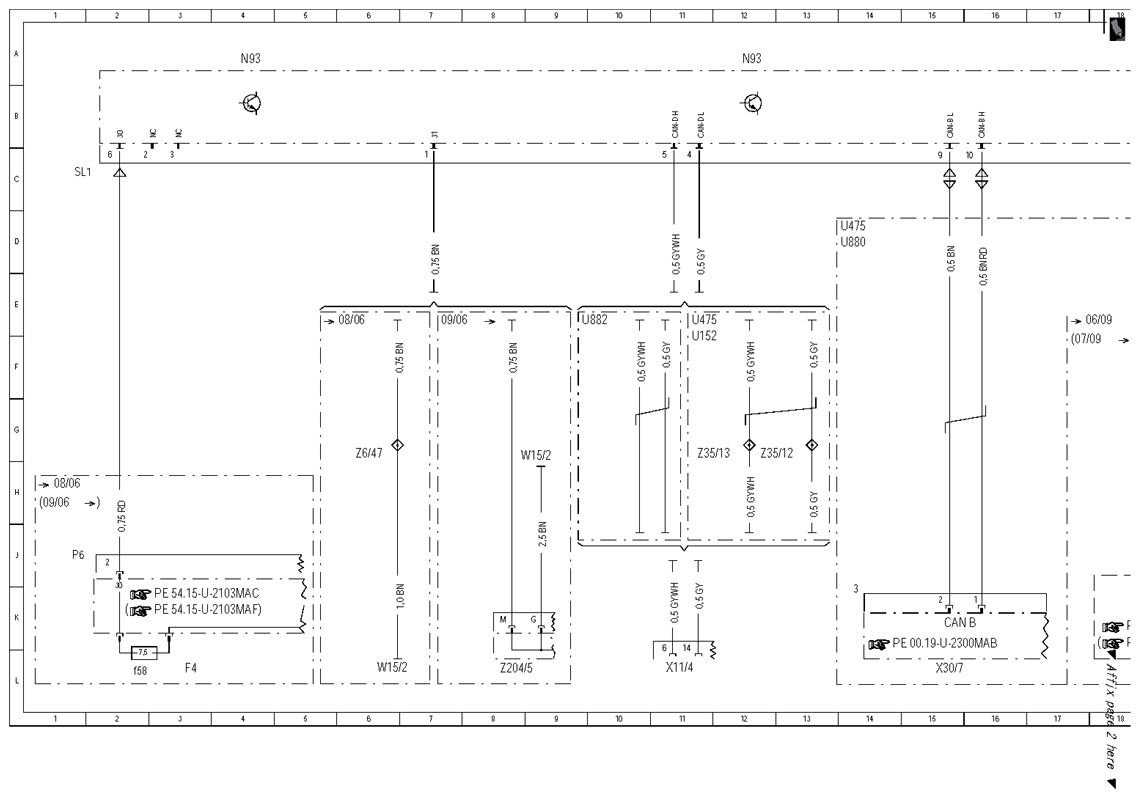

Central gateway control unit |
4 A |
| N93 |
Central gateway control unit |
12 A |
| N93 |
Central gateway control unit |
20 A |
| U152 |
Valid for engine 156 |
11 F |
| U475 |
Valid for M 272 |
11 E |
| U475 |
Valid for M 272 |
14 D |
| U541 |
Valid for TELE AID emergency call system |
21 A |
| U880 |
Valid for engine 642 |
14 D |
| U882 |
Valid for engine 629 |
9 E |
| W15/2 |
Ground (left footwell) |
6 L |
| W15/2 |
Ground (left footwell) |
6 L |
| W15/2 |
Ground (left footwell) |
8 H |
| X11/4 |
Data link connector |
11 L |
| X30/7 |
Voltage distributor (CAN) connector |
15 L |
| Z204/5 |
Circuit 31 left footwell voltage distributor connector (1) |
8 L |
| Z35/12 |
CAN D low connector sleeve |
12 H |
| Z35/13 |
CAN D high connector sleeve |
11 H |
| Z6/47 |
Ground (W15/2) connector sleeve |
6 H |
