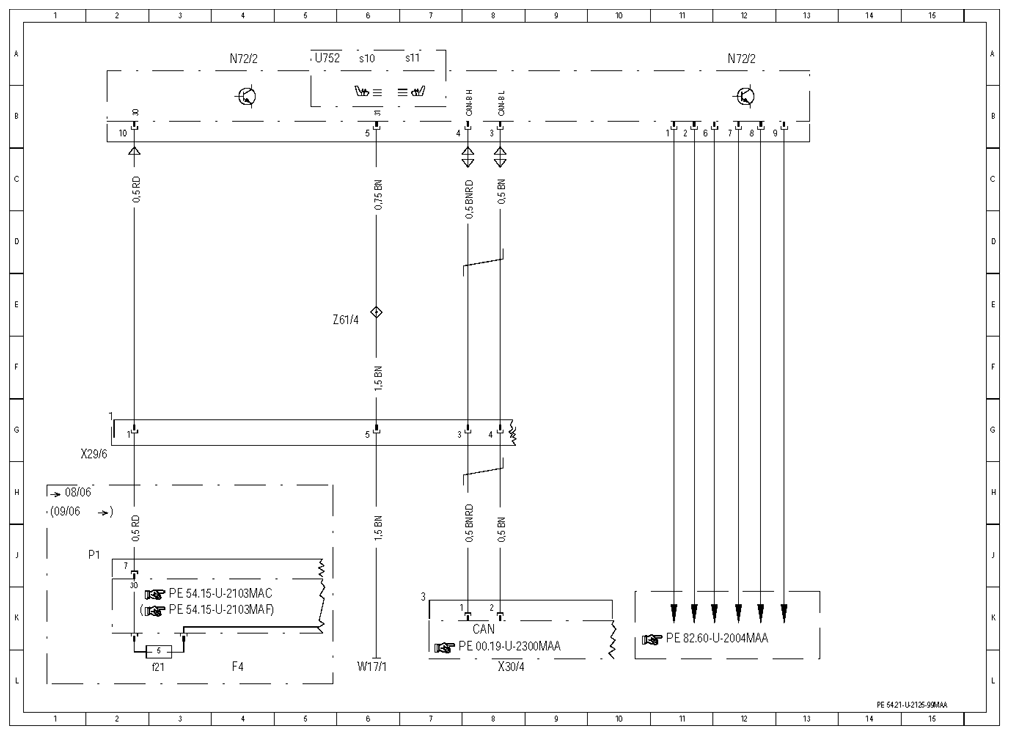

Wiring diagram for rear control panel control module - PE54.21-U-2125-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| F4 | Load compartment fuse and relay box | 4 L |
| F4f21 | Fuse 21 | 2 L |
| N72/2 | RCP [HBF] control unit | 4 A |
| N72/2 | RCP [HBF] control unit | 12 A |
| N72/2s10 | Left HS [SIH] switch, 2nd seat row | 6 A |
| N72/2s11 | Right HS [SIH] switch, 2nd seat row | 6 A |
| U752 | Valid for rear seat heater | 5 A |
| W17/1 | Ground (left rear seat) | 6 L |
| X29/6 | Center console intermediate connector | 1 H |
| X30/4 | Right voltage distributor (CAN) connector | 8 L |
| Z61/4 | Front center console circuit 31 connector sleeve | 5 E |
