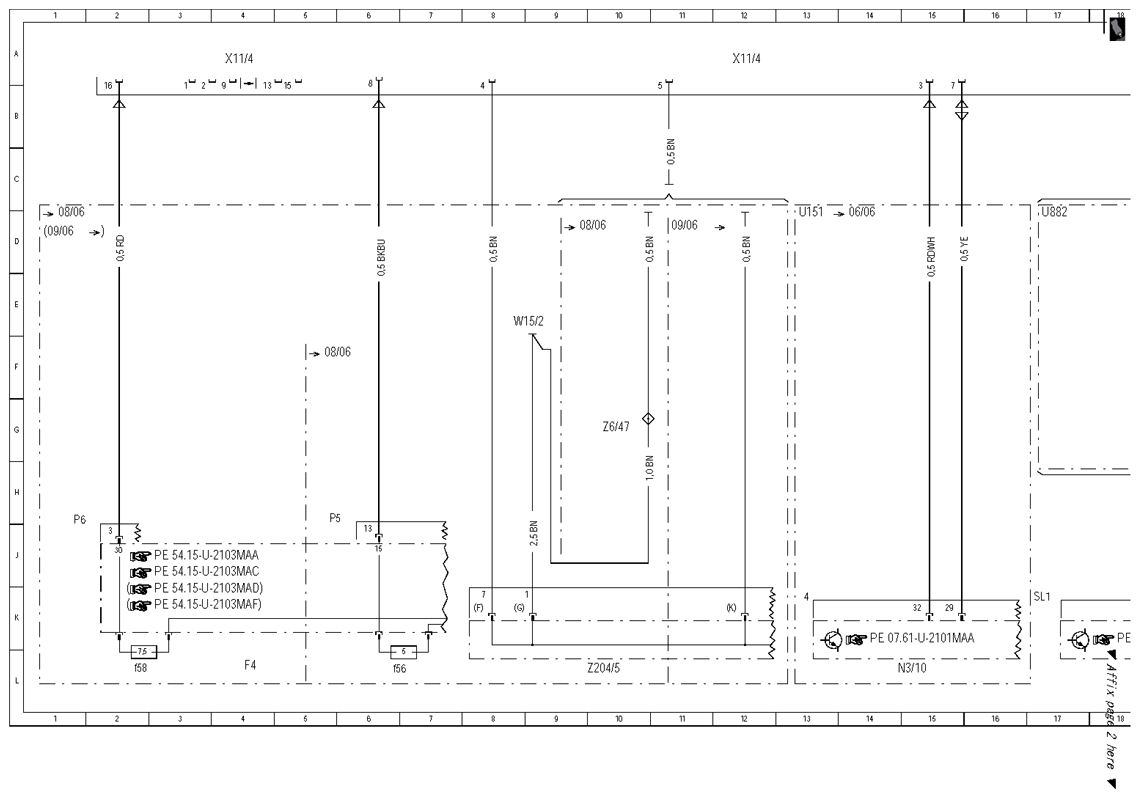

| F4 |
Load compartment fuse and relay box |
4 L |
| F4f56 |
Fuse 56 |
6 L |
| F4f58 |
Fuse 58 |
2 L |

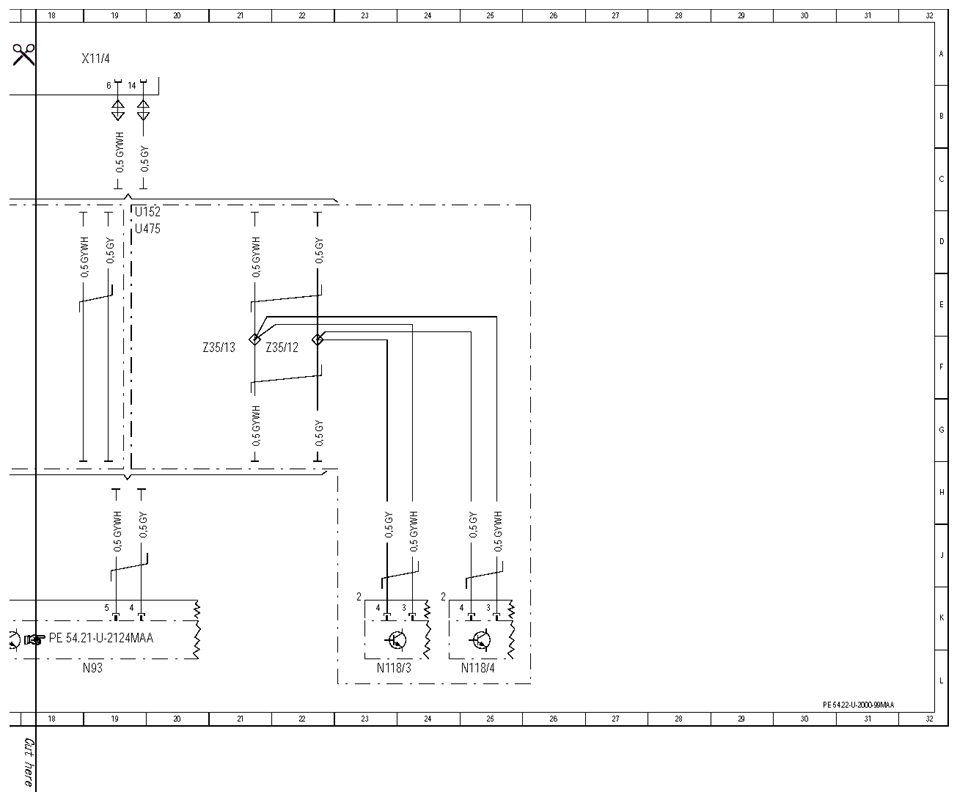

| N118/3 |
Left fuel pump control unit |
23 L |
| N118/4 |
Right fuel pump control unit |
25 L |
| N3/10 |
ME-SFI [ME] control unit |
14 L |
| N93 |
Central gateway control unit |
18 L |
| U151 |
Valid for engine 113 |
13 D |
| U152 |
Valid for engine 156 |
19 D |
| U475 |
Valid for M 272 |
19 D |
| U882 |
Valid for engine 629 |
17 D |
| W15/2 |
Ground (left footwell) |
8 E |
| X11/4 |
Data link connector |
4 A |
| X11/4 |
Data link connector |
12 A |
| X11/4 |
Data link connector |
18 A |
| Z204/5 |
Circuit 31 left footwell voltage distributor connector (1) |
9 L |
| Z35/12 |
CAN D low connector sleeve |
21 F |
| Z35/13 |
CAN D high connector sleeve |
20 F |
| Z6/47 |
Ground (W15/2) connector sleeve |
10 G |
