| 1 |
Audio/COMAND controller, request |
12D |
| 1 |
Audio/COMAND controller, request |
17E |
| 2 |
Audio/COMAND display, signal |
14C |
| 2 |
Audio/COMAND display, signal |
15F |
| 3 |
GPS, signal |
14H |
| 4 |
Wheel speed, signal |
12H |
| 4 |
Wheel speed, signal |
10K |
| 5 |
Voice output, signal |
9D |
| 6 |
Multifunction steering wheel button group, signal |
5F |
| 6 |
Multifunction steering wheel button group, signal |
3C |
| 6 |
Multifunction steering wheel button group, signal |
10F |
| 6 |
Multifunction steering wheel button group, signal |
2E |
| 7 |
Traffic data, signal |
14H |
| 8 |
Audio, signal |
17F |
| 8 |
Audio, signal |
19D |
| 8 |
Audio, signal |
15G |
| 9 |
Audio, actuation |
16H |
| A1 |
Instrument cluster |
7E |
| A2 |
Radio |
18E |
| A2/23 |
GPS antenna (retrofit) |
14J |
| A40/8 |
Audio/COMAND display |
13B |
| A40/9 |
Audio/COMAND control panel |
11B |
| CAN A |
Telematics CAN |
11D |
| CAN A |
Telematics CAN |
16F |
| CAN B |
Interior CAN |
9F |
| CAN B |
Interior CAN |
11H |
| CAN E |
Chassis CAN |
4F |
| CAN E |
Chassis CAN |
9K |

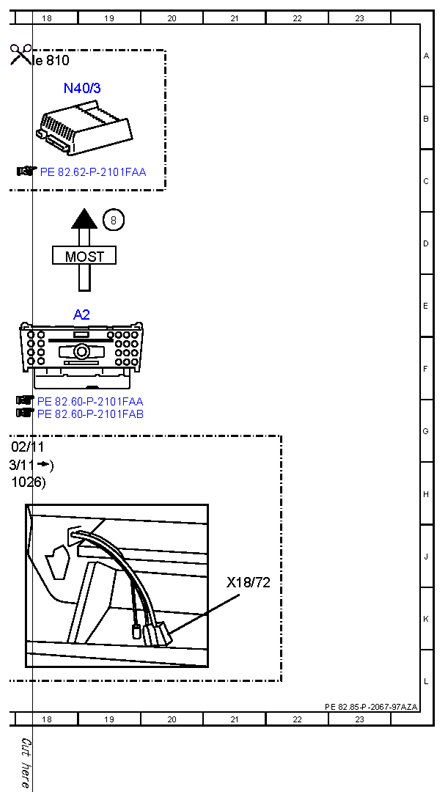

| Code 810 |
Sound system |
17A |
| H4/27 |
Center instrument panel speaker |
8C |
| LIN E1 |
Steering LIN |
2D |
| LVDS |
Low voltage differential signal |
14D |
| LVDS |
Low voltage differential signal |
16G |
| MOST |
Media Oriented System Transport |
18D |

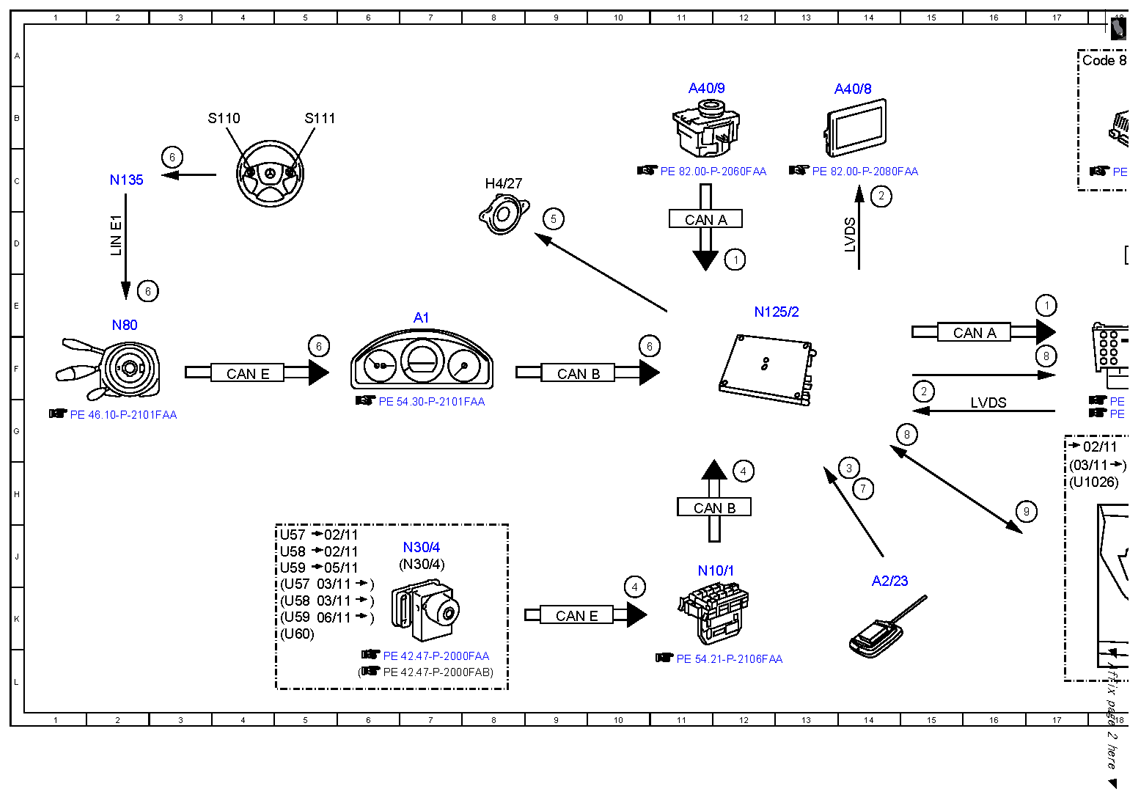

| N10/1 |
Front SAM control unit with fuse and relay module |
11J |
| N125/2 |
Navigation 20 control unit (retrofit) |
12E |
| N135 |
Steering wheel electronics |
2C |
| N30/4 |
Electronic Stability Program control unit |
7J |
| N30/4 |
Electronic Stability Program control unit |
7J |
| N40/3 |
Sound system amplifier control unit |
18B |
| N80 |
Steering column module control unit |
2E |
| S110 |
Left multifunction steering wheel button group |
3B |
| S111 |
Right multifunction steering wheel button group |
5B |
| U1026 |
Not valid for media interface |
17H |
| U57 |
Valid for model 204.2 |
5K |
| U57 |
Valid for model 204.2 |
5J |
| U58 |
Valid for model 204.0 |
5K |
| U58 |
Valid for model 204.0 |
5J |
| U59 |
Valid for model 204.9 |
5K |
| U59 |
Valid for model 204.9 |
5J |
| U60 |
Valid for model 204.3 |
5K |
| X18/72 |
Navigation 20 electrical connector (retrofit) |
21K |
