Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97FAA

Code: Designation: Position:
1 Multifunction steering wheel button group, signal 2A
1 Multifunction steering wheel button group, signal 4A
1 Multifunction steering wheel button group, signal 11E
1 Multifunction steering wheel button group, signal 9B
10 Control data communication 7D
10 Control data communication 10E
11 Voice input, signal 12E
2 Switch-on request, signal 7F
3 Audio/COMAND controller, request 12F
4 TV antennas, signal 5K
4 TV antennas, signal 5J
5 TV reception (digital) signal 5D
5 TV reception (digital) signal 5E
6 Transfer of video data (Y/C line) signal 9E
7 Transfer of video data (low voltage differential signaling line) signal 7G
8 TV, signal 10H
9 Audio, signal 10J
9 Audio, signal 10E
A1 Instrument cluster 10A
A40/3 COMAND control unit 10F
A40/8 Audio/COMAND display 6F
A40/9 Audio/COMAND control panel 14F
A67b1 Hands-free system microphone 12C
A90/3 TV digital tuner 6D
A94/1 TV 1 antenna amplifier 1F
A94/2 TV 2 antenna amplifier 2G
A94/3 TV 3 antenna amplifier 3H
CAN A Telematics CAN 8F
CAN A Telematics CAN 13G
CAN B Interior CAN 10D
CAN E Chassis CAN 8B
LIN E1 Steering LIN 4B
LVDS Low voltage differential signal 8G
MOST Media Oriented System Transport 8D
N135 Steering wheel electronics 3B
N143 TV tuner control unit 6J
N80 Steering column module control unit 6A
S110 Left multifunction steering wheel button group 1D
S111 Right multifunction steering wheel button group 2D

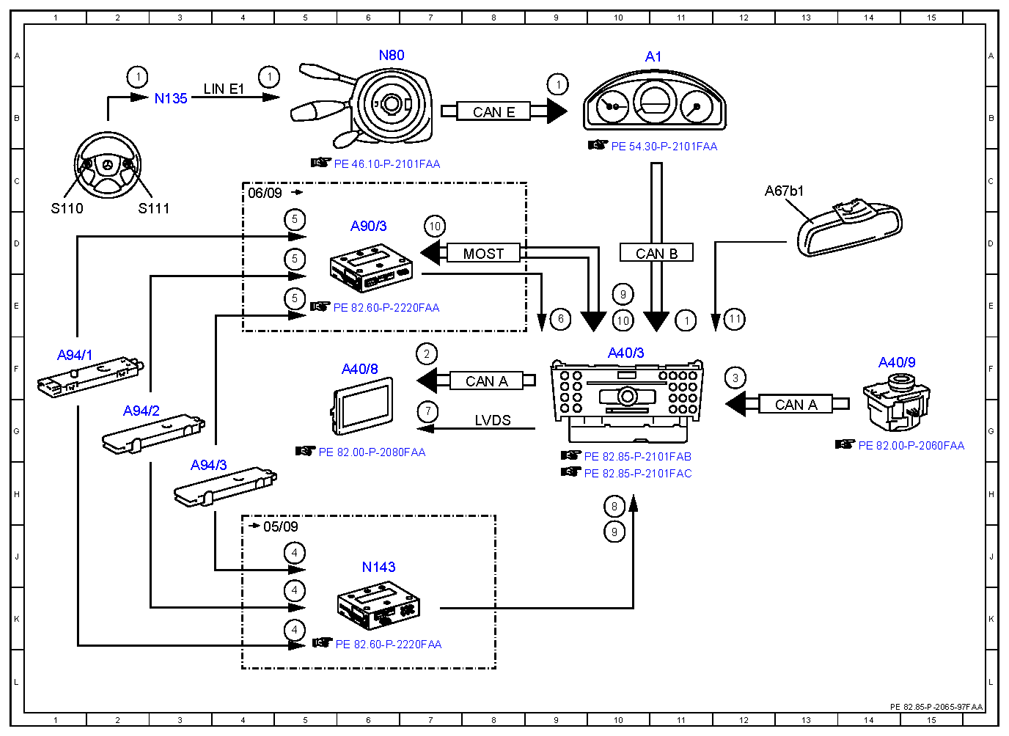

Fig 1: TV Mode Electrical Function Diagram
