Electrical function diagram for navigation mode (APS), function - PE82.61-P-2054-97FAA

Code: Designation: Position:
1 Switch-on request, signal 17C
10 Direction of travel, signal 13F
11 AM/FM antenna, signal 13G
11 AM/FM antenna, signal 17H
11 AM/FM antenna, signal 21K
12 FM antenna, signal 14H
12 FM antenna, signal 13E
2 Audio/COMAND display, signal 18C
3 Multifunction steering wheel button group, signal 4K
3 Multifunction steering wheel button group, signal 1K
3 Multifunction steering wheel button group, signal 14K
3 Multifunction steering wheel button group, signal 16H
4 Audio/COMAND controller, request 14D
5 Voice input, signal 18H
6 GPS, signal 19E
7 Wheel speed, signal 7E
7 Wheel speed, signal 13F
8 Steering angle sensor, signal 4L
8 Steering angle sensor, signal 7H
9 Audio, signal 20F
A1 Instrument cluster 16K
A2/18 FM, AM and CL [ZV] antenna amplifier 11G
A2/19 Rear window antenna FM antenna amplifier 11J
A2/19 Rear window antenna FM antenna amplifier 11E
A2/51 Rear spoiler antenna 23K
A2/56 Radio with auto pilot system 16F
A2/71 Rear window antenna amplifier 1 19K
A28/11 Multifunction antenna 20D
A40/8 Audio/COMAND display 16A
A40/9 Audio/COMAND control panel 14A
A67b1 Hands-free system microphone 21H
A94/1 TV 1 antenna amplifier 11C
CAN A Telematics CAN 16D
CAN A Telematics CAN 14D
CAN B Interior CAN 11F
CAN B Interior CAN 16J
CAN E Chassis CAN 11L
CAN E Chassis CAN 6H
CAN E Chassis CAN 6D
Code 511 Audio 50 APS incl. DVD changer 21H
Code 537 Digital radio 10B
Code 810 Sound system 21E
LIN E1 Steering LIN 3K
LVDS Low voltage differential signal 18D
MOST Media Oriented System Transport 19F
N10/1 Front SAM control unit with fuse and relay module 6F
N135 Steering wheel electronics 2K
N30/4 Electronic Stability Program control unit 6B
N30/4 Electronic Stability Program control unit 6A
N40/3 Sound system amplifier control unit 22F
N49 Steering angle sensor 3L
N80 Steering column module control unit 6K
S110 Left multifunction steering wheel button group 1G
S111 Right multifunction steering wheel button group 2G
U389 Valid without digital radio 10E
U57 Valid for model 204.2 10H
U57 Valid for model 204.2 4A
U57 Valid for model 204.2 18K
U58 Valid for model 204.0 10J
U58 Valid for model 204.0 10G
U58 Valid for model 204.0 4A
U59 Valid for model 204.9 4B
U59 Valid for model 204.9 4B
U59 Valid for model 204.9 10D
U59 Valid for model 204.9 10B
U59 Valid for model 204.9 18K
U59 Valid for model 204.9 21K

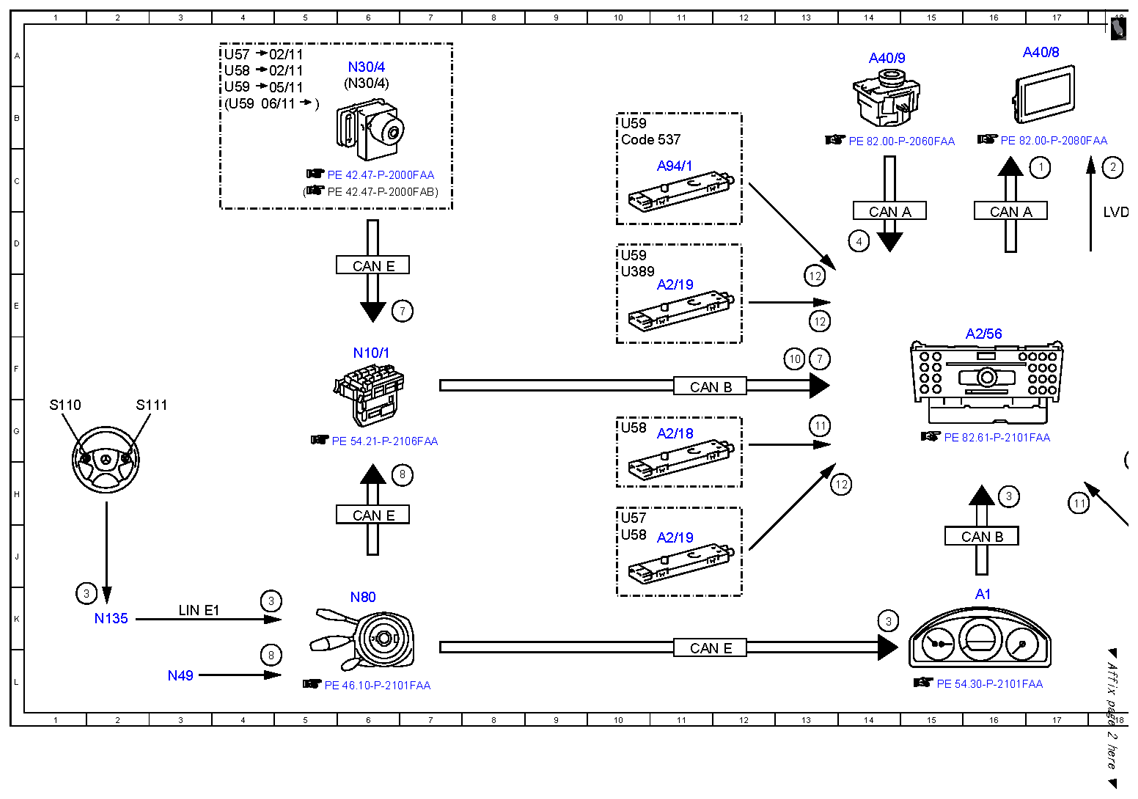

Fig 1: Navigation Mode Electrical Function Diagram (1 Of 2)
G10080839Courtesy of MERCEDES-BENZ USA

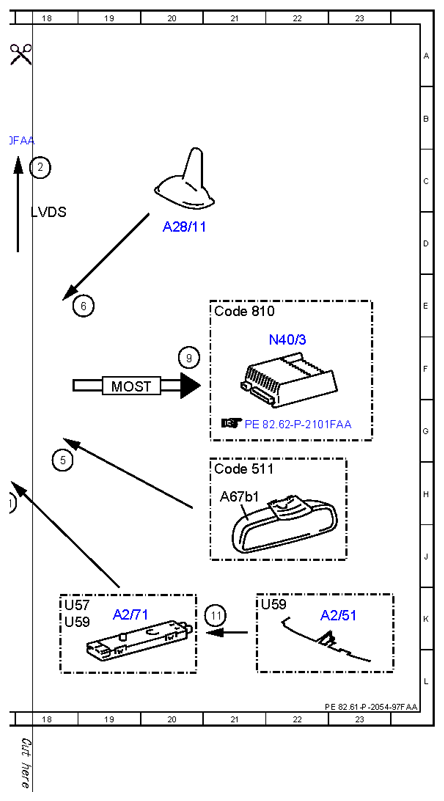

Fig 2: Navigation Mode Electrical Function Diagram (2 Of 2)
G10080840Courtesy of MERCEDES-BENZ USA
