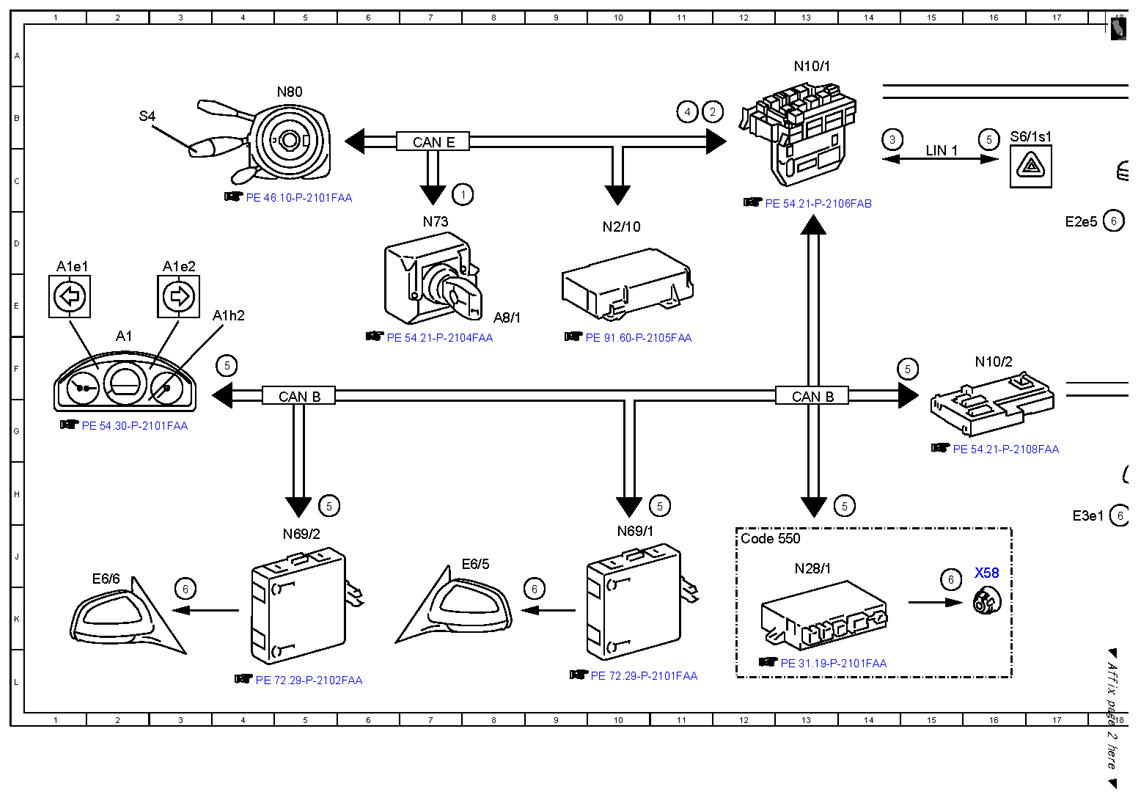

| 1 |
Circuit 15, status |
7C |
| 2 |
Turn signaling, request |
11B |
| 3 |
Hazard warning flasher, request |
14B |
| 4 |
Crash flashing, request |
11B |
| 5 |
Flasher frequency, signal |
5H |
| 5 |
Flasher frequency, signal |
11H |
| 5 |
Flasher frequency, signal |
4F |
| 5 |
Flasher frequency, signal |
15F |
| 5 |
Flasher frequency, signal |
14H |
| 5 |
Flasher frequency, signal |
16B |
| 6 |
Turn signal lamp, actuation |
3K |
| 6 |
Turn signal lamp, actuation |
9K |
| 6 |
Turn signal lamp, actuation |
15J |
| 6 |
Turn signal lamp, actuation |
18H |
| 6 |
Turn signal lamp, actuation |
22H |
| 6 |
Turn signal lamp, actuation |
18D |
| 6 |
Turn signal lamp, actuation |
22D |
| A1 |
Instrument cluster |
2F |
| A1e1 |
Left turn signal indicator light |
1D |
| A1e2 |
Right turn signal indicator light |
3D |
| A1h2 |
Turn signal light function check, acoustic |
4E |
| A8/1 |
Transmitter key |
8E |
| CAN B |
Interior CAN |
|
| CAN B |
Interior CAN |
|
| CAN E |
Chassis CAN |
|
| Code 550 |
Trailer hitch |
|

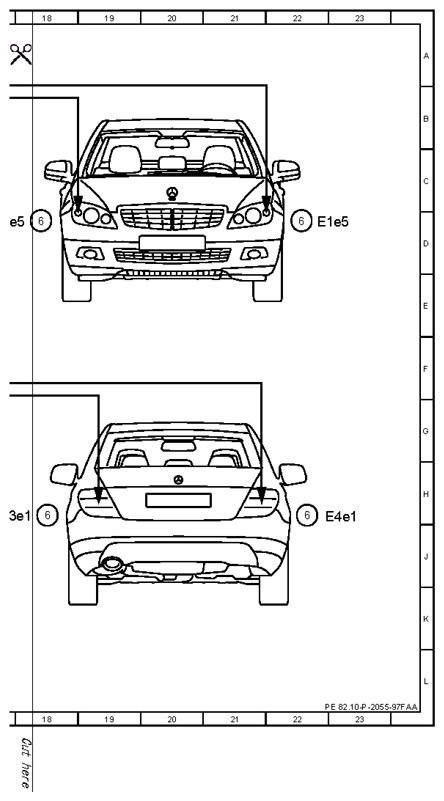

| E1e5 |
Left front turn signal lamp |
22D |
| E2e5 |
Right front turn signal lamp |
17D |
| E3e1 |
Left rear turn signal lamp |
17H |
| E4e1 |
Right rear turn signal lamp |
23H |
| E6/5 |
Left outside mirror turn signal lamp |
7J |
| E6/6 |
Right outside mirror turn signal lamp |
2J |
| LIN 1 |
Instrument panel LIN |
|
| N10/1 |
Front SAM control unit with fuse and relay module |
13A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
16F |
| N2/10 |
Supplemental restraint system control unit |
10D |
| N28/1 |
Trailer recognition control unit |
13J |
| N69/1 |
Left front door control unit |
10J |
| N69/2 |
Right front door control unit |
5J |
| N73 |
Electronic ignition switch control unit |
7D |
| N80 |
Steering column module control unit |
5B |
| S4 |
Combination switch |
2B |
| S6/1s1 |
Hazard warning flasher switch |
16B |
| X58 |
Trailer socket |
16J |
