Electrical function schematic for 360° camera - PE54.65-P-2060-97FAA

Code: Designation: Position:
1 Circuit 15, status 24H
1 Circuit 15, status 12F
10 Wheel speed, signal 12G
10 Wheel speed, signal 6C
10 Wheel speed, signal 23H
10 Wheel speed, signal 8K
11 Wheel rotation direction, signal 22H
11 Wheel rotation direction, signal 7C
11 Wheel rotation direction, signal 11G
12 Vehicle speed, signal 12J
12 Vehicle speed, signal 22H
13 Parking system, status 13J
13 Parking system, status 21H
14 Steering angle sensor, signal 14J
14 Steering angle sensor, signal 18K
14 Steering angle sensor, signal 21H
15 Door rotary tumbler switch, status 12H
15 Door rotary tumbler switch, status 14F
15 Door rotary tumbler switch, status 21C
15 Door rotary tumbler switch, status 4J
15 Door rotary tumbler switch, status 21H
16 Tailgate rotary tumbler switch, status 3H
16 Tailgate rotary tumbler switch, status 11H
16 Tailgate rotary tumbler switch, status 20H
17 Automatic power folding mirrors, status 15F
17 Automatic power folding mirrors, status 20H
2 Audio/COMAND controller, request 24H
2 Audio/COMAND controller, request 25C
2 Audio/COMAND controller, request 14G
3 Backup lamp switch, status 12G
4 Selector lever position, status 15D
4 Selector lever position, status 13F
5 Reverse gear, status 23H
6 Transfer of video data (low voltage differential signaling line) signal 29D
6 Transfer of video data (low voltage differential signaling line) signal 26K
6 Transfer of video data (low voltage differential signaling line) signal 26G
7 360° camera display, request 14H
7 360° camera display, request 24D
8 Composite Video Baseband Signal 26F
9 Display, actuation 29E
A1 Instrument cluster 9K
A40/3 COMAND control unit 25D
A40/8 Audio/COMAND display 30D
A40/9 Audio/COMAND control panel 29A
A85/1s1 Right front door rotary tumbler switch 23B
A85/3 Left rear door lock 7J
A85/3s1 Left rear door rotary tumbler switch 7J
A85/4 Right rear door lock 7K
A85/4s1 Right rear door rotary tumbler switch 7K
A85s1 Left front door rotary tumbler switch 23B
B84/10 Rear end 360° camera 28G
B84/7 Left outside mirror 360° camera 28J
B84/8 Right outside mirror 360° camera 28K
B84/9 Front end 360° camera 28F
CAN A Telematics CAN 28E
CAN A Telematics CAN 27B
CAN B Interior CAN 15H
CAN B Interior CAN 9J
CAN B Interior CAN 22F
CAN B Interior CAN 15G
CAN B Interior CAN 20F
CAN C Drive train CAN 15D
CAN E Chassis CAN 12E
CAN E Chassis CAN 12L
CAN E Chassis CAN 15K
CAN E Chassis CAN 14L
CAN E Chassis CAN 21L
CAN E Chassis CAN 2C
CAN E Chassis CAN 4L
CAN E Chassis CAN 1G
CAN E Chassis CAN 14E
CAN E Chassis CAN 9H
CAN G Front end CAN 18J
L6/1 Left front axle rpm sensor 8C
L6/2 Right front axle rpm sensor 8C
L6/3 Left rear axle rpm sensor 8C
L6/4 Right rear axle rpm sensor 8C
LVDS Low voltage differential signal 28D
LVDS Low voltage differential signal 27G
LVDS Low voltage differential signal 27K
M14/7 Tailgate central locking motor 3E
M14/7s1 Tailgate rotary tumbler switch 3E
N10/1 Front SAM control unit with fuse and relay module 13G
N10/2 Rear SAM control unit with fuse and relay module 3H
N148 360° camera control unit 25H
N15/5 Electronic selector lever module control unit 17D
N3/10 ME-SFI [ME] control unit 15A
N3/9 CDI control unit 12A
N30/4 Electronic Stability Program control unit 5B
N49 Steering angle sensor 20K
N62 Parking system control unit 22J
N69/1 Left front door control unit 20B
N69/2 Right front door control unit 20B
N73 Electronic ignition switch control unit 10D
N80 Steering column module control unit 18J
S16/2 Backup lamp switch 8E
U24 Valid for manual transmission 6E
U25 Valid for automatic transmission 16D
U74 Valid for diesel engines 11A
U75 Valid for gasoline engines 13A

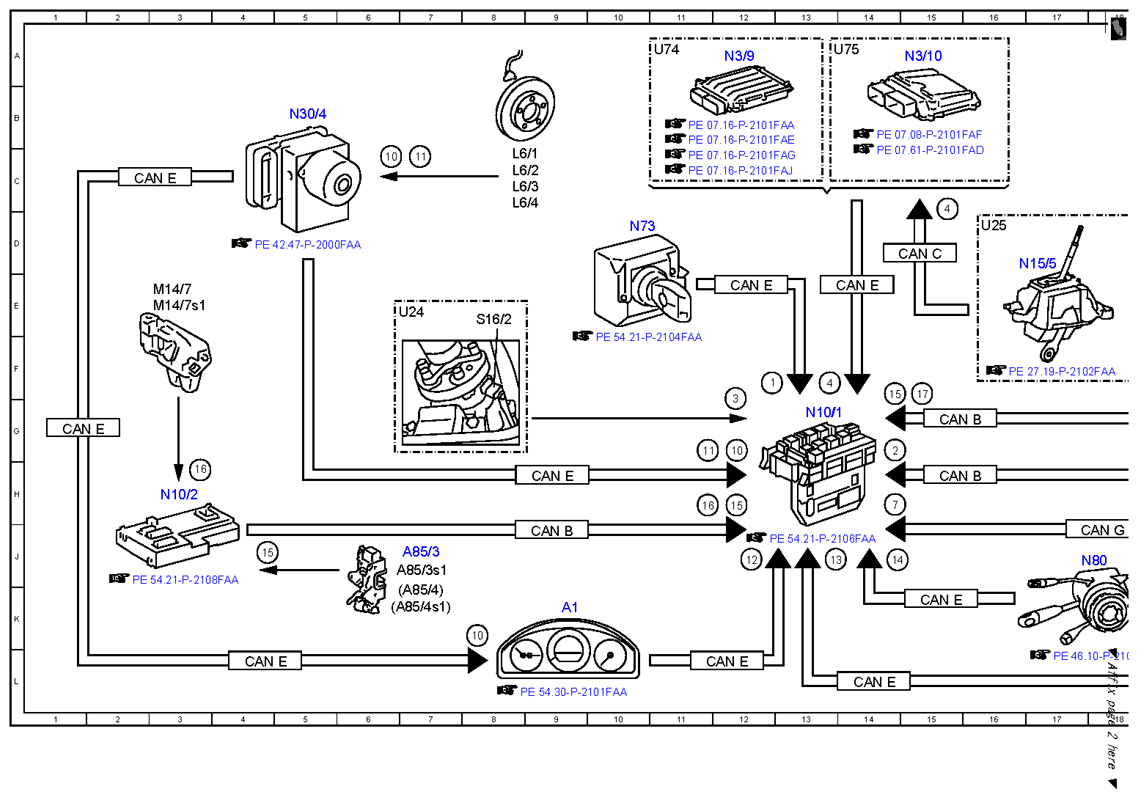

Fig 1: 360° Camera - Electrical Function Schematic Diagram (1 Of 2)
G10080590Courtesy of MERCEDES-BENZ USA

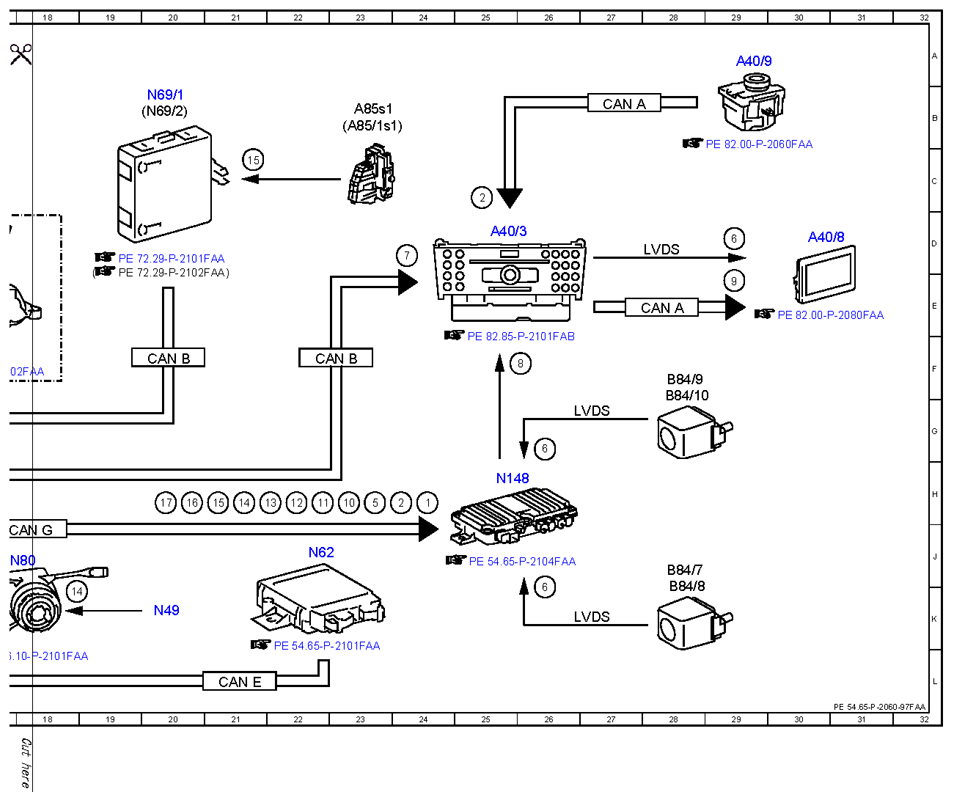

Fig 2: 360° Camera - Electrical Function Schematic Diagram (2 Of 2)
G10080591Courtesy of MERCEDES-BENZ USA
