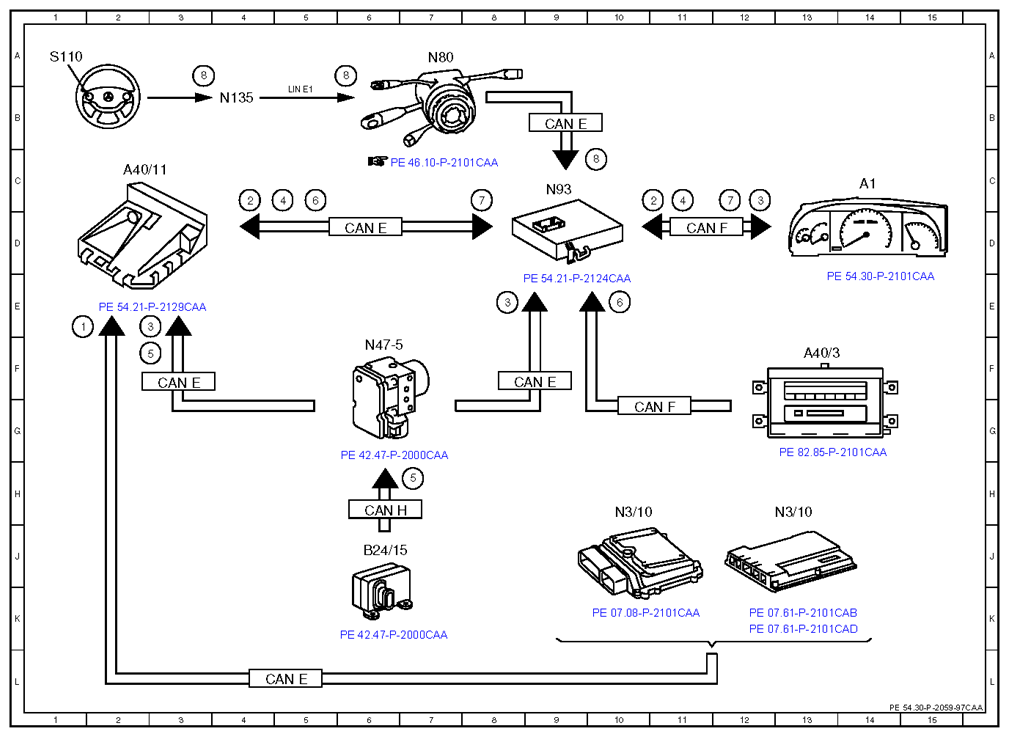

Electrical function schematic, Speed Limit Assist - PE54.30-P-2059-97CAA
MODEL 216.3 with CODE (513) Speed Limit Assist as of model year 2011 /YoM 10 model refinement package
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 61, status | 1E |
| 2 | Speed Limit Assist status | 11C |
| 2 | Speed Limit Assist status | 4C |
| 3 | Wheel speed, signal | 2E |
| 3 | Wheel speed, signal | 8E |
| 3 | Wheel speed, signal | 12C |
| 4 | Vehicle speed, signal | 5C |
| 4 | Vehicle speed, signal | 11C |
| 5 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 2F |
| 5 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 7H |
| 6 | Navigation data, signal | 10E |
| 6 | Navigation data, signal | 5C |
| 7 | Speed limit indication, request | 8C |
| 7 | Speed limit indication, request | 12C |
| 8 | Multifunction steering wheel button group, signal | 10C |
| 8 | Multifunction steering wheel button group, signal | 6A |
| 8 | Multifunction steering wheel button group, signal | 3A |
| A1 | Instrument cluster | 14C |
| A40/11 | Multifunction camera | 2C |
| A40/3 | COMAND control unit | 13F |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 6J |
| CAN E | Chassis CAN | 6D |
| CAN E | Chassis CAN | 3F |
| CAN E | Chassis CAN | 5L |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 9B |
| CAN F | Central CAN | 11D |
| CAN F | Central CAN | 10G |
| CAN H | Vehicle dynamics CAN | 6H |
| LIN E1 | Steering LIN | 5B |
| N135 | Steering wheel electronics | 4B |
| N3/10 | ME-SFI [ME] control unit | 10H |
| N3/10 | ME-SFI [ME] control unit | 13H |
| N47-5 | ESP control unit | 6F |
| N80 | Steering column module | 7A |
| N93 | Central gateway control unit | 9C |
| S110 | Left multifunction steering wheel button group | 1A |
