Remove/install paneling on tilting/sliding roof - AR77.20-P-0500SX
MODEL 221.0 with CODE (414) Power glass tilting/sliding roof
MODEL 221.1, 216.3
Shown on model 221
MODIFICATION NOTES
| 10.3.06 | Repair method completely modified | Steps 1 to 15 |
| Removing | |||

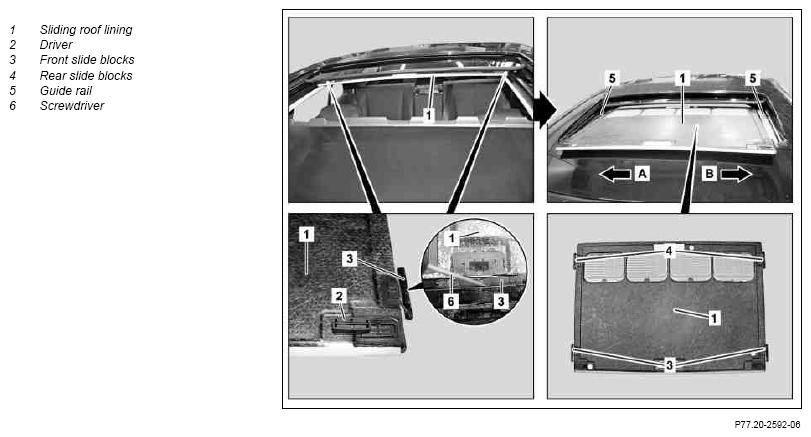

| 1 | Move tilting/sliding roof cover to tilt position | ||
| 2 | Remove driver (2) from sliding roof lining (1) in direction of vehicle center. | ||
| 3 | Completely open tilting/sliding roof cover | ||
| 4 | Lift sliding roof lining (1) at front in center and press toward right (arrow A), simultaneously unclip front slide blocks (3) from guide rail (5) using suitable screwdriver (6). | ||
| 5 | Pull sliding roof lining (1) to left (arrow) and loosen second front slide blocks (3) from guide rail (5) | ||
| 6 | Turn sliding roof lining (1) and loosen rear slide blocks (4) from guide rails (5). | ||
| 7 | Remove sliding roof lining (1) from roof cutout | ||
| Install | |||
| 8 | Insert sliding roof lining (1) into guide rail with opposite rear slide block (4), lift sliding roof lining (1) at rear in center and press second slide block (4) into guide rail (5) at rear. | ||
| 9 | Open sliding roof lining until front slide blocks (3) are located in the center in relation to the roof cutout. | ||
| 10 | Insert sliding roof lining (1) into guide rail with opposite front slide block (3), lift sliding sunroof lining (1) at front in center and press second sliding jaw (3) into guide rail (5) at front | ||
| 11.1 | Open and close sliding roof lining (1) three times. | When replacing sliding roof lining (1) or slide blocks (3, 4). | |
| 12 | Open sliding roof lining (1). | ||
| 13 | Move sliding/pop-up roof cover to pop-up position | ||
| 14 | Install driver (2) | ||
| 15 | Close tilting/sliding roof cover |
