Electrical function diagram for tire pressure monitor (TPM [RDK]) - PE40.15-P-2050-97FAB

Code:  Designation:  Position:
1 Circuit 15, status 9J
1 Circuit 15, status 9F
2 Multifunction steering wheel button group, signal 8E
2 Multifunction steering wheel button group, signal 9B
3 Activate tire pressure monitor, request 8J
4 Vehicle speed, signal 8J
5 Outside temperature, signal 8H
5 Outside temperature, signal 3E
5 Outside temperature, signal 6F
6 Variant coding, signal 6K
7 Tire pressure sensor, signal 9K
8 Tire pressure monitor, message 8G
A1 Instrument cluster 7E
A69/1 Left front tire pressure sensor 11K
A69/2 Right front tire pressure sensor 11L
A69/3 Left rear tire pressure sensor 11L
A69/4 Right rear tire pressure sensor 11L
A8/1 Transmitter key 14G
B14 Outside temperature sensor 2D
CANB Interior CAN 5F
CANB Interior CAN 10F
CANB Interior CAN 10J
CANB Interior CAN 4K
CANB Interior CAN 7H
CANE Chassis CAN 7D
LINE1 Steering LIN 10B
N10/1 Front SAM control unit with fuse and relay module 2E
N73 Electronic ignition switch control unit 12E
N80 Steering column module control unit 7A
N88 Tire pressure monitor control unit 7K
S110 Left multifunction steering wheel button group 11B
S111 Right multifunction steering wheel button group 12A

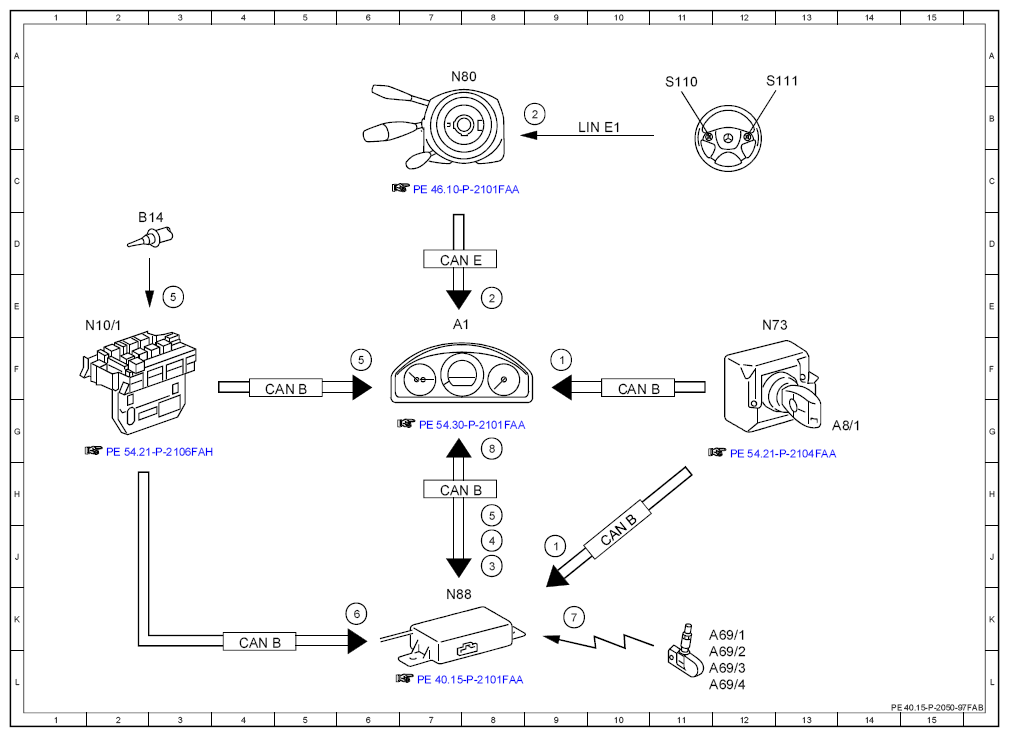

Fig 1: Tire Pressure Monitor (TPM [RDK]) - Electrical Function Diagram
G07533022Courtesy of MERCEDES-BENZ USA
