Wiring diagram for airbag control unit - PE91.60-P-2105-99FAA

WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A45 Fanfare horns and airbag clock spring contact 11 J
A53 Left side airbag sensor 24 L
A54 Right side airbag sensor 25 L
B41/1 Front passenger seat occupied recognition 43 L
B48 Front passenger seat occupied recognition and automatic child seat recognition 43 L
B48/1 Left frontal acceleration sensor 29 L
B48/10 Right rear door pressure sensor 79 L
B48/2 Right frontal acceleration sensor 30 L
B48/7 Left front door pressure sensor 26 L
B48/8 Right front door pressure sensor 28 L
B48/9 Left rear door pressure sensor 77 L
CAN E Chassis CAN 7 K
F32 Front electrical prefuse box 22 L
N10/1 Front SAM control module with fuse and relay module 3 L
N10/1 Front SAM control module with fuse and relay module 39 L
N10/1f15 Fuse 15 1 L
N10/1f8 Fuse 8 4 L
N10/2 Rear SAM control module with fuse and relay module 54 L
N123/4 Emergency call system control unit 74 L
N2/10 Supplemental restraint system control unit 3 A
N2/10 Supplemental restraint system control unit 12 A
N2/10 Supplemental restraint system control unit 20 A
N2/10 Supplemental restraint system control unit 27 A
N2/10 Supplemental restraint system control unit 36 A
N2/10 Supplemental restraint system control unit 44 A
N2/10 Supplemental restraint system control unit 52 A
N2/10 Supplemental restraint system control unit 60 A
N2/10 Supplemental restraint system control unit 68 A
N2/10 Supplemental restraint system control unit 76 A
N80 Steering column module control unit 11 L
R12/1 Driver ETR [GUS] ignition squib 72 L
R12/10 Right side airbag ignition squib 33 L
R12/11 Left rear sidebag squib 62 L
R12/12 Right rear sidebag squib 61 L
R12/13 Driver airbag squib 1 14 L
R12/14 Driver airbag squib 2 15 L
R12/2 Front passenger ETR [GUS] squib 70 L
R12/22 Left window airbag ignition squib 63 L
R12/23 Right window airbag ignition squib 65 L
R12/25 Driver kneebag squib 19 L
R12/4 Front passenger airbag squib 1 16 L
R12/5 Front passenger airbag squib 2 17 L
R12/6 Left rear emergency tensioning retractor squib 67 L
R12/7 Right rear emergency tensioning retractor squib 69 L
R12/9 Driver side airbag squib 35 L
S68/14 Center rear seat belt buckle switch 50 L
S68/14x1 Center rear seat belt buckle switch electrical connector 50 J
S68/3 Driver seat belt buckle restraint system switch 37 L
S68/4 Front passenger seat belt buckle restraint system switch 31 L
S68/5 Left rear seat belt buckle switch 49 L
S68/5x1 Left rear seat belt buckle switch electrical connector 49 J
S68/6 Right rear seat belt buckle switch 51 L
S68/6x1 Right rear seat belt buckle switch electrical connector 51 J
U108 Valid for rear seat belt buckles 49 E
U12 Valid for left-hand steering 33 D
U12 Valid for left-hand steering 41 J
U13 Valid for right-hand steering 33 D
U13 Valid for right-hand steering 41 J
U2 Valid for all except USA 41 C
U233 Valid for kneebag 18 C
U541 Valid for TELEAID emergency call system 73 C
U596 Valid for rear side airbag 60 C
U596 Valid for rear side airbag 77 C
U775 Valid for emergency tensioning retractor 66 C
U848 Valid for ACSR 42 J
U859 Valid for seat belt reminder warning 42 J
V24 Driver overvoltage protection diode 57 L
V25 Front passenger overvoltage protection diode 46 L
W18 Left front seat crossmember ground point 34 E
W18 Left front seat crossmember ground point 35 E
W18 Left front seat crossmember ground point 42 L
W18 Left front seat crossmember ground point 50 E
W19 Right front seat crossmember ground point 34 E
W19 Right front seat crossmember ground point 35 E
W19 Right front seat crossmember ground point 42 L
W26 Supplemental restraint system (SRS) control unit ground point 20 E
W7 Right wheelhouse trunk ground point 51 E
X150/1 Driver NECK-PRO head restraint electrical connector 56 H
X150/1 Driver NECK-PRO head restraint electrical connector 58 H
X150/2 Front passenger NECK-PRO head restraint electrical connector 44 H
X150/2 Front passenger NECK-PRO head restraint electrical connector 47 H
X28/18 ACSR [AKSE] seat occupied recognition electrical connector 42 H
X28/47 Left rear emergency tensioning retractor squib electrical connector 66 H
X28/48 Right rear emergency tensioning retractor squib electrical connector 68 H
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 7 L
X35/1 Left front door electrical connector 25 H
X35/2 Right front door electrical connector 27 H
X35/3 Left rear door electrical connector 77 H
X35/4 Right rear door electrical connector 78 H
X55/3 Driver seat contacting strip 34 H
X55/3 Driver seat contacting strip 58 E
X55/4 Front passenger seat contacting strip 31 H
X55/4 Front passenger seat contacting strip 42 E
Y24/12 Driver seat NECK-PRO head restraint solenoid 56 L
Y24/13 Front passenger seat NECK-PRO head restraint solenoid 45 L
Z6/15 Right seat belt buckle circuit 31 connector sleeve 31 E
Z6/15 Right seat belt buckle circuit 31 connector sleeve 36 E

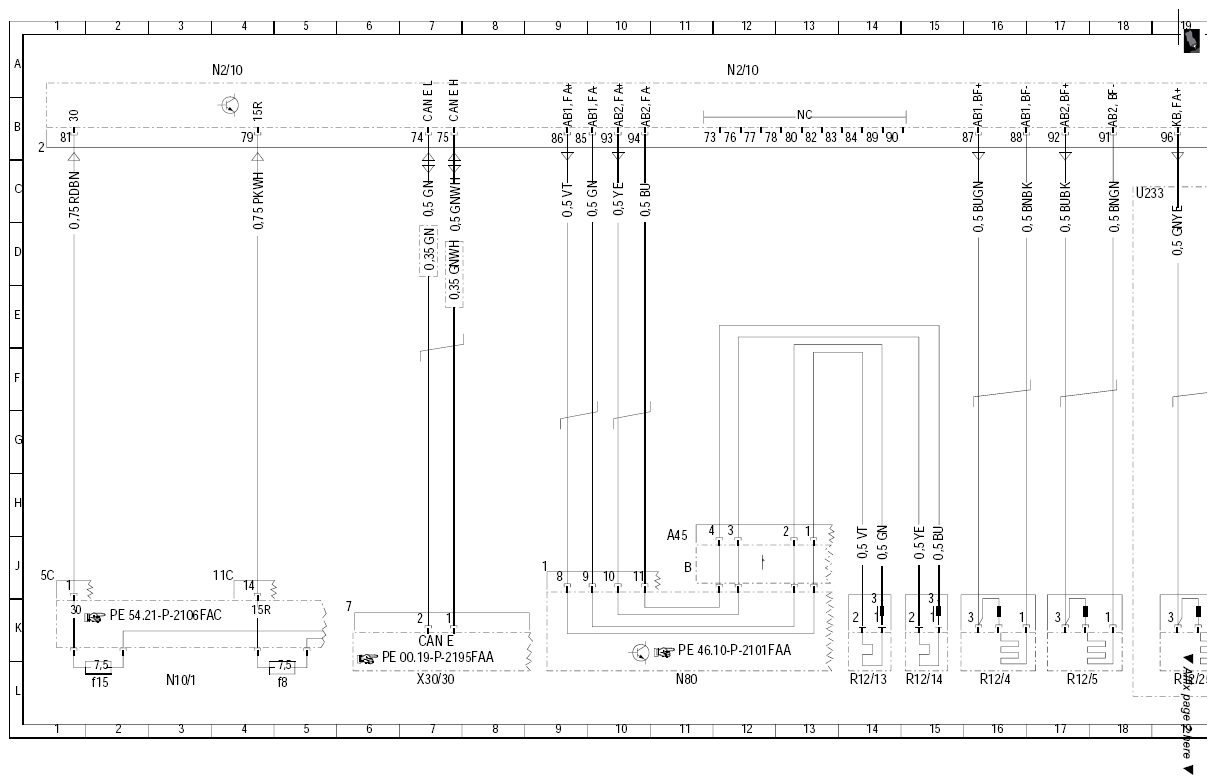

Fig 1: Airbag Control Unit - Wiring Diagram (1 Of 5)
G07676001Courtesy of MERCEDES-BENZ USA

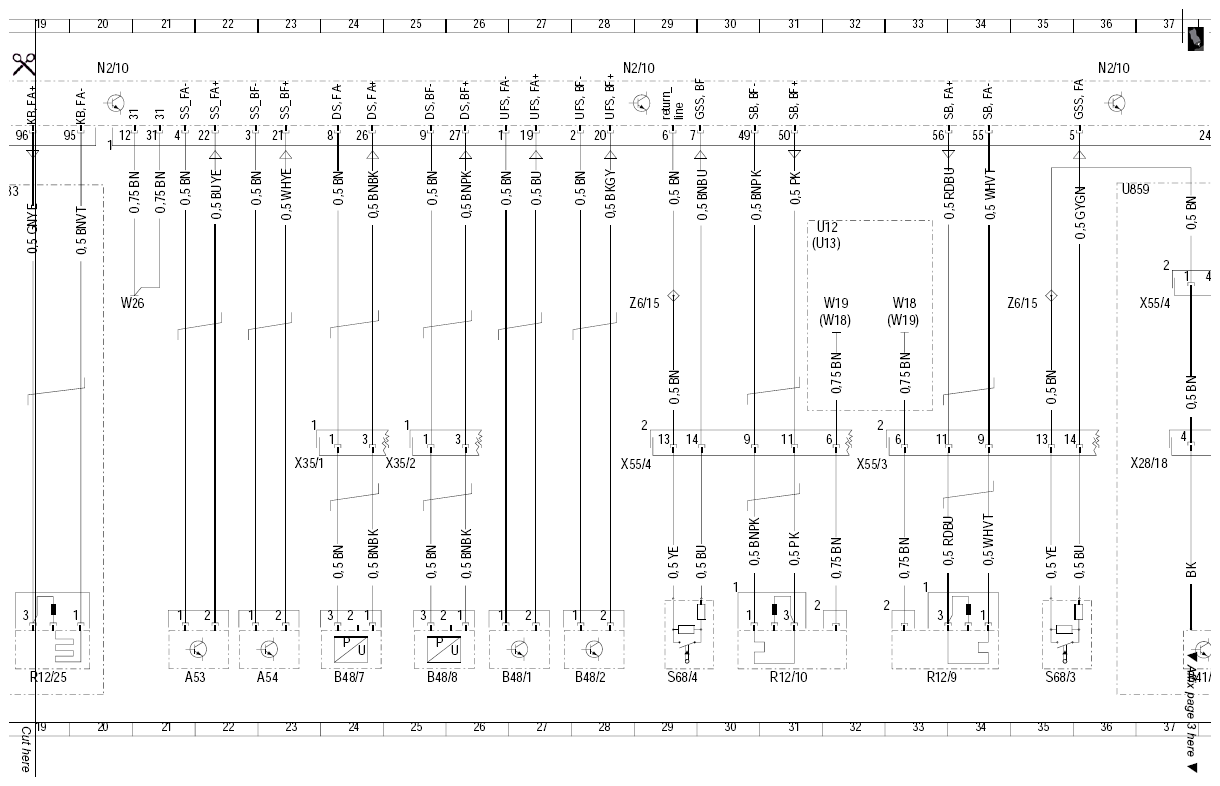

Fig 2: Airbag Control Unit - Wiring Diagram (2 Of 5)
G07676002Courtesy of MERCEDES-BENZ USA

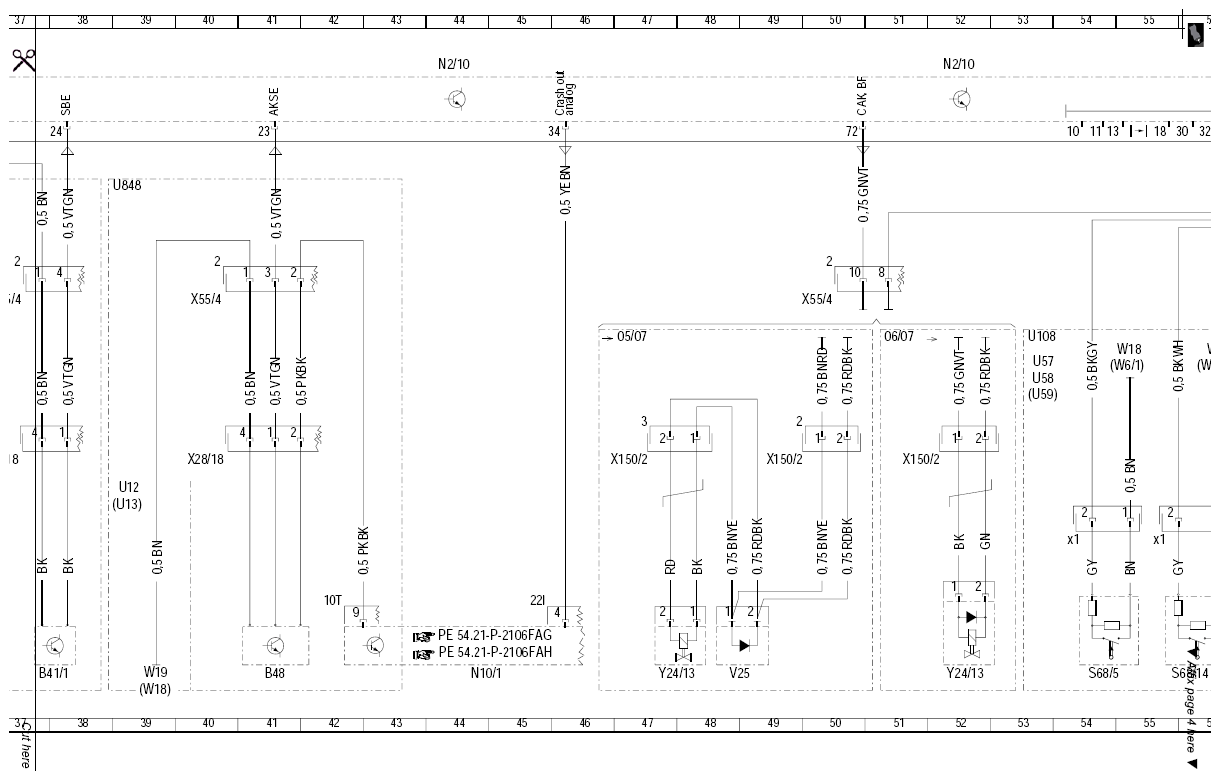

Fig 3: Airbag Control Unit - Wiring Diagram (3 Of 5)
G07676003Courtesy of MERCEDES-BENZ USA

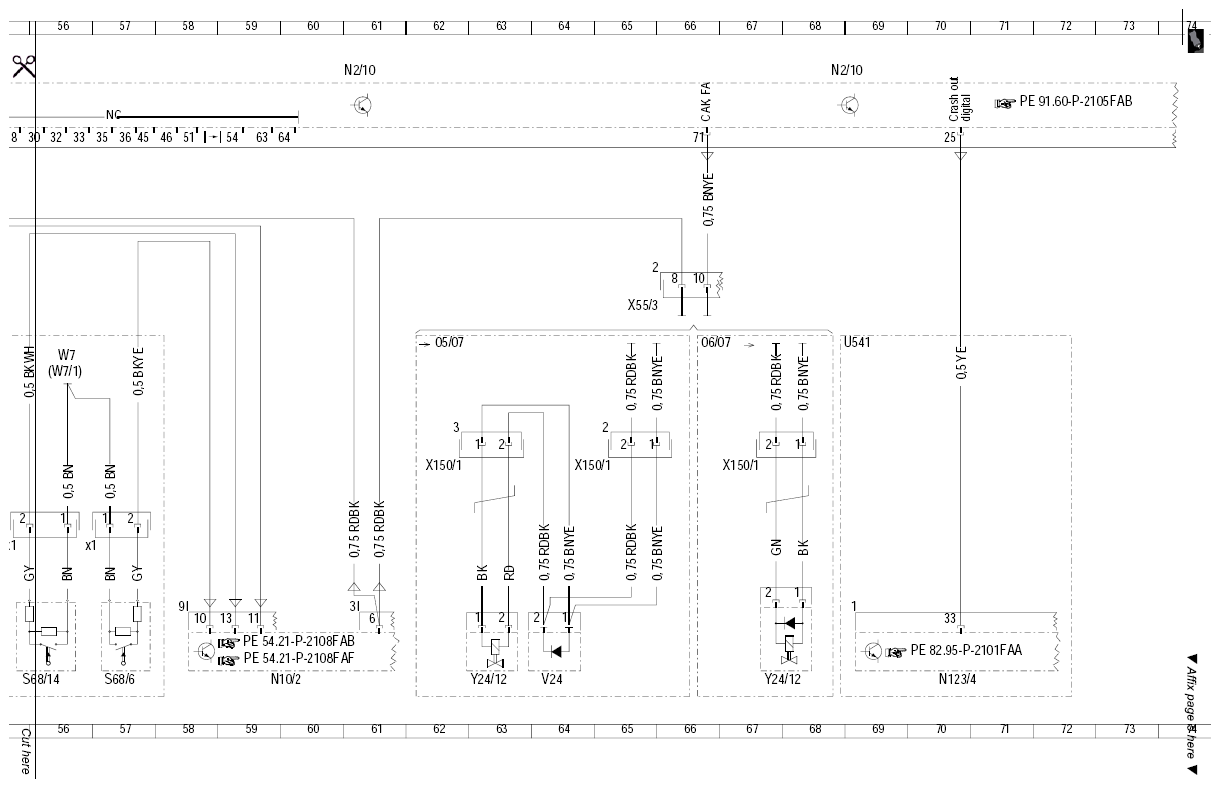

Fig 4: Airbag Control Unit - Wiring Diagram (4 Of 5)
G07676004Courtesy of MERCEDES-BENZ USA

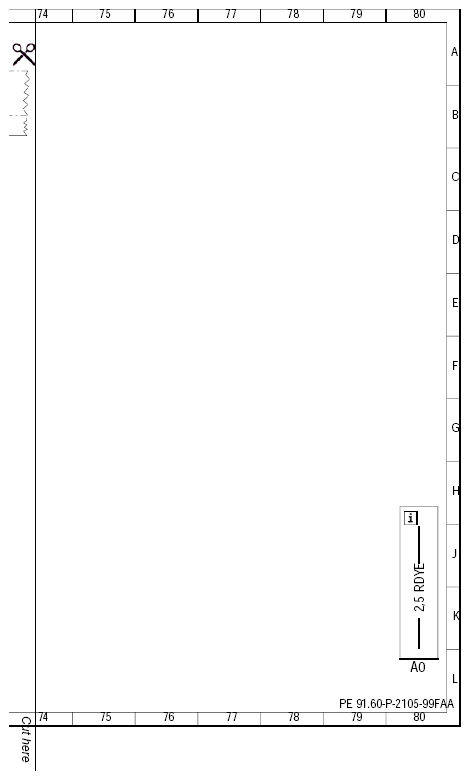

Fig 5: Airbag Control Unit - Wiring Diagram (5 Of 5)
G07676005Courtesy of MERCEDES-BENZ USA
