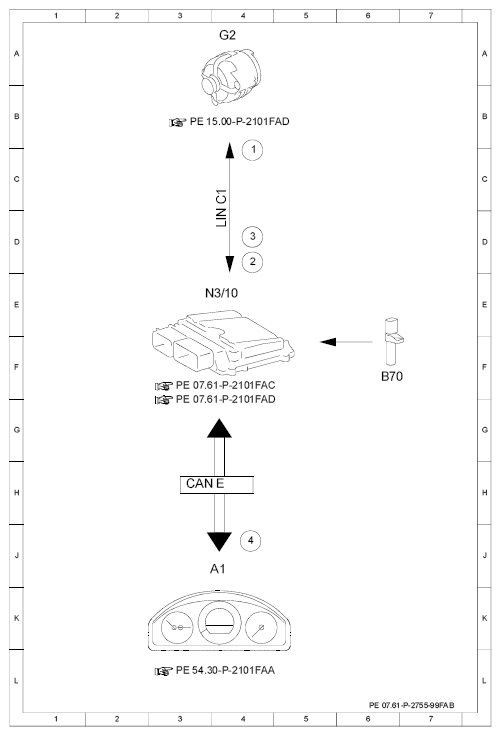

Electrical function schematic, alternator interface ME - PE07.61-P-2755-99FAB
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: |
Designation: |
Position: |
| 1 |
Alternator, request |
4 C |
| 2 |
Alternator, status |
4 D |
| 3 |
Circuit 61, status |
4 D |
| 4 |
Instrument cluster, message |
4 J |
| A1 |
Instrument cluster |
3 J |
| B70 |
Crankshaft Hall sensor |
6 F |
| CAN E |
Chassis CAN |
3 H |
| G2 |
Alternator |
4 A |
| LIN C1 |
Drive train LIN |
4 D |
| N3/10 |
ME-SFI [ME] control unit |
3 E |
Courtesy of MERCEDES-BENZ USA
