Electrical function schematic for engine control ME-SFI [ME], input signals - PE07.61-P-2750-99FAB

WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A1 Instrument cluster 25 H
A16/1 Right knock sensor 5 L
A16/2 Left knock sensor 5 L
A8/1 Transmitter key 23 J
B11/4 Coolant temperature sensor 6 L
B2/5 Hot film mass air flow sensor 2 K
B2/5b1 Intake air temperature sensor 2 L
B28 Pressure sensor 3 C
B28/10 Right intake manifold tumble flap position sensor 2 J
B28/9 Left intake manifold tumble flap position sensor 2 H
B37 Accelerator pedal sensor 7 C
B4/1 Left fuel level indicator sensor 11 K
B4/2 Right fuel level indicator sensor 11 K
B4/3 Fuel tank pressure sensor 7 L
B4/7 Fuel pressure sensor 15 C
B6/4 Left intake camshaft Hall sensor 2 G
B6/5 Right intake camshaft Hall sensor 2 G
B6/6 Left exhaust camshaft Hall sensor 2 G
B6/7 Right exhaust camshaft Hall sensor 2 H
B70 Crankshaft Hall sensor 4 B
CAN B Interior CAN 11 L
CAN B Interior CAN 20 L
CAN B Interior CAN 27 L
CAN C Drive train CAN 11 F
CAN C Drive train CAN 20 B
CAN D Diagnostic CAN 30 H
CAN E Chassis CAN 11 F
CAN E Chassis CAN 20 F
CAN E Chassis CAN 27 F
Code 427 7-speed automatic transmission 19 C
Code 494 USA version 7 K
Code 494 USA version 12 C
G2 Alternator 10 C
G3/3 Left oxygen sensor upstream of catalytic converter 1 E
G3/4 Right oxygen sensor upstream of catalytic converter 1 E
G3/5 Left oxygen sensor downstream of catalytic converter 1 F
G3/6 Right oxygen sensor downstream of catalytic converter 1 F
L6/1 Left front axle RPM sensor 16 K
L6/2 Right front axle RPM sensor 16 K
L6/3 Left rear axle RPM sensor 16 K
L6/4 Right rear axle RPM sensor 16 L
LIN C1 Drive train LIN 8 E
M16/6 Throttle valve actuator 1 D
M4/7 Combustion engine and air conditioning with integrated control fan motor 6 A
N10/1 Front SAM control unit with fuse and relay module 27 G
N10/2 Rear SAM control unit with fuse and relay module 9 H
N118 Fuel pump control unit 17 C
N15/5 Electronic selector lever module control unit 23 C
N2/10 Supplemental restraint system control unit 12 H
N3/10 ME-SFI [ME] control unit 6 E
N30/4 Electronic Stability Program control unit 15 G
N73 Electronic ignition switch control unit 22 G
N80 Steering column module control unit 20 H
S40/3 Clutch pedal switch 10 B
S40/4 Cruise control lever 18 G
S40/5 Start enable clutch pedal switch 12 E
S43 Oil level check switch 3 K
S9/1 Stop lamp switch 14 K
U24 Valid for manual transmission 9 A
U24 Valid for manual transmission 12 D
X11/4 Diagnostic connector 30 F
Y3/8 Fully integrated transmission control unit 20 C

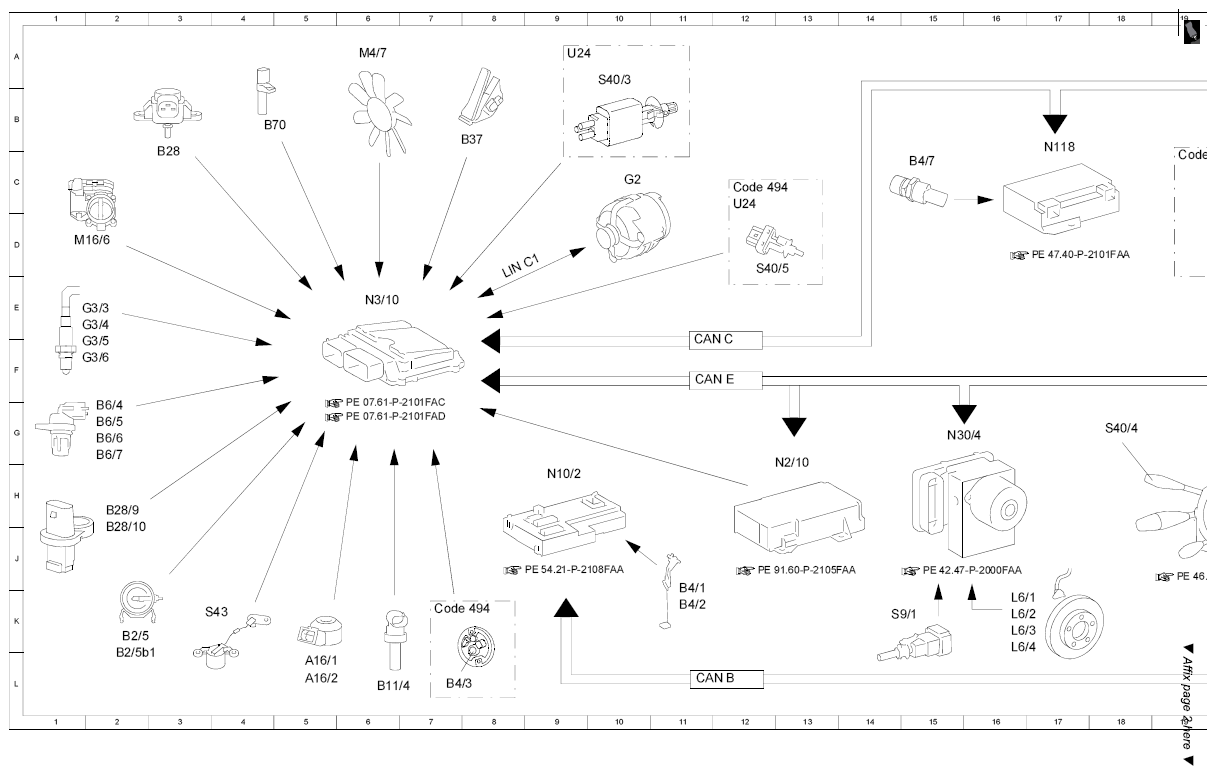

Fig 1: Electrical Function Schematic For Engine Control ME-SFI [ME], Input Signals (1 Of 2)
G07674766Courtesy of MERCEDES-BENZ USA

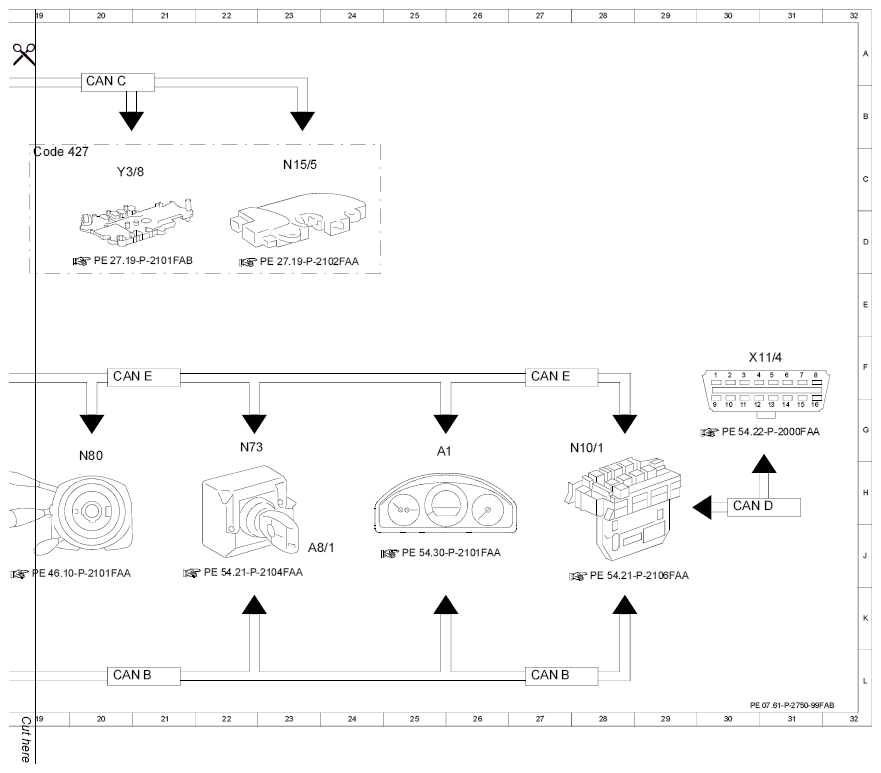

Fig 2: Electrical Function Schematic For Engine Control ME-SFI [ME], Input Signals (2 Of 2)
G07674767Courtesy of MERCEDES-BENZ USA
