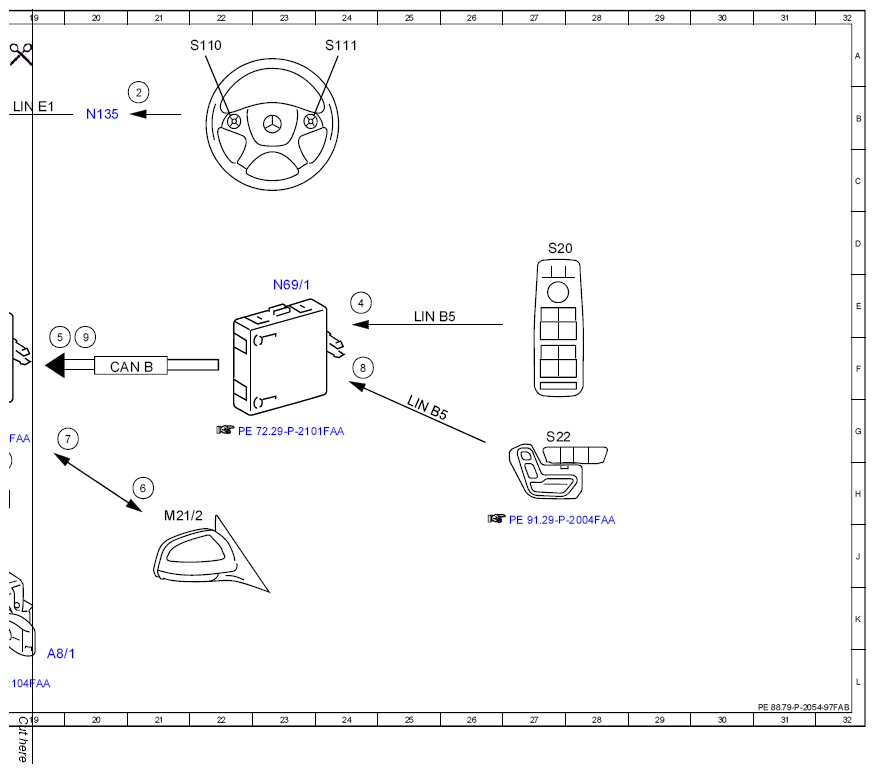

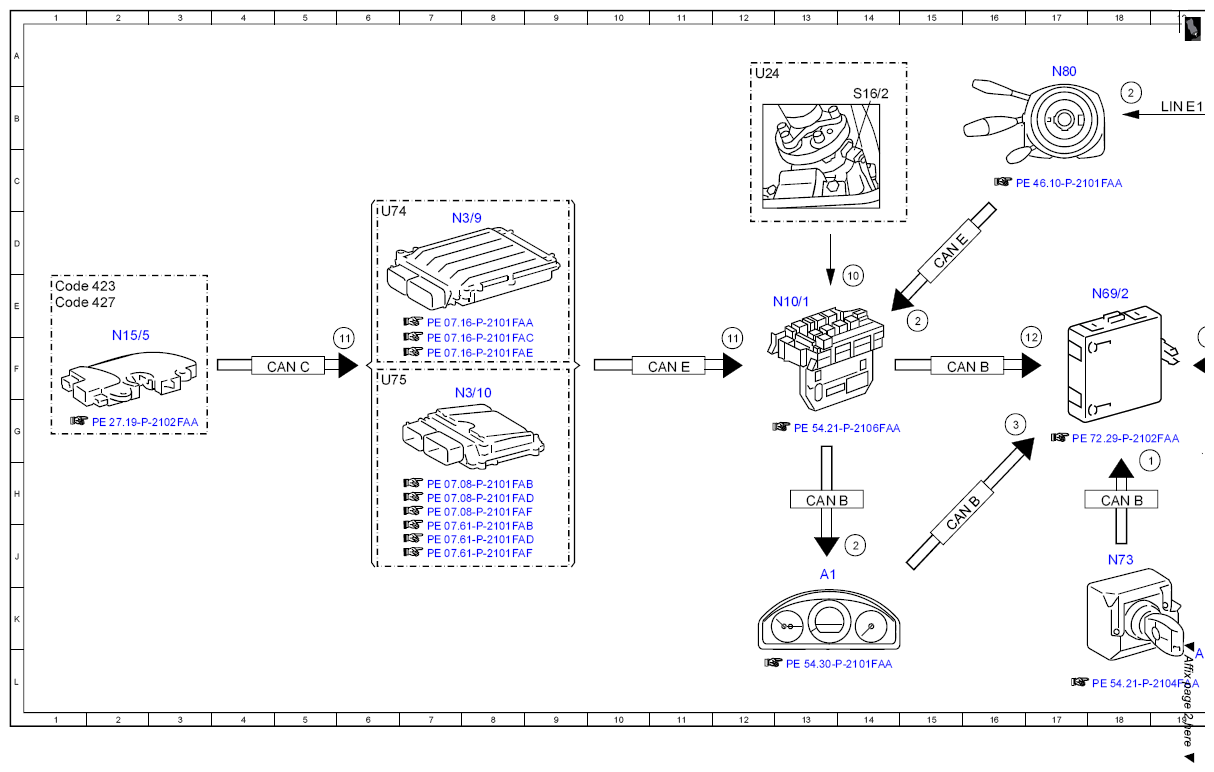

Electrical function schematic for passenger-side outside mirror park position - PE88.79-P-2054-97FAB
WARNING: This page is about a different car, the 2011 Mercedes-Benz C350, 2010 Mercedes-Benz C350, 2009 Mercedes-Benz C350, and 2008 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0/2 as of model year 2009 with CODE 275 (Memory package (driver seat, steering column, mirrors))
without CODE 460 (Canada version)
without CODE 494 (US version)
MODEL 204.3 with CODE 275 (Memory package (driver seat, steering column)
| Code : | Designation : | Position : |
|---|---|---|
| 1 | Circuit 15, status | 18H |
| 2 | Multifunction steering wheel button group, signal | 14J |
| 2 | Multifunction steering wheel button group, signal | 15E |
| 2 | Multifunction steering wheel button group, signal | 21B |
| 2 | Multifunction steering wheel button group, signal | 18B |
| 3 | Passenger-side outside mirror park position, status | 16G |
| 4 | Driver-side switch group, status | 24E |
| 5 | Outside mirror actuator motor, request | 19F |
| 6 | Outside mirror actuator motor, actuation | 21H |
| 7 | Outside mirror actuator motor, signal | 20G |
| 8 | Seat adjustment switch group, status | 24F |
| 9 | Store passenger-side outside mirror park position, request | 20F |
| 10 | Backup lamp switch, status | 14E |
| 11 | Selector lever position, status | 6F |
| 11 | Selector lever position, status | 12F |
| 12 | Reverse gear, status | 17F |
| A1 | Instrument cluster | 13J |
| A8/1 | Transmitter key | 19L |
| CAN B | Interior CAN | 15H |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 18H |
| CAN B | Interior CAN | 20F |
| CANC | Drive train CAN | 5F |
| CAN E | Chassis CAN | 11F |
| CAN E | Chassis CAN | 15D |
| Code 423 | 5-speed automatic transmission | 1E |
| Code 427 | 7-speed automatic transmission | 1E |
| LIN B5 | Left door LIN | 25E |
| LIN B5 | Left door LIN | 25G |
| LIN E1 | Steering LIN | 19B |
| M21/2 | Right outside mirror | 21H |
| N10/1 | Front SAM control unit with fuse and relay module | 13E |
| N135 | Steering wheel electronics | 20B |
| N15/5 | Electronic selector lever module control unit | 2F |
| N3/10 | ME-SFI [ME] control unit | 7F |
| N3/9 | CDI control unit | 7D |
| N69/1 | Left front door control unit | 23E |
| N69/2 | Right front door control unit | 18E |
| N73 | Electronic ignition switch control unit | 18J |
| N80 | Steering column module control unit | 17A |
| S110 | Left multifunction steering wheel button group | 21A |
| S111 | Right multifunction steering wheel button group | 24A |
| S16/2 | Backup lamp switch | 14B |
| S20 | Driver-side power window and outside mirror adjustment switch group | 27D |
| S22 | Left front seat adjustment switch group | 27G |
| U24 | Valid for manual transmission | 12A |
| U74 | Valid for diesel engines | 6D |
| U75 | Valid for gasoline engines | 6F |
