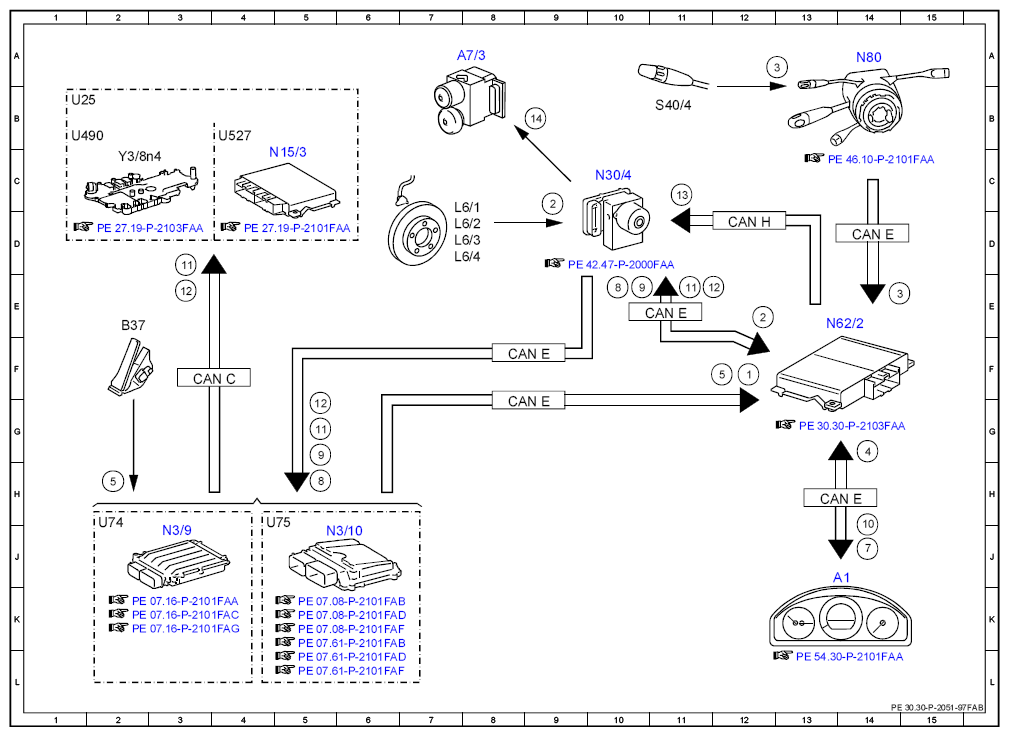

Electrical function schematic for cruise control (CC) - PE30.30-P-2051-97FAB
WARNING: This page is about a different car, the 2011 Mercedes-Benz C350, 2010 Mercedes-Benz C350, 2009 Mercedes-Benz C350, and 2008 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code : | Designation : | Position : |
|---|---|---|
| 1 | Circuit 61, status | 12F |
| 2 | Wheel speed, signal | 9C |
| 2 | Wheel speed, signal | 12E |
| 3 | Cruise control, request | 14E |
| 3 | Cruise control, request | 13A |
| 4 | Permanent limiter, status | 14G |
| 5 | Accelerator pedal sensor, signal | 2H |
| 5 | Accelerator pedal sensor, signal | 12F |
| 7 | Speed setting, status | 14J |
| 8 | Engine torque, reduce request | 5H |
| 8 | Engine torque, reduce request | 10E |
| 9 | Engine torque, increase request | 5G |
| 9 | Engine torque, increase request | 10E |
| 10 | Instrument cluster, message | 14J |
| 11 | Shift stage, request | 3D |
| 11 | Shift stage, request | 5G |
| 11 | Shift stage, request | 11E |
| 12 | Stage limitation, request | 3E |
| 12 | Stage limitation, request | 5G |
| 12 | Stage limitation, request | 11E |
| 13 | Service brake braking torque, request | 11C |
| 14 | Service brake braking torque, actuation | 9B |
| A1 | Instrument cluster | 13J |
| A7/3 | Traction system hydraulic unit | 8A |
| B37 | Accelerator pedal sensor | 2E |
| CAN C | Drive train CAN | 3F |
| CAN E | Chassis CAN | 8G |
| CAN E | Chassis CAN | 13H |
| CAN E | Chassis CAN | 11E |
| CAN E | Chassis CAN | 14D |
| CAN E | Chassis CAN | 8F |
| CAN H | Vehicle dynamics CAN | 12D |
| L6/1 | Left front axle rpm sensor | 7D |
| L6/2 | Right front axle rpm sensor | 7D |
| L6/3 | Left rear axle rpm sensor | 7D |
| L6/4 | Right rear axle rpm sensor | 7D |
| N15/3 | Electronic transmission control unit | 5C |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 3J |
| N30/4 | Electronic Stability Program control unit | 10C |
| N62/2 | Video and radar sensor system control unit | 13E |
| N80 | Steering column module control unit | 14A |
| S40/4 | Cruise control lever | 11B |
| U25 | Valid for automatic transmission | 1B |
| U490 | Valid for 7-speed automatic transmission | 1B |
| U527 | Valid for electronic transmission control | 4B |
| U74 | Valid for diesel engines | 2J |
| U75 | Valid for gasoline engines | 4J |
| Y3/8n4 | Fully integrated transmission control unit | 2C |
