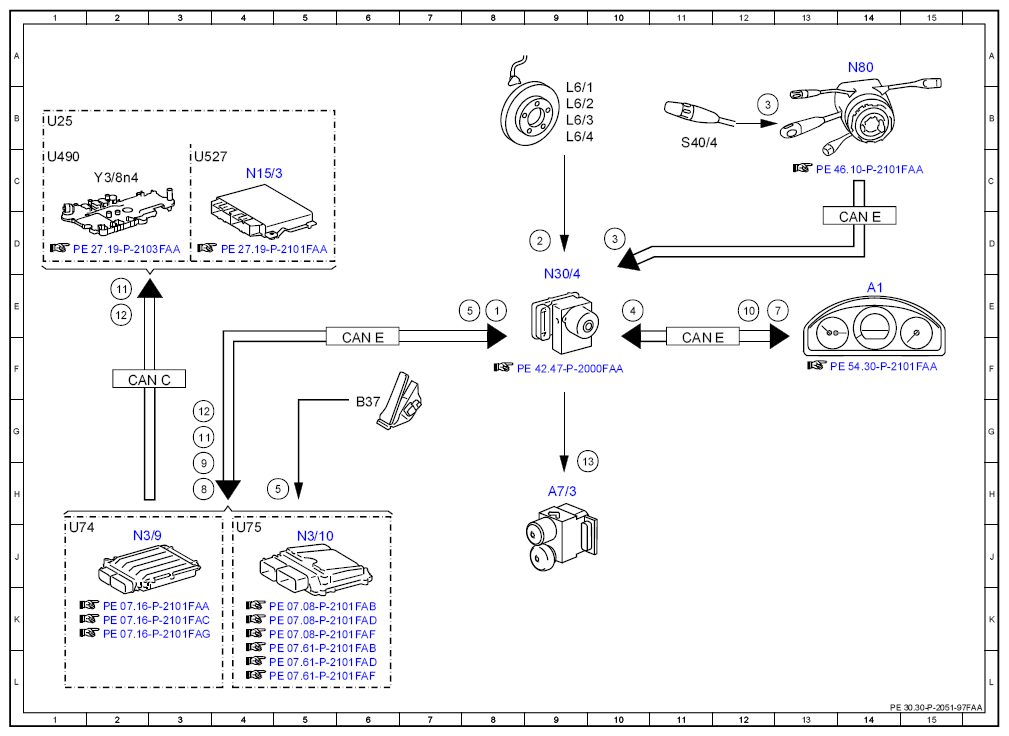

Electrical function schematic for cruise control (CC) - PE30.30-P-2051-97FAA
WARNING: This page is about a different car, the 2011 Mercedes-Benz C350, 2010 Mercedes-Benz C350, 2009 Mercedes-Benz C350, and 2008 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code : | Designation : | Position : |
|---|---|---|
| 1 | Circuit 61, status | 8E |
| 2 | Wheel speed, signal | 9D |
| 3 | Cruise control, request | 12B |
| 3 | Cruise control, request | 10D |
| 4 | Permanent limiter, status | 10E |
| 5 | Accelerator pedal sensor, signal | 5H |
| 5 | Accelerator pedal sensor, signal | 8E |
| 7 | Speed setting, status | 13E |
| 8 | Engine torque, reduce request | 3H |
| 9 | Engine torque, increase request | 3H |
| 10 | Instrument cluster, message | 12E |
| 11 | Shift stage, request | 2E |
| 11 | Shift stage, request | 3G |
| 12 | Stage limitation, request | 3G |
| 12 | Stage limitation, request | 2E |
| 13 | Service brake braking torque, actuation | 9H |
| A1 | Instrument cluster | 14E |
| A7/3 | Traction system hydraulic unit | 9H |
| B37 | Accelerator pedal sensor | 6G |
| CAN C | Drive train CAN | 2F |
| CAN E | Chassis CAN | 11F |
| CAN E | Chassis CAN | 6F |
| CAN E | Chassis CAN | 14D |
| L6/1 | Left front axle rpm sensor | 9B |
| L6/2 | Right front axle rpm sensor | 9B |
| L6/3 | Left rear axle rpm sensor | 9B |
| L6/4 | Right rear axle rpm sensor | 9B |
| N15/3 | Electronic transmission control unit | 4C |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 2J |
| N30/4 | Electronic Stability Program control unit | 9E |
| N80 | Steering column module control unit | 14A |
| S40/4 | Cruise control lever | 11B |
| U25 | Valid for automatic transmission | 1B |
| U490 | Valid for 7-speed automatic transmission | 1C |
| U527 | Valid for electronic transmission control | 3C |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 4J |
| Y3/8n4 | Fully integrated transmission control unit | 2C |
