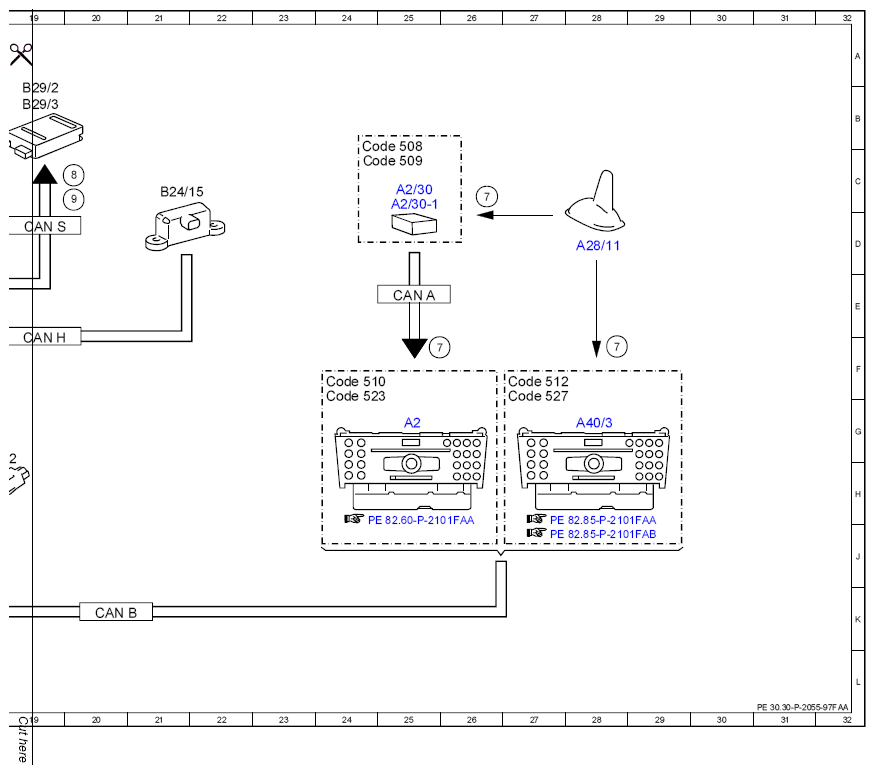

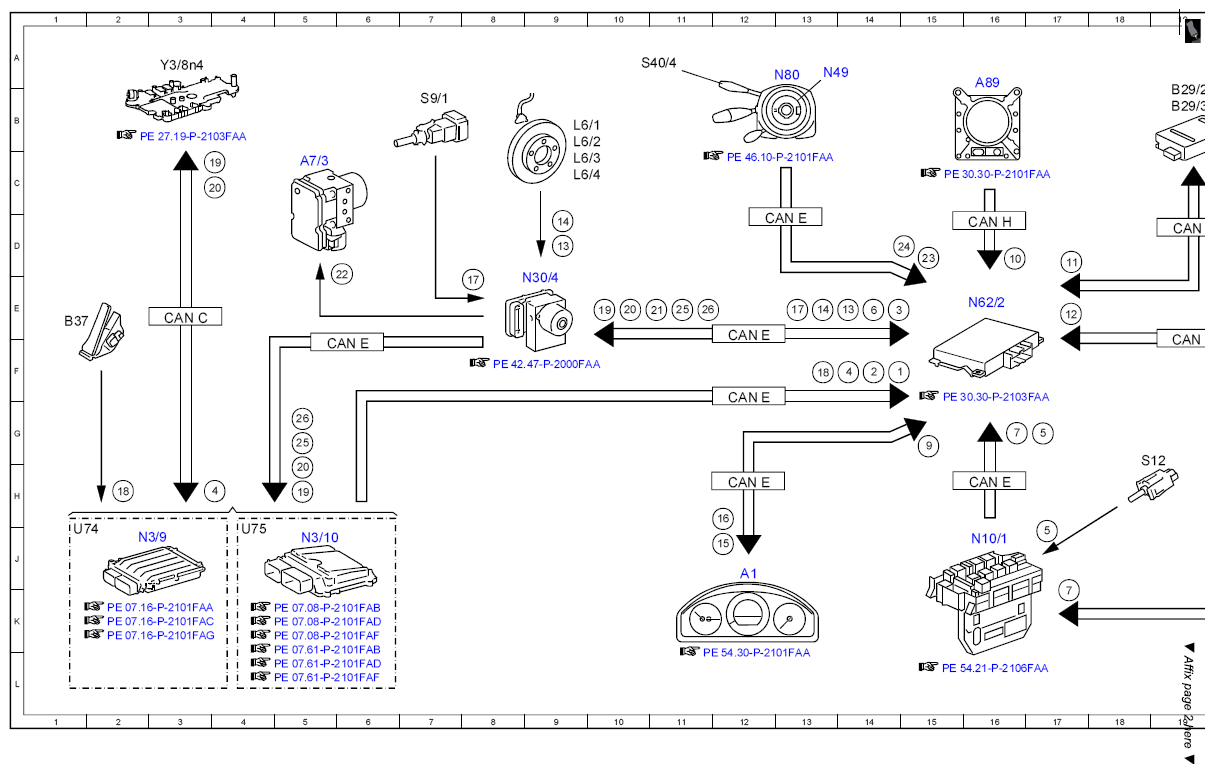

Electrical function schematic for DISTRONIC PLUS incl. BAS PLUS and PRE-SAFE brake - PE30.30-P-2055-97FAA
WARNING: This page is about a different car, the 2011 Mercedes-Benz C350, 2010 Mercedes-Benz C350, 2009 Mercedes-Benz C350, and 2008 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code : | Designation : | Position : |
|---|---|---|
| 1 | Circuit 61, status | 15F |
| 2 | "PT_Rdy", signal | 14F |
| 3 | ESP®, status | 14E |
| 4 | Gear range, status | 14F |
| 4 | Gear range, status | 4H |
| 5 | Parking brake indicator switch, status | 17G |
| 5 | Parking brake indicator switch, status | 17J |
| 6 | Standstill coordinator, status | 14E |
| 7 | GPS, signal | 16G |
| 7 | GPS, signal | 17K |
| 7 | GPS, signal | 28F |
| 7 | GPS, signal | 26C |
| 7 | GPS, signal | 25F |
| 8 | Switch off radar sensor system, request | 20C |
| 9 | Switch on/off, signal | 20C |
| 9 | Switch on/off, signal | 15G |
| 10 | Far range radar sensor, signal | 16D |
| 11 | Close range radar sensors, signal | 17D |
| 12 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 17E |
| 13 | Wheel speed, signal | 9D |
| 13 | Wheel speed, signal | 14E |
| 14 | Wheel rotation direction, signal | 9D |
| 14 | Wheel rotation direction, signal | 13E |
| 15 | Instrument cluster, message | 12J |
| 16 | Warning tone, request | 12H |
| 17 | Brake light switch, status | 8E |
| 17 | Brake light switch, status | 13E |
| 18 | Accelerator pedal sensor, signal | 2H |
| 18 | Accelerator pedal sensor, signal | 13F |
| 19 | Shift stage, request | 5H |
| 19 | Shift stage, request | 3C |
| 19 | Shift stage, request | 10E |
| 20 | Stage limitation, request | 3C |
| 20 | Stage limitation, request | 5H |
| 20 | Stage limitation, request | 10E |
| 21 | Service brake braking torque, request | 11E |
| 22 | Service brake braking torque, actuation | 6E |
| 23 | Steering angle sensor, signal | 15D |
| 24 | CRUISE CONTROL lever, signal | 15D |
| 25 | Engine torque, increase request | 11E |
| 25 | Engine torque, increase request | 5G |
| 26 | Engine torque, reduce request | 5G |
| 26 | Engine torque, reduce request | 12E |
| A1 | Instrument cluster | 12J |
| A2 | Radio | 25G |
| A2/30 | Navigation module | 25C |
| A2/30-1 | Cradle for navigation module | 25C |
| A28/11 | Multifunction antenna | 28D |
| A40/3 | COMAND control unit | 28G |
| A7/3 | Traction system hydraulic unit | 5C |
| A89 | DISTRONIC electric controller unit | 16A |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 21C |
| B29/2 | DISTRONIC sensor (DTR)/left front bumper | 19B |
| B29/3 | DISTRONIC sensor (DTR)/right front bumper | 19B |
| B37 | Accelerator pedal sensor | 1E |
| CAN A | Telematics CAN | 25E |
| CAN B | Interior CAN | 20K |
| CAN C | Drive train CAN | 3E |
| CAN E | Chassis CAN | 6F |
| CAN E | Chassis CAN | 12F |
| CAN E | Chassis CAN | 12G |
| CAN E | Chassis CAN | 16H |
| CAN E | Chassis CAN | 13D |
| CAN E | Chassis CAN | 12H |
| CAN H | Vehicle dynamics CAN | 16D |
| CAN H | Vehicle dynamics CAN | 19F |
| CAN S | Sensor CAN | 19D |
| Code 508 | Navigation module preinstallation | 24C |
| Code 509 | Navigation module | 24C |
| Code 510 | Audio 20 with CD changer | 24F |
| Code 512 | COMAND APS with DVD changer | 27F |
| Code 523 | Audio 20 radio | 24G |
| Code 527 | COMANDAPS | 27G |
| L6/1 | Left front axle rpm sensor | 9B |
| L6/2 | Right front axle rpm sensor | 9B |
| L6/3 | Left rear axle rpm sensor | 9C |
| L6/4 | Right rear axle rpm sensor | 9C |
| N10/1 | Front SAM control unit with fuse and relay module | 16J |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 2J |
| N30/4 | Electronic Stability Program control unit | 9E |
| N49 | Steering angle sensor | 13A |
| N62/2 | Video and radar sensor system control unit | 16E |
| N80 | Steering column module control unit | 13A |
| S12 | Parking brake indicator switch | 18H |
| S40/4 | Cruise control lever | 10A |
| S9/1 | Stop lamp switch | 7B |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4J |
| Y3/8n4 | Fully integrated transmission control unit | 3A |
