Remove/install engine mount or engine crossmember at the rear - AR22.10-P-1180CW
ENGINES 271, 272, 276, 642, 646, 651 in MODEL 204

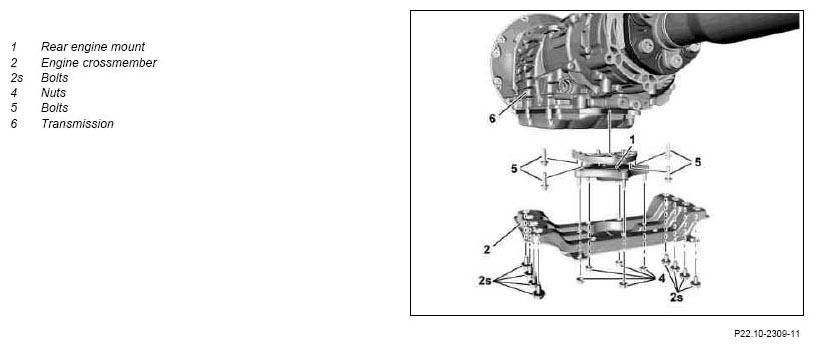

Shown on vehicle with 4MATIC
| Remove/install | |||
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between columns of vehicle lift and position four support plates at vehicle lift support points specified by vehicle manufacturer. | AS00.00-Z-0010-01A | |
| Notes on bolted connections with self tapping screws | AH00.00-P-0007-01 SF | ||
| 1.1 | Remove both lower engine compartment paneling | Model 204.9 | AR61.20-P-1105CY |
| 1.2 | Remove engine compartment paneling | Model 207, 212, 218, 204 with gasoline engine except 204.9 | AR61.20-P-1105EW |
| 1.3 | Remove lower bottom sections of soundproofing or engine compartment paneling downwards | Model 207, 212, 218, 204 with diesel engine except 204.9 Model 221 | AR94.30-P-5300EW AR61.20-P-1105SX |
| Model 221 | AR61.20-P-1105SX | ||
| 2.1 | Remove bolts (1a) from rear engine mount (1) | Vehicles without 4MATIC | |
| *BA22.10-P-1004-03E | |||
| *BA22.10-P-1005-03D | |||
| 2.2 | Unscrew nuts (4) of rear engine mount (1) | Vehicles with 4MATIC | |
| *BA22.10-P-1004-03E | |||
| 3 | Support transmission (6) with transmission jack | Transmission plate for passenger cars and commercial vehicles 0 Transmission jack 2.0-7.0 t 0 | |
| 4 | Remove bolts (2s) and take off engine crossmember (2) | *BA22.10-P-1005-03E | |
| *BA22.10-P-1007-03D | |||
| 5.1 | Remove bolts (1b) from holder (3) and remove rear engine mount (1) | Vehicles without 4MATIC | |
| *BA22.10-P-1003-03E | |||
| *BA22.10-P-1004-03D | |||
| 5.2 | Unscrew bolts (5) from transmission (6) and remove rear engine mount (1) | Vehicles with 4MATIC | |
| *BA22.10-P-1003-03E | |||
| 6 | Install in the reverse order |
ENGINE MOUNT, ENGINE SUPPORT (ENGINE SIDE)
| Number | Designation | Model 204 except 4MATIC | Model 204 4MATIC | Model 207 | |
|---|---|---|---|---|---|
| BA22.10-P-1003-03E | Bolt connecting rear engine mount to bracket or transmission | Nm | 50 | 28 | 50 |
| BA22.10-P-1004-03E | Rear engine mount on engine support | Nm | 28 | 28 | 28 |
| BA22.10-P-1005-03E | Bolt, rear engine support to frame floor assembly | Nm | 50 | 50 | 50 |
ENGINE MOUNT, ENGINE SUPPORT (ENGINE SIDE)
| Number | Designation | Model 212 except 4MATIC | Model 212 4MATIC | Model 218 except 4MATIC | |
|---|---|---|---|---|---|
| BA22.10-P-1003-03E | Bolt connecting rear engine mount to bracket or transmission | Nm | 50 | 28 | 50 |
| BA22.10-P-1004-03E | Rear engine mount on engine support | Nm | 28 | 28 | 28 |
| BA22.10-P-1005-03E | Bolt, rear engine support to frame floor assembly | Nm | 50 | 50 | 50 |
ENGINE MOUNT, ENGINE SUPPORT (ENGINE SIDE)
| Number | Designation | Model 218 4MATIC | |
|---|---|---|---|
| BA22.10-P-1003-03E | Bolt connecting rear engine mount to bracket or transmission | Nm | 28 |
| BA22.10-P-1004-03E | Rear engine mount on engine support | Nm | 28 |
| BA22.10-P-1005-03E | Bolt, rear engine support to frame floor assembly | Nm | 50 |
ENGINE SUSPENSION, ENGINE MOUNTS, ENGINE SUPPORTS
| Number | Designation | Model 221.003/103 | |
|---|---|---|---|
| BA22.10-P-1004-03D | Bolt connecting rear engine mount to transmission bracket | Nm | 50 |
| BA22.10-P-1005-03D | Bolt, rear engine mount to rear engine crossmember | Nm | 28 |
| BA22.10-P-1007-03D | Bolt, rear engine crossmember to body | Nm | 45 |
