Remove/install panoramic sliding roof motor (MODEL 204.0/2/9) - AR77.21-P-6995CW
MODEL 204.0/2/9 with CODE (413) Panoramic sliding roof panoramic sliding roof roller sun blind drive unit, panoramic sliding roof control unit
| Remove/install | |||
|---|---|---|---|
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Detach headliner and lay down on seats | Model 204.0 | AR68.30-P-4300CW |
| Model 204.2 | AR68.30-P-4300CX | ||
| Model 204.9 | AR68.30-P-4300CY | ||

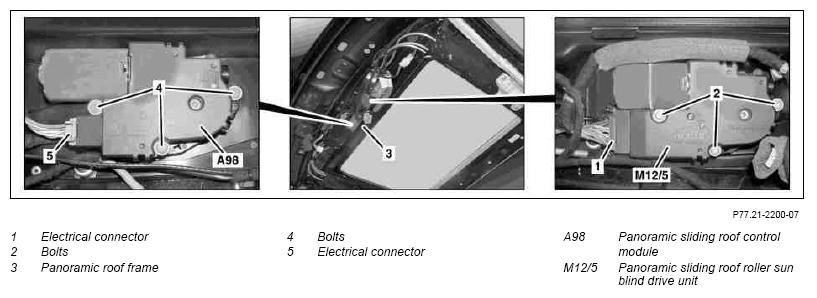

| 2.1 | Remove bolts (2) and remove panoramic sliding roof roller sun blind drive unit (M12/5) from panoramic roof frame (3) until the lock on the electrical connector (1) is accessible. Then disconnect electrical connector (1) and remove panoramic sliding roof roller sun blind drive unit (M12/5) | When removing panoramic sliding roof roller sun blind drive unit (M12/5) | |
| 2.2 | Remove bolts (4), disconnect electrical connector (5) and remove panoramic sliding roof control unit (A98) | When removing panoramic sliding roof control unit (A98). | |
| 3 | Install in the reverse order | ||
| 4.1 |
Synchronize panoramic roof and perform teach-in run for panoramic roof Connect STAR DIAGNOSIS and read out fault memory |
After installing panoramic sliding roof control unit (A98). | AD00.00-P-2000-04A |
| 4.2 |
Synchronize panoramic sliding roof roller sun blind drive unit (M12/5) and perform teach-in run for anti-pinch protection of roller sun blinds Connect STAR DIAGNOSIS and read out fault memory |
After installing panoramic sliding roof roller sun blind drive unit (M12/5). | AD00.00-P-2000-04A |
