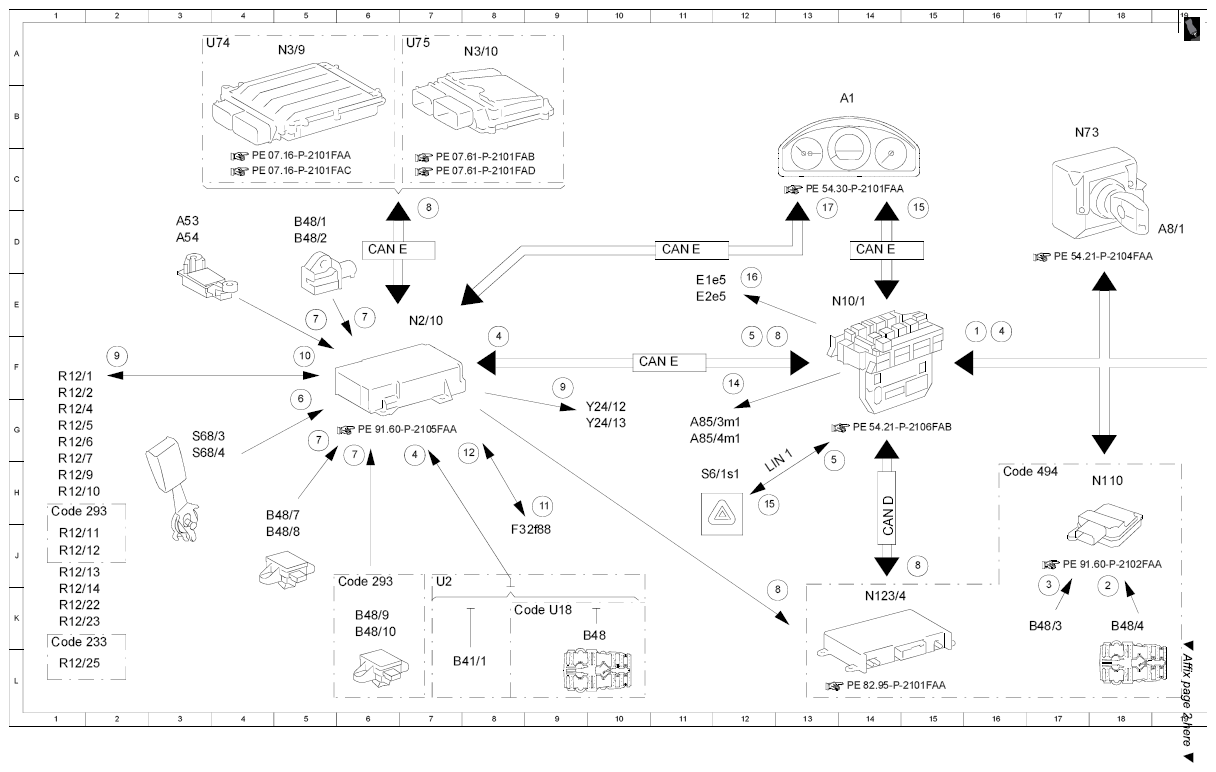

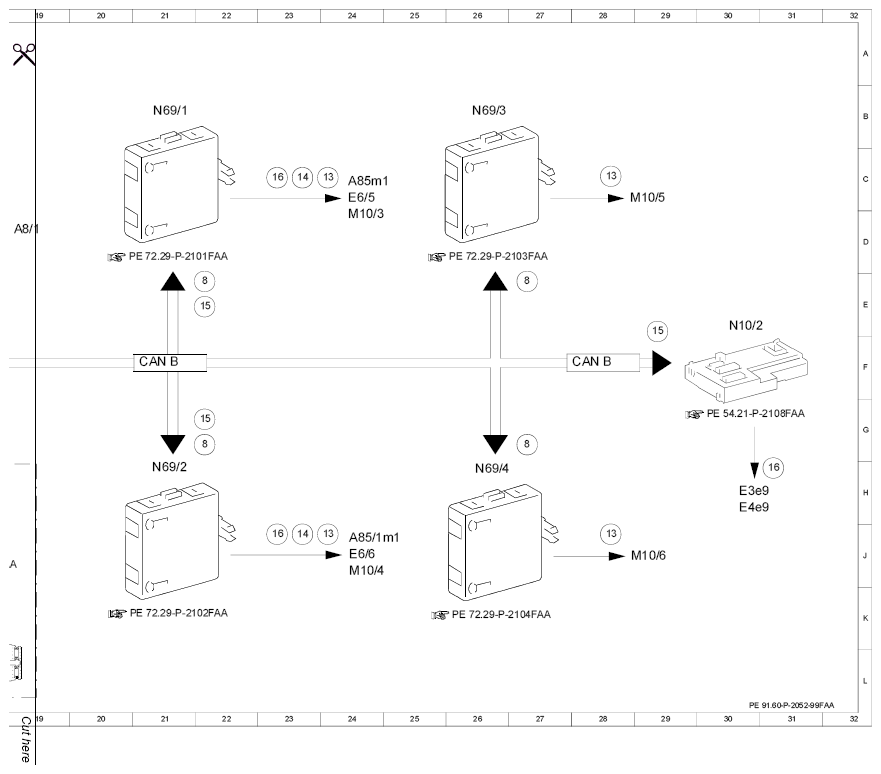

| 1 |
Circuit 15, status |
16F |
| 2 |
Seat occupied recognition pressure sensor, signal |
18K |
| 3 |
Belt tension sensor, signal |
17K |
| 4 |
Front passenger seat occupation, status |
7H |
| 4 |
Front passenger seat occupation, status |
8F |
| 4 |
Front passenger seat occupation, status |
16F |
| 5 |
ACSR warning lamp, actuation |
12F |
| 5 |
ACSR warning lamp, actuation |
13H |
| 6 |
Front seat belt buckle switches, status |
5G |
| 7 |
Impact detection, signal |
5E |
| 7 |
Impact detection, signal |
5G |
| 7 |
Impact detection, signal |
6H |
| 7 |
Impact detection, signal |
6E |
| 8 |
Crash, signal |
7D |
| 8 |
Crash, signal |
12F |
| 8 |
Crash, signal |
12K |
| 8 |
Crash, signal |
15J |
| 8 |
Crash, signal |
22G |
| 8 |
Crash, signal |
22E |
| 8 |
Crash, signal |
27G |
| 8 |
Crash, signal |
27E |
| 9 |
Restraint equipment, actuation |
2F |
| 9 |
Restraint equipment, actuation |
9F |
| 10 |
Restraint equipment, status |
5F |
| 11 |
Pyrofuse, actuation |
9H |
| 12 |
Pyrofuse, status |
7H |
| 13 |
Power window motor, actuation |
23J |
| 13 |
Power window motor, actuation |
23C |
| 13 |
Power window motor, actuation |
28J |
| 13 |
Power window motor, actuation |
28C |
| 14 |
Central locking motor, actuation |
12F |
| 14 |
Central locking motor, actuation |
23J |
| 14 |
Central locking motor, actuation |
23C |
| 15 |
Hazard warning flasher, request |
12H |
| 15 |
Hazard warning flasher, request |
15D |
| 15 |
Hazard warning flasher, request |
22G |
| 15 |
Hazard warning flasher, request |
22E |
| 15 |
Hazard warning flasher, request |
29F |
| 16 |
Turn signal lamp, actuation |
12E |
| 16 |
Turn signal lamp, actuation |
23J |
| 16 |
Turn signal lamp, actuation |
23C |
| 16 |
Turn signal lamp, actuation |
31H |
| 17 |
Supplemental restraint system (SRS) messages, request |
13D |
| A1 |
Instrument cluster |
14B |
| A53 |
Left sidebag sensor |
3D |
| A54 |
Right sidebag sensor |
3D |
| A8/1 |
Transmitter key |
19D |
| A85/1m1 |
Right front door central locking motor |
24J |
| A85/3m1 |
Left rear door central locking motor |
11G |
| A85/4m1 |
Right rear door central locking motor |
11G |
| A85m1 |
Left front door central locking motor |
24C |
| B41/1 |
Front passenger seat occupied recognition |
7L |
| B48 |
Front passenger seat occupied recognition and ACSR |
9K |
| B48/1 |
Left frontal acceleration sensor |
5D |
| B48/10 |
Right rear door pressure sensor |
6K |
| B48/2 |
Right frontal acceleration sensor |
5D |
| B48/3 |
Belt tension sensor |
17K |
| B48/4 |
Seat occupied recognition pressure sensor |
18K |
| B48/7 |
Left front door pressure sensor |
4J |
| B48/8 |
Right front door pressure sensor |
4J |
| B48/9 |
Left rear door pressure sensor |
6K |
| CAN B |
Interior CAN |
21F |
| CAN B |
Interior CAN |
27F |
| CAN D |
Diagnostic CAN |
14J |
| CAN E |
Chassis CAN |
6D |
| CAN E |
Chassis CAN |
10F |
| CAN E |
Chassis CAN |
11D |
| CAN E |
Chassis CAN |
14D |
| Code 233 |
DISTRONIC PLUS |
1L |
| Code 293 |
Left and right rear sidebag |
1H |
| Code 293 |
Left and right rear sidebag |
5K |
| Code 494 |
USA version |
16H |
| Code U18 |
Automatic child seat recognition (ACSR[AKSE]) |
8K |
| E1e5 |
Left front turn signal lamp |
11E |
| E2e5 |
Right front turn signal lamp |
11E |
| E3e9 |
Left stop lamp and taillamp and parking lamp |
30H |
| E4e9 |
Right stop lamp and taillamp and parking lamp |
30H |
| E6/5 |
Left outside mirror turn signal lamp |
24C |
| E6/6 |
Right outside mirror turn signal lamp |
24J |
| F32f88 |
Pyrofuse 88 |
8J |
| LIN 1 |
Instrument panel LIN |
12H |
| M10/3 |
Left front door power window motor |
24D |
| M10/4 |
Right front door power window motor |
24J |
| M10/5 |
Left rear door power window motor |
28C |
| M10/6 |
Right rear door power window motor |
28J |
| N10/1 |
Front SAM control unit with fuse and relay module |
13E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
30E |
| N110 |
Weight Sensing System (WSS) control unit |
18H |
| N123/4 |
Emergency call system control unit |
14K |
| N2/10 |
Supplemental restraint system control unit |
7E |
| N3/10 |
ME-SFI [ME] control unit |
7A |
| N3/9 |
CDI control unit |
5A |
| N69/1 |
Left front door control unit |
21B |
| N69/2 |
Right front door control unit |
21H |
| N69/3 |
Left rear door control unit |
26B |
| N69/4 |
Right rear door control unit |
26H |
| N73 |
Electronic ignition switch control unit |
17B |
| R12/1 |
Driver ETR [GUS] squib |
1F |
| R12/10 |
Front passenger sidebag squib |
1H |
| R12/11 |
Left rear sidebag squib |
1J |
| R12/12 |
Right rear sidebag squib |
1J |
| R12/13 |
Driver airbag squib 1 |
1J |
| R12/14 |
Driver airbag squib 2 |
1K |
| R12/2 |
Front passenger ETR [GUS] squib |
1G |
| R12/22 |
Left windowbag squib |
1K |
| R12/23 |
Right windowbag squib |
1K |
| R12/25 |
Driver kneebag squib |
1L |
| R12/4 |
Front passenger airbag squib 1 |
1G |
| R12/5 |
Front passenger airbag squib 2 |
1G |
| R12/6 |
Left rear emergency tensioning retractor squib |
1G |
| R12/7 |
Right rear emergency tensioning retractor squib |
1H |
| R12/9 |
Driver sidebag squib |
1H |
| S6/1s1 |
Hazard warning flasher switch |
11H |
| S68/3 |
Driver seat belt buckle restraint system switch |
3G |
| S68/4 |
Front passenger seat belt buckle restraint system switch |
3H |
| U2 |
Valid for all except USA |
7K |
| U74 |
Valid for diesel engines |
3A |
| U75 |
Valid for gasoline engines |
7A |
| Y24/12 |
Driver seat NECK-PRO head restraint solenoid |
9G |
| Y24/13 |
Front passenger seat NECK-PRO head restraint solenoid |
9G |
