| 1 |
Circuit 15, status |
22E |
| 2 |
Seat occupied recognition pressure sensor, signal |
27J |
| 3 |
Belt tension sensor, signal |
26J |
| 3 |
Belt tension sensor, signal |
5C |
| 4 |
Front passenger seat occupation, status |
12G |
| 4 |
Front passenger seat occupation, status |
19G |
| 4 |
Front passenger seat occupation, status |
13F |
| 4 |
Front passenger seat occupation, status |
23E |
| 4 |
Front passenger seat occupation, status |
10E |
| 4 |
Front passenger seat occupation, status |
9G |
| 5 |
ACSR warning lamp, actuation |
19F |
| 6 |
Front seat belt buckle switches, status |
9G |
| 7 |
Impact detection, signal |
10H |
| 7 |
Impact detection, signal |
13E |
| 7 |
Impact detection, signal |
9E |
| 7 |
Impact detection, signal |
9F |
| 8 |
Crash, signal |
19K |
| 8 |
Crash, signal |
21J |
| 8 |
Crash, signal |
12D |
| 8 |
Crash, signal |
19F |
| 8 |
Crash, signal |
30G |
| 8 |
Crash, signal |
34G |
| 8 |
Crash, signal |
30E |
| 8 |
Crash, signal |
34E |
| 8 |
Crash, signal |
37E |
| 8 |
Crash, signal |
37F |
| 9 |
Restraint equipment, actuation |
14G |
| 9 |
Restraint equipment, actuation |
3G |
| 10 |
Restraint equipment, status |
9F |
| 11 |
Pyrofuse, actuation |
16D |
| 11 |
Pyrofuse, actuation |
8D |
| 12 |
Pyrofuse, status |
13D |
| 12 |
Pyrofuse, status |
10D |
| 13 |
Supplemental restraint system (SRS) messages, request |
19C |
| 14 |
Hazard warning flasher, request |
21C |
| 14 |
Hazard warning flasher, request |
30G |
| 14 |
Hazard warning flasher, request |
30E |
| 14 |
Hazard warning flasher, request |
37G |
| A1 |
Instrument cluster |
20A |
| A53 |
Left sidebag sensor |
18C |
| A54 |
Right sidebag sensor |
18C |
| A6n1 |
Stationary heater control unit |
39E |
| A8/1 |
Transmitter key |
28D |
| B41/1 |
Front passenger seat occupied recognition |
11K |
| B41/1 |
Front passenger seat occupied recognition |
3K |
| B48 |
Front passenger seat occupied recognition and ACSR |
14K |
| B48 |
Front passenger seat occupied recognition and ACSR |
6K |
| B48/1 |
Left frontal acceleration sensor |
3D |
| B48/10 |
Right rear door pressure sensor |
9K |
| B48/2 |
Right frontal acceleration sensor |
3D |
| B48/3 |
Belt tension sensor |
26K |
| B48/3 |
Belt tension sensor |
3B |
| B48/4 |
Seat occupied recognition pressure sensor |
27K |
| B48/7 |
Left front door pressure sensor |
3F |
| B48/8 |
Right front door pressure sensor |
3F |
| B48/9 |
Left rear door pressure sensor |
9K |
| CAN B |
Interior CAN |
31F |
| CAN B |
Interior CAN |
35F |
| CAN B |
Interior CAN |
25F |
| CAN D |
Diagnostic CAN |
21H |
| CAN E |
Chassis CAN |
15E |
| CAN E |
Chassis CAN |
15F |
| CAN E |
Chassis CAN |
12E |
| CAN E |
Chassis CAN |
21D |
| Code 291 |
Pelvisbag |
1K |
| Code 293 |
Left and right rear sidebag |
9K |
| Code 293 |
Left and right rear sidebag |
1H |
| Code 294 |
Kneebag |
1K |
| Code 359 |
TELEAID emergency call system |
20K |
| Code U10 |
Weight sensing system (WSS) |
25H |
| Code U10 |
Weight sensing system (WSS) |
25H |
| Code U10 |
Weight sensing system (WSS) |
16H |
| Code U10 |
Weight sensing system (WSS) |
2B |
| Code U10 |
Weight sensing system (WSS) |
22B |
| Code U18 |
Automatic child seat recognition (ACSR[AKSE]) |
13K |
| Code U18 |
Automatic child seat recognition (ACSR[AKSE]) |
16J |
| Code U18 |
Automatic child seat recognition (ACSR[AKSE]) |
22B |
| Code U18 |
Automatic child seat recognition (ACSR[AKSE]) |
5K |
| F32f88 |
Pyrofuse 88 |
15C |
| F63 |
Pyrofuse |
8C |
| LIN 1 |
Instrument panel LIN |
19G |
| LIN 1 |
Instrument panel LIN |
22D |
| LIN E2 |
Seat occupied recognition LIN |
7H |
| LIN E2 |
Seat occupied recognition LIN |
8D |
| N10/1 |
Front SAM control unit with fuse and relay module |
21E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
36H |
| N110 |
Weight Sensing System (WSS) control unit |
27H |
| N123/4 |
Emergency call system control unit |
21K |
| N2/10 |

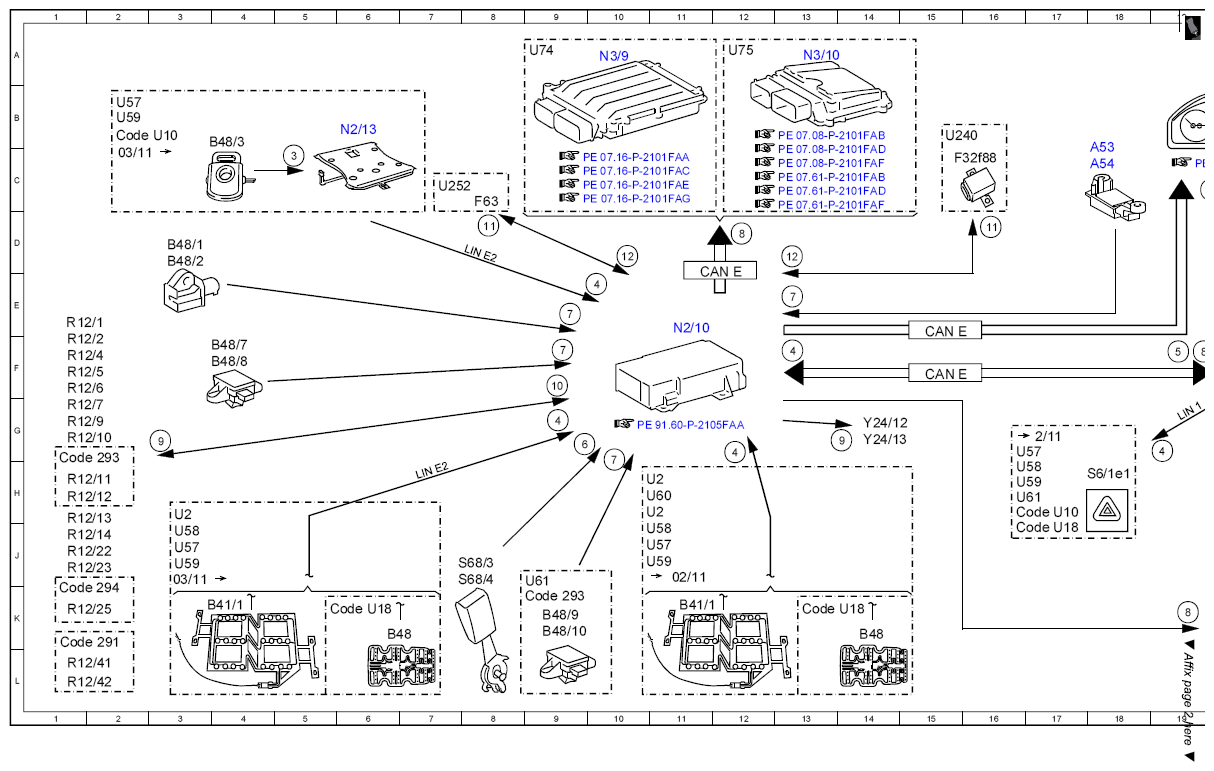

Supplemental restraint system control unit |
11E |
| N2/13 |
WSS (Weight Sensing System) control unit |
6B |
| N3/10 |
ME-SFI [ME] control unit |
13A |
| N3/9 |
CDI control unit |
10A |
| N32/1 |
Driver seat control unit |
36B |
| N69/1 |
Left front door control unit |
30B |
| N69/2 |
Right front door control unit |
30H |
| N69/3 |
Left rear door control unit |
33B |
| N69/4 |
Right rear door control unit |
33H |
| N72/1e1 |
Automatic child seat recognition airbag OFF indicator lamp |
24B |
| N73 |
Electronic ignition switch control unit |
27B |
| R12/1 |
Driver ETR [GUS] squib |
1E |
| R12/10 |
Front passenger sidebag squib |
1G |
| R12/11 |
Left rear sidebag squib |
1H |
| R12/12 |
Right rear sidebag squib |
1H |
| R12/13 |
Driver airbag squib 1 |
1H |
| R12/14 |
Driver airbag squib 2 |
1J |
| R12/2 |
Front passenger ETR [GUS] squib |
1F |
| R12/22 |
Left windowbag squib |
1J |
| R12/23 |
Right windowbag squib |
1J |
| R12/25 |
Driver kneebag squib |
1K |
| R12/4 |
Front passenger airbag squib 1 |
1F |
| R12/41 |
Driver pelvis airbag squib |
1L |
| R12/42 |
Front passenger pelvis airbag squib |
1L |
| R12/5 |
Front passenger airbag squib 2 |
1F |
| R12/6 |
Left rear emergency tensioning retractor squib |
1F |
| R12/7 |
Right rear emergency tensioning retractor squib |
1G |
| R12/9 |
Driver sidebag squib |
1G |
| S6/1e1 |
Automatic child seat recognition warning lamp |
18H |
| S68/3 |
Driver seat belt buckle restraint system switch |
7J |
| S68/4 |
Front passenger seat belt buckle restraint system switch |
7J |
| U2 |
Valid for all except USA |
3H |
| U2 |
Valid for all except USA |
10H |
| U2 |
Valid for all except USA |
10H |
| U240 |
Valid for all except ECO start/stop function |
15B |
| U252 |
Valid for ECO start/stop function |
7C |
| U57 |
Valid for model 204.2 |
16G |
| U57 |
Valid for model 204.2 |
2B |
| U57 |
Valid for model 204.2 |
22A |
| U57 |
Valid for model 204.2 |
3J |
| U57 |
Valid for model 204.2 |
10J |
| U58 |
Valid for model 204.0 |
25H |
| U58 |
Valid for model 204.0 |
16H |
| U58 |
Valid for model 204.0 |
22B |
| U58 |
Valid for model 204.0 |
3J |
| U58 |
Valid for model 204.0 |
10J |
| U59 |
Valid for model 204.9 |
25J |
| U59 |
Valid for model 204.9 |
16H |
| U59 |
Valid for model 204.9 |
2B |
| U59 |
Valid for model 204.9 |
3J |
| U59 |
Valid for model 204.9 |
10J |
| U60 |
Valid for model 204.3 |
25H |
| U60 |
Valid for model 204.3 |
22B |
| U60 |
Valid for model 204.3 |
10H |
| U61 |
Not valid for model 204.3 |
16H |
| U61 |
Not valid for model 204.3 |
9J |
| U74 |
Valid for diesel engines |
9A |
| U75 |
Valid for gasoline engines |
12A |
| Y24/12 |
Driver seat NECK-PRO head restraint solenoid |
14G |
| Y24/13 |
Front passenger seat NECK-PRO head restraint solenoid |
14G |
