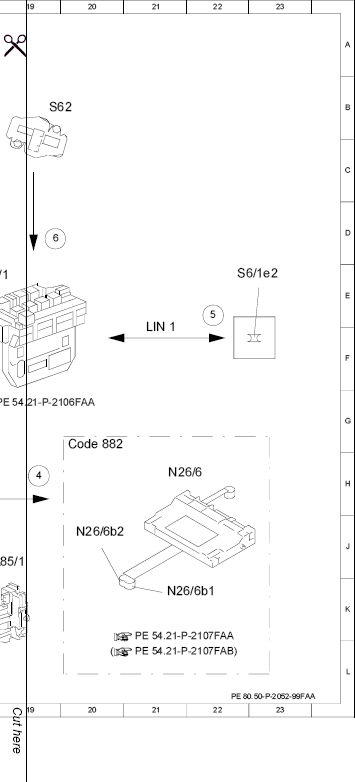

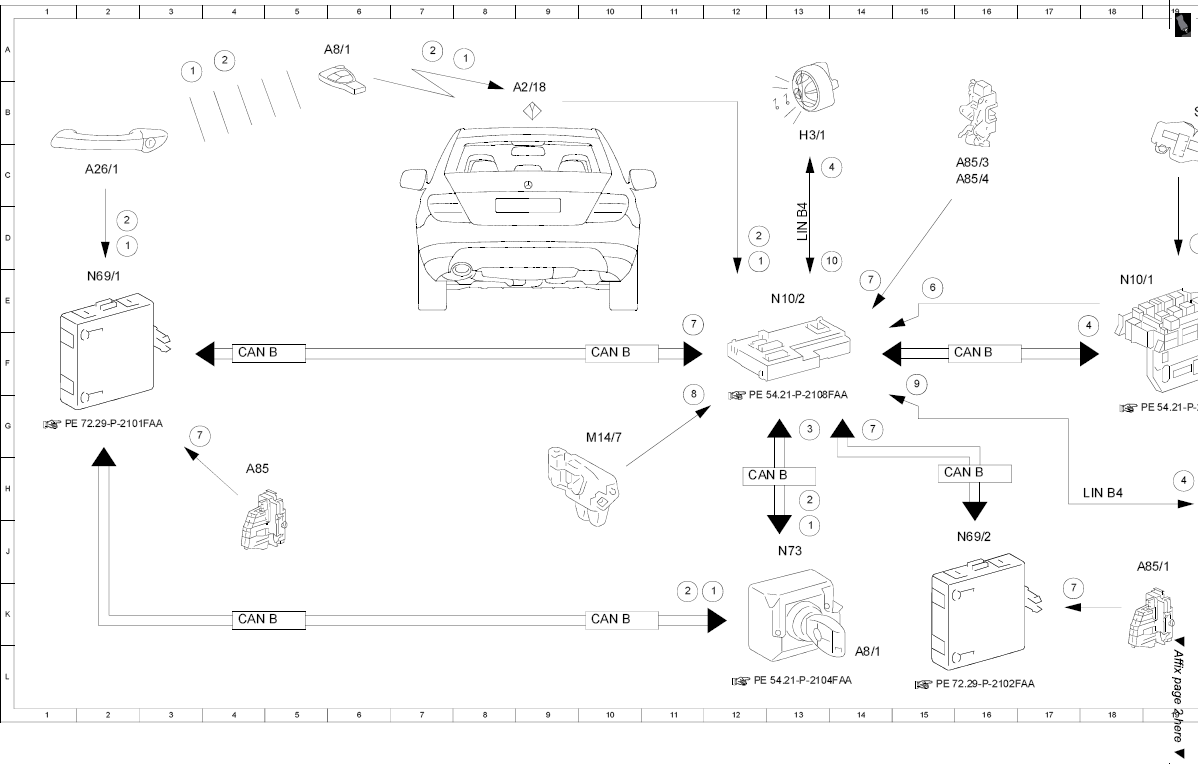

Function schematic for electric anti-theft alarm system, activation - PE80.50-P-2052-99FAA
MODEL 204.0 with CODE (551) Anti-theft alarm system (ATA [EDW]) up to model year 08 /YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 2 D |
| 1 | Access authorization code, signal | 3 A |
| 1 | Access authorization code, signal | 8 A |
| 1 | Access authorization code, signal | 12 K |
| 1 | Access authorization code, signal | 12 E |
| 1 | Access authorization code, signal | 13 J |
| 10 | Alarm siren, status | 13 E |
| 2 | Lock central locking, signal | 2 D |
| 2 | Lock central locking, signal | 4 A |
| 2 | Lock central locking, signal | 7 A |
| 2 | Lock central locking, signal | 11 K |
| 2 | Lock central locking, signal | 12 D |
| 2 | Lock central locking, signal | 13 H |
| 3 | Central locking, status | 13 G |
| 4 | Anti-theft alarm system, status | 13 C |
| 4 | Anti-theft alarm system, status | 18 F |
| 4 | Anti-theft alarm system, status | 19 H |
| 5 | Anti-theft alarm system indicator lamp, actuation | 22 E |
| 6 | Engine hood anti-theft alarm system switch, status | 15 E |
| 6 | Engine hood anti-theft alarm system switch, status | 19 D |
| 7 | Door rotary tumbler switch, status | 3 G |
| 7 | Door rotary tumbler switch, status | 11 F |
| 7 | Door rotary tumbler switch, status | 14 E |
| 7 | Door rotary tumbler switch, status | 14 G |
| 7 | Door rotary tumbler switch, status | 17 K |
| 8 | Trunk lid rotary tumbler switch, status | 11 G |
| 9 | Interior protection sensor, status | 15 F |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 8 B |
| A26/1 | Driver-side front door infrared remote control receiver | 2 C |
| A8/1 | Transmitter key | 5 A |
| A8/1 | Transmitter key | 14 L |
| A85 | Left front door lock | 4 H |
| A85/1 | Right front door lock | 18 J |
| A85/3 | Left rear door lock | 15 C |
| A85/4 | Right rear door lock | 15 C |
| CAN B | Interior CAN | 4 K |
| CAN B | Interior CAN | 4 F |
| CAN B | Interior CAN | 10 K |
| CAN B | Interior CAN | 10 F |
| CAN B | Interior CAN | 12 H |
| CAN B | Interior CAN | 15 H |
| CAN B | Interior CAN | 15 F |
| Code 882 | Interior protection (only with ATA [EDW]) | 20 H |
| H3/1 | Alarm siren | 13 C |
| LIN 1 | Instrument panel LIN | 21 F |
| LIN B4 | Rear SAM LIN | 13 D |
| LIN B4 | Rear SAM LIN | 18 H |
| M14/7 | Tailgate central locking motor | 10 G |
| N10/1 | Front SAM control unit with fuse and relay module | 18 E |
| N10/2 | Rear SAM control unit with fuse and relay module | 13 E |
| N26/6 | Interior protection and tow-away protection control unit | 21 H |
| N26/6b1 | Left interior protection transmitter | 21 K |
| N26/6b2 | Right interior protection transmitter | 20 J |
| N69/1 | Left front door control unit | 2 E |
| N69/2 | Right front door control unit | 15 J |
| N73 | Electronic ignition switch control unit | 13 J |
| S6/1e2 | Anti-theft alarm system indicator lamp | 22 E |
| S62 | Engine hood anti-theft alarm system switch | 19 B |
