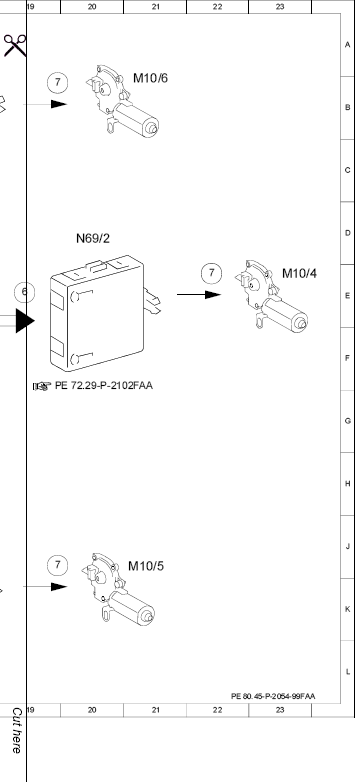

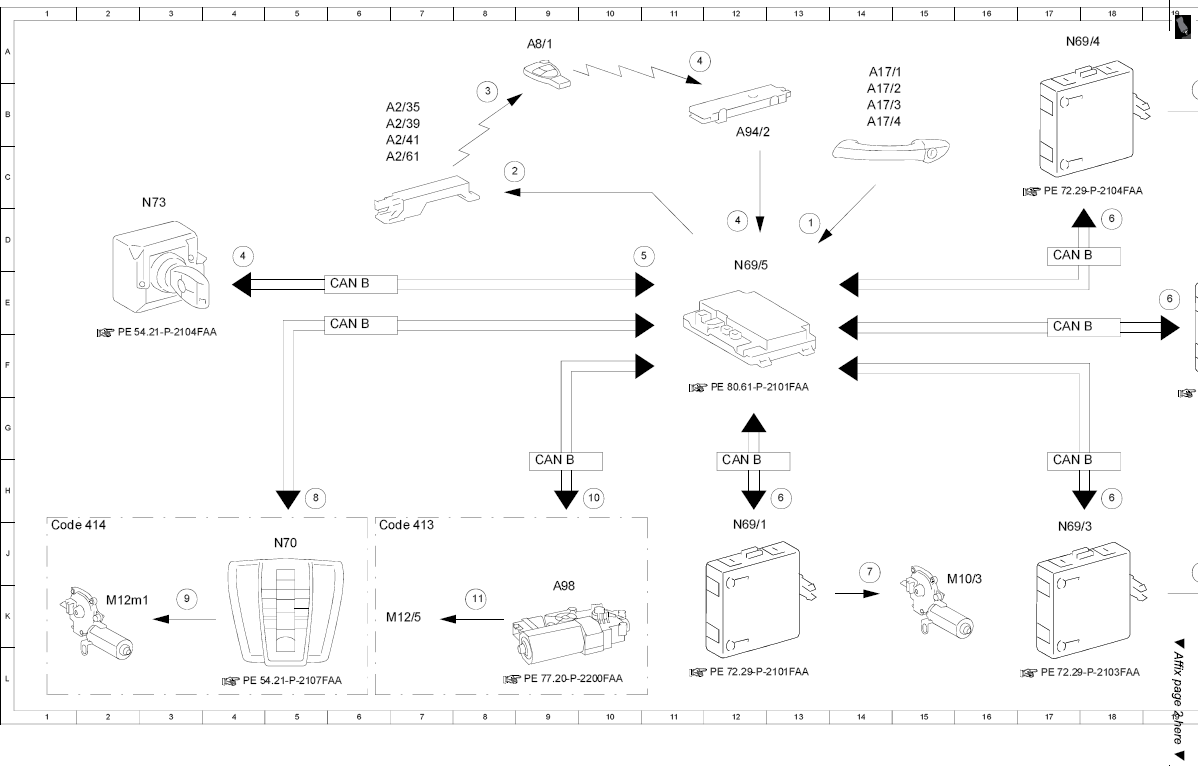

Electrical function schematic for convenience closing via keyless go - PE80.45-P-2054-99FAA
MODEL 204 with CODE (889) Keyless Go up to model year 08 /YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Comfort closing, request | 13 D |
| 10 | Panoramic sliding sunroof motor, request | 10 H |
| 11 | Panoramic sliding roof roller sun blind drive unit, actuation | 8 K |
| 2 | KEYLESS-GO antenna, actuation | 8 C |
| 3 | Transmitter key, request | 8 B |
| 4 | Access authorization code, signal | 4 D |
| 4 | Access authorization code, signal | 11 A |
| 4 | Access authorization code, signal | 12 D |
| 5 | Enable comfort closing, signal | 10 D |
| 6 | Power window motor, request | 13 H |
| 6 | Power window motor, request | 18 H |
| 6 | Power window motor, request | 18 D |
| 6 | Power window motor, request | 19 E |
| 7 | Power window motor, actuation | 14 J |
| 7 | Power window motor, actuation | 19 J |
| 7 | Power window motor, actuation | 19 B |
| 7 | Power window motor, actuation | 22 E |
| 8 | Tilting/sliding roof motor, request | 5 H |
| 9 | Tilting/sliding roof motor, actuation | 3 K |
| A17/1 | Left front KEYLESS GO door handle | 14 A |
| A17/2 | Right front KEYLESS GO door handle | 14 B |
| A17/3 | Left rear KEYLESS GO door handle | 14 B |
| A17/4 | Right rear KEYLESS GO door handle | 14 B |
| A2/35 | Trunk KEYLESS GO antenna | 6 B |
| A2/39 | Left rear door KEYLESS GO antenna | 6 B |
| A2/41 | Right rear door KEYLESS GO antenna | 6 C |
| A2/61 | Interior KEYLESS GO antenna | 6 C |
| A8/1 | Transmitter key | 9 A |
| A94/2 | TV 2 antenna amplifier | 12 B |
| A98 | Panoramic sliding roof control module | 9 K |
| CAN B | Interior CAN | 6 E |
| CAN B | Interior CAN | 9 H |
| CAN B | Interior CAN | 12 H |
| CAN B | Interior CAN | 17 D |
| CAN B | Interior CAN | 17 H |
| CAN B | Interior CAN | 17 F |
| Code 413 | Panoramic sliding sunroof | 6 J |
| Code 414 | Electric glass tilting/sliding roof | 1 J |
| M10/3 | Left front door power window motor | 15 K |
| M10/4 | Right front door power window motor | 23 E |
| M10/5 | Left rear door power window motor | 21 J |
| M10/6 | Right rear door power window motor | 21 B |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 6 K |
| M12m1 | Tilting/sliding roof motor | 2 K |
| N69/1 | Left front door control unit | 12 J |
| N69/2 | Right front door control unit | 20 D |
| N69/3 | Left rear door control unit | 17 J |
| N69/4 | Right rear door control unit | 17 A |
| N69/5 | KEYLESS-GO control unit | 12 E |
| N70 | Overhead control panel control unit | 5 J |
| N73 | Electronic ignition switch control unit | 3 D |
